三星液晶模组LTS220QC-F0J概况-全球液晶屏交易中心-屏库

人气指数：4536 2016-04-28 07:06

三星液晶模组LTS220QC-F0J主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2006,Q2
开始量产
2006,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商三星 (Samsung)
型号LTS220QC-F0J

对角尺寸2.2英寸
类型a-Si TFT-LCD, 液晶模组

显示区域34.848(W)×43.56(H) mm
外观尺寸40.6(W)×54.36(H)×2.7(D) mm

像素排列 RGB垂直条状
解析度176(RGB)×220, QCIF+, 4:5

面板重量10.7/10.9g (Typ./Max.)
表面处理-

显示亮度350 cd/m² (Typ.)
对比度 200:1 (Typ.) (透射)

推荐视向12 o'clock
响应时间35 (Typ.)(Tr+Td) ms

可视角度45/45/45/20 (Typ.)(CR≥10)
显示模式TN，常白显示，透反射式

支持颜色262K, 43% NTSC
触摸技术无触摸

功率消耗 -
光源类型1S3P WLED, 无驱动

刷新率-
应用产品

接口类型
21 pins CPU , FPC

电压供应
2.8/2.8V (Typ.)(VCC/VCI)

应用环境
工作温度 -20 ~ 60 °C, 存储温度 -35 ~ 85 °C

三星液晶模组LTS220QC-F0J规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTS220QC-F0J规格书	A0S2_Rev.02	English	1.7 M	46	2006-6-8	最新	付费下载

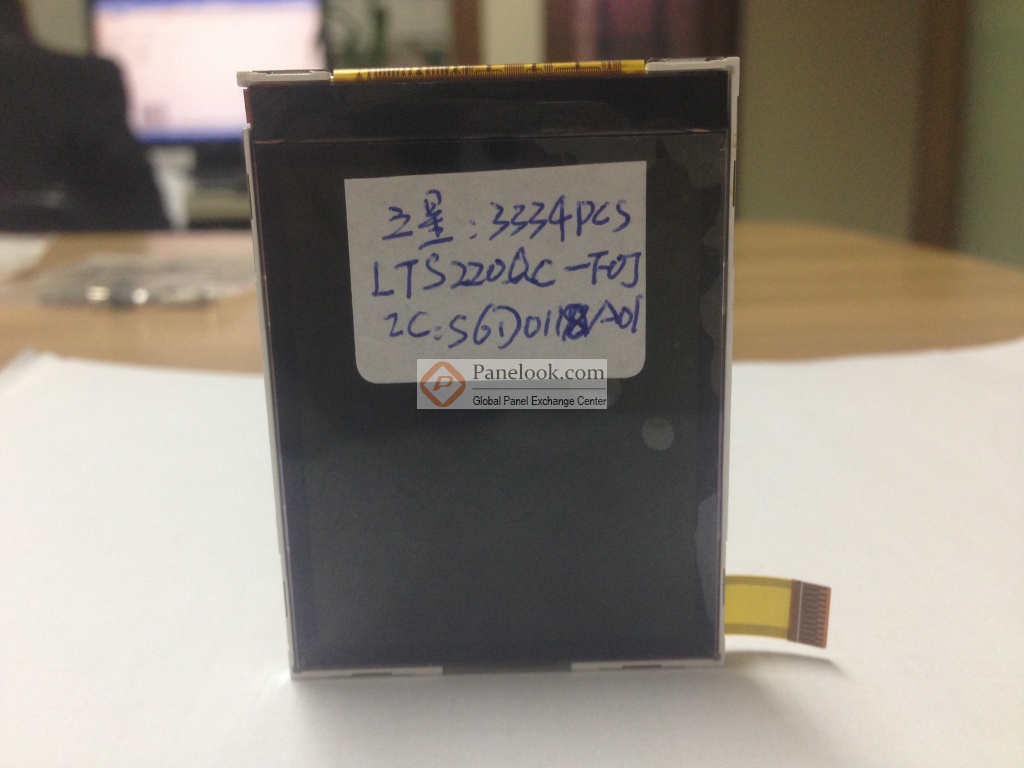

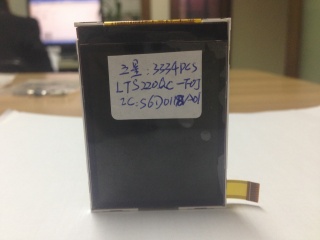

三星液晶模组LTS220QC-F0J图片

三星液晶模组LTS220QC-F0J摘要

三星 (Samsung) 推出的LTS220QC-F0J是一款采用a-Si TFT-LCD技术的2.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，半透射半反射式，白光LED背光。它的工作温度为 -20 ~ 60°C，存储温度为 -35 ~ 85°C。此型号适合应用于手机。根据屏库掌握的情报此产品于2006年Q3量产，当前生产状态为已停产。目前LTS220QC-F0J在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2016年04月28日对参数进行了最后更新。根据三星 (Samsung)于2006年6月8日发布的版本号为A0S2_Rev.02的产品规格书，LTS220QC-F0J显示分辨率为176(RGB)×220 (QCIF+)，宽高比为4:5 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为34.848×43.56 (宽×高) mm，外观尺寸为40.6(宽)×54.36(高)×2.7(厚) mm，产品净重10.7/10.9g (Typ./Max.)。背光方面此产品采用了1S3P WLED发光的侧入式光源，不含背光驱动。LTS220QC-F0J采用了CPU信号接口，总共21 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(VCC/VCI)。如果开发新产品想采用LTS220QC-F0J液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTS220QC-F0J的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

三星 LTS220QC系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LTS220QC-F05	三星	2.2"	液晶模组	176×220	180	220:1	WLED	CPU
LTS220QC-F05-0	三星	2.2"	液晶模组	176×220	180	200:1	WLED	CPU
LTS220QC-F0H	三星	2.2"	液晶玻璃	176×220	0	200:1	NO	CPU
LTS220QC-F0J	三星	2.2"	液晶模组	176×220	350	200:1	WLED	CPU

共3个型号>>

2.2", 176×220, 6-bit, CPU, 透反射式, WLED, 普亮, 液晶模组热门型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LQ022B8UD04	夏普	2.2"	液晶模组	176×220	50	60:1	WLED	CPU	200
LQ022B8UD05	夏普	2.2"	液晶模组	176×220	125	60:1	WLED	CPU	200
LTS220QC-F0J	三星	2.2"	液晶模组	176×220	350	200:1	WLED	CPU	0
