像素排列 RGB垂直条状
解析度480(RGB)×640, VGA, 3:4
- 面板重量85.0/90.0g (Typ./Max.)
- 表面处理-
- 显示亮度200 cd/m² (Typ.)
- 对比度 250:1 (Typ.) (透射)
- 推荐视向9 o'clock
- 响应时间35 (Typ.)(Tr+Td) ms
- 可视角度40/30/50/50 (Min.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 40% NTSC
- 触摸技术4线电阻触摸屏
- 功率消耗
-
- 光源类型3S4P WLED, 无驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
60 pins Parallel RGB (1 ch, 6-bit) , 端子
- 电压供应
- 3.3/8.0/16.0/-8.4V (Typ.)(DVDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
三星液晶模组LTP500GV-F01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTP500GV-F01规格书 |
Rev.03 |
English |
934.9 K |
28 |
2006-7-26 |
最新 |
|

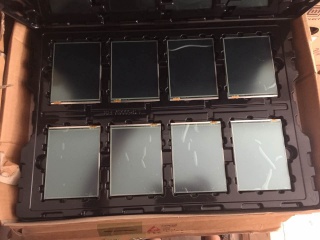

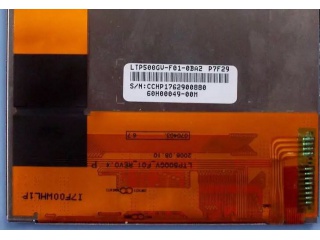

三星液晶模组LTP500GV-F01综述
LTP500GV-F01是三星 (Samsung)推出的一款5.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 肖像模式，带触摸屏，白光LED背光， 3 in 1 FPC。基于它的特征屏库推荐此型号应用于手持终端等产品。根据屏库掌握的情报此产品于2005年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年09月09日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据三星 (Samsung)于2006年7月26日发布的版本号为Rev.03的产品规格书，LTP500GV-F01显示分辨率为480(RGB)×640 (VGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为75.6(宽)×100.8(高) mm，外观尺寸为83.84(宽)×113.2(高)×4.8(厚) mm，产品净重85.0/90.0g (Typ./Max.)。背光方面此产品采用了3S4P WLED发光的侧入式光源，不含背光驱动。LTP500GV-F01采用了Parallel RGB (1 ch, 6-bit)信号接口，总共60 pins，采用端子连接，驱屏电压为3.3/8.0/16.0/-8.4V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTP500GV-F01的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
|
