三星液晶模组LTP400WQ-F01主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2005,Q1
开始量产
2005,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 三星 (Samsung)
面板型号: LTP400WQ-F01

面板尺寸: 4.0英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 480(RGB)×272, WQVGA, 16:9
像素布局: RGB垂直条状

显示区域: 87.84(H)×49.776(V) mm
外观尺寸: 98.3(H)×62.6(V)×9.35(D) mm

面板重量: 52.0/57.0g (Typ./Max.)
表面处理: -

面板亮度: 180 cd/m² (Typ.)
对比度: 300:1 (Typ.) (TM)

可视角度: 65/65/55/50 (Typ.)(CR≥10)
工作模式: TN，常白显示，透射式

视角方向: 6 o'clock
反应时间: 10/25 (Typ.)(Tr/Td)

显示颜色

16.7M, 47% NTSC

面板应用

工作频率: 60Hz
触摸屏: 无触摸

功率消耗: -
光源类型: 6S1P WLED

信号接口: Parallel RGB (1 ch, 8-bit) , 40 pins , FPC

驱屏电压: 2.5/5.0V (Typ.)(VDD/AVDD)

工作环境: 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C

三星液晶模组LTP400WQ-F01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTP400WQ-F01规格书	Rev.000	English	873.1 K	27	2005-5-13	最新	付费下载
	LTP400WQ-F01规格书	Rev.004	English	716.3 K	24	2004-12-8		付费下载

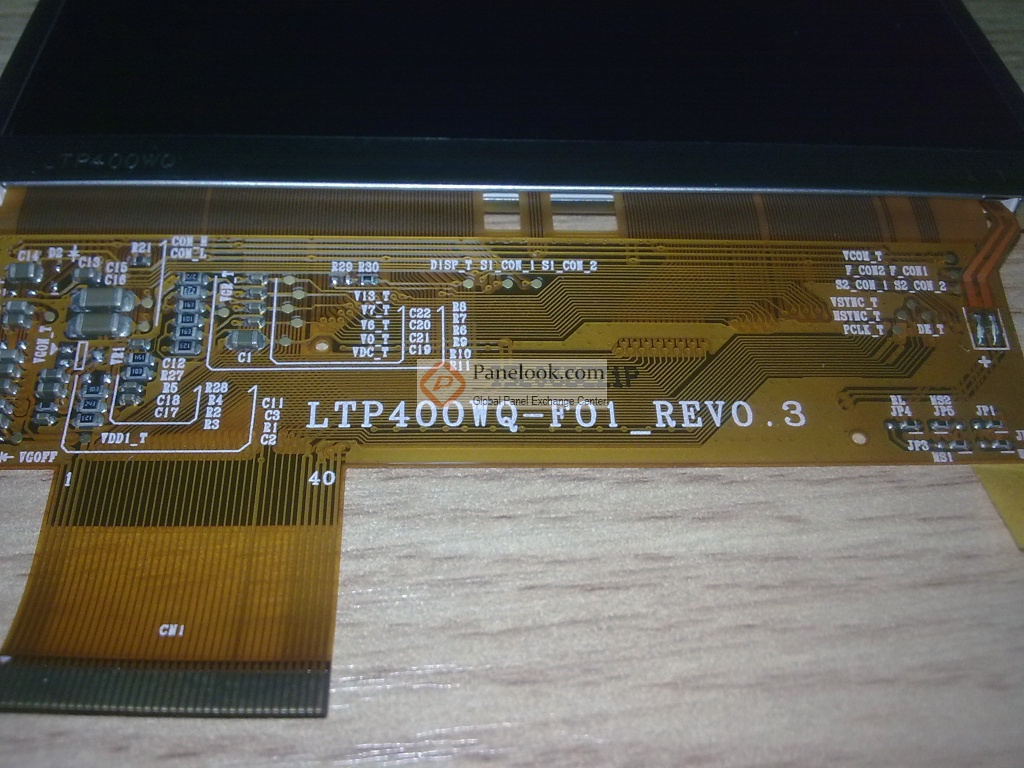

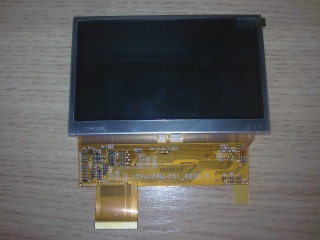

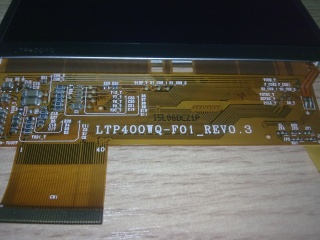

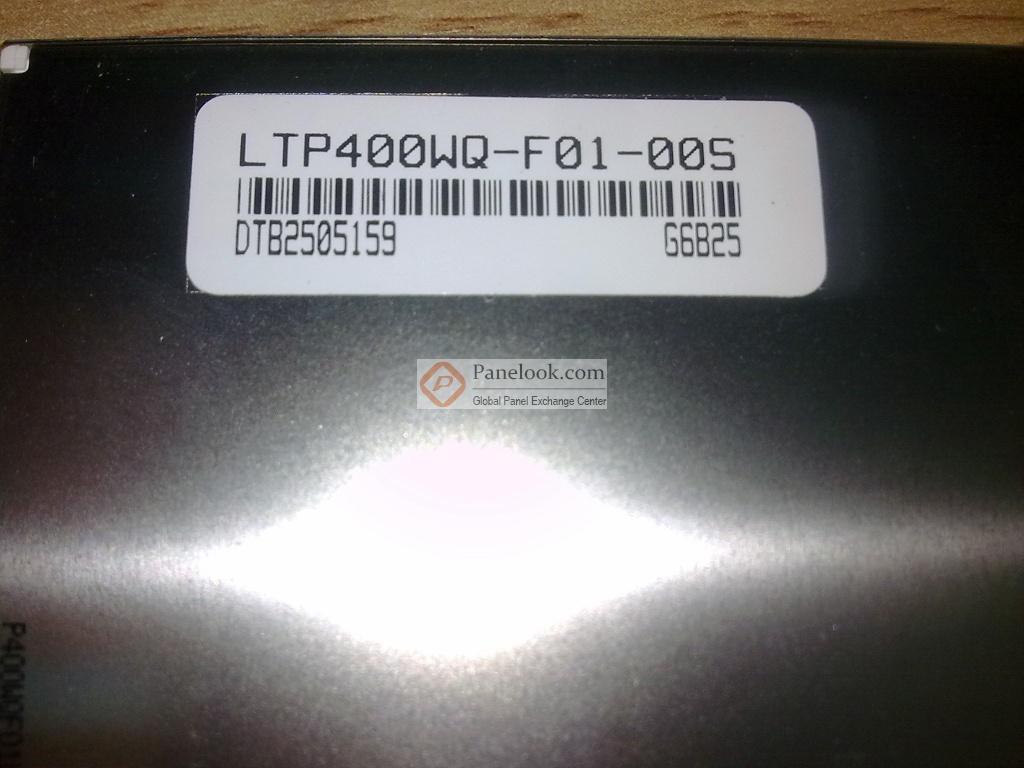

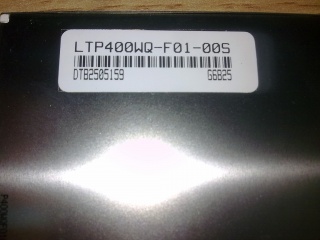

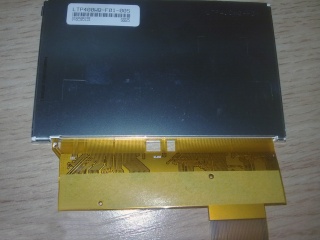

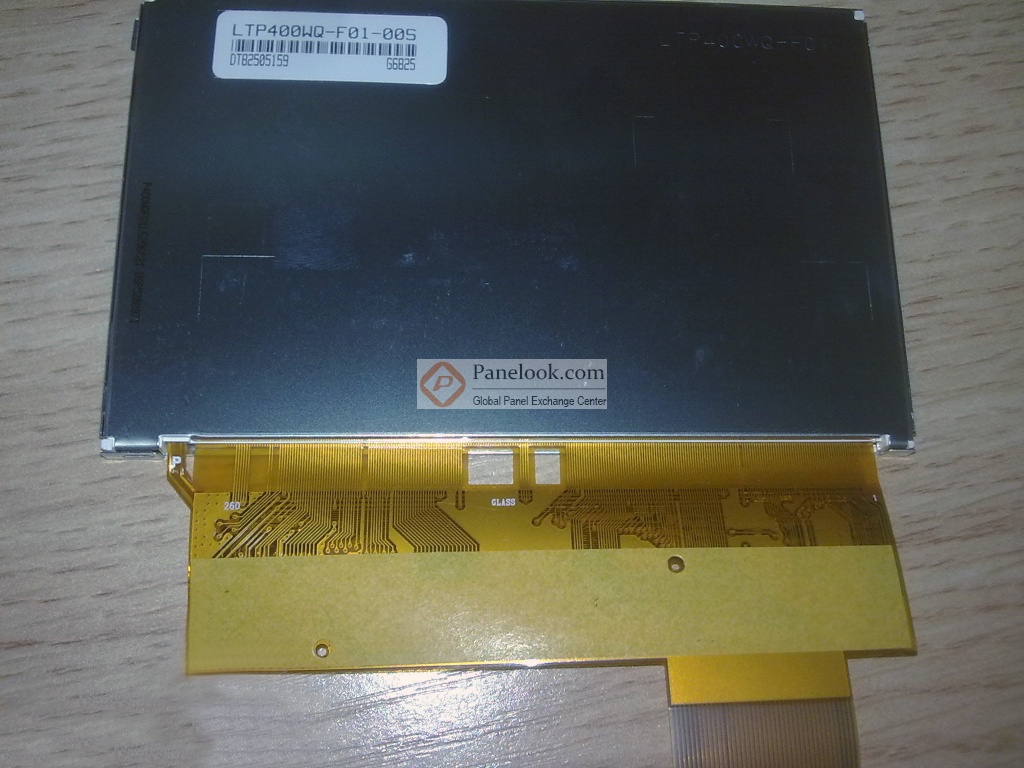

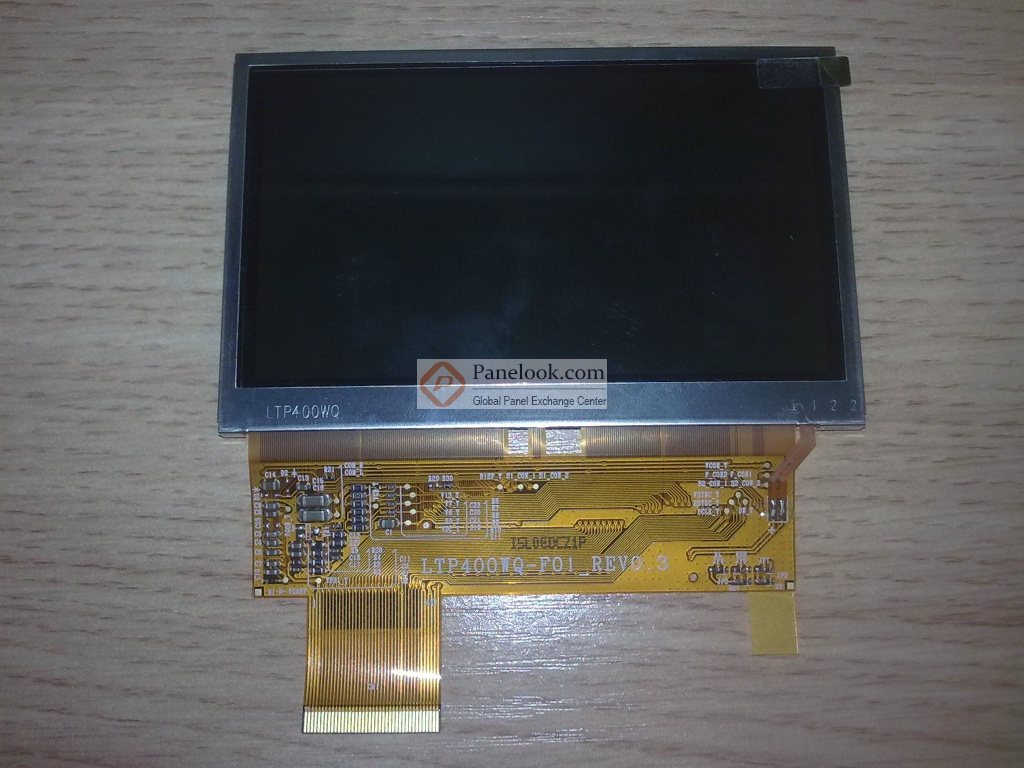

三星液晶模组LTP400WQ-F01图片

三星液晶模组LTP400WQ-F01摘要

三星 (Samsung) 推出的LTP400WQ-F01是一款采用a-Si TFT-LCD技术的4.0英寸液晶模组产品，它装配有WLED背光，无触摸。屏库总结它的典型特征为: 白光LED背光， 2 in 1 FPC。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。此型号适合应用于便携导航仪，可视电话，MP3 PMP。根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前LTP400WQ-F01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年08月25日对参数进行了最后更新。根据三星 (Samsung)于2005年5月13日发布的版本号为Rev.000的产品规格书，LTP400WQ-F01显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为87.84×49.776 (宽×高) mm，外观尺寸为98.3(宽)×62.6(高)×9.35(厚) mm，产品净重52.0/57.0g (Typ./Max.)。背光方面此产品采用了6S1P WLED发光的侧入式光源。LTP400WQ-F01采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为2.5/5.0V (Typ.)(VDD/AVDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTP400WQ-F01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTP400WQ-F01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
