RGB垂直条状
- 显示区域
- 245.76(H)×184.32(V) mm
- 外观尺寸
- 257.3(H)×199.1(V)×4.75(D) mm
- 面板重量
- 199/209g (Typ./Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度
- 300 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) (TM)
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 工作模式
- PLS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 30 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 47% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- -
- 光源类型
- 9S4P WLED, 10K小时, 含LED驱动
- 信号接口

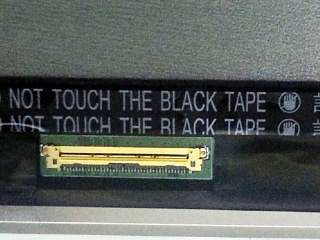

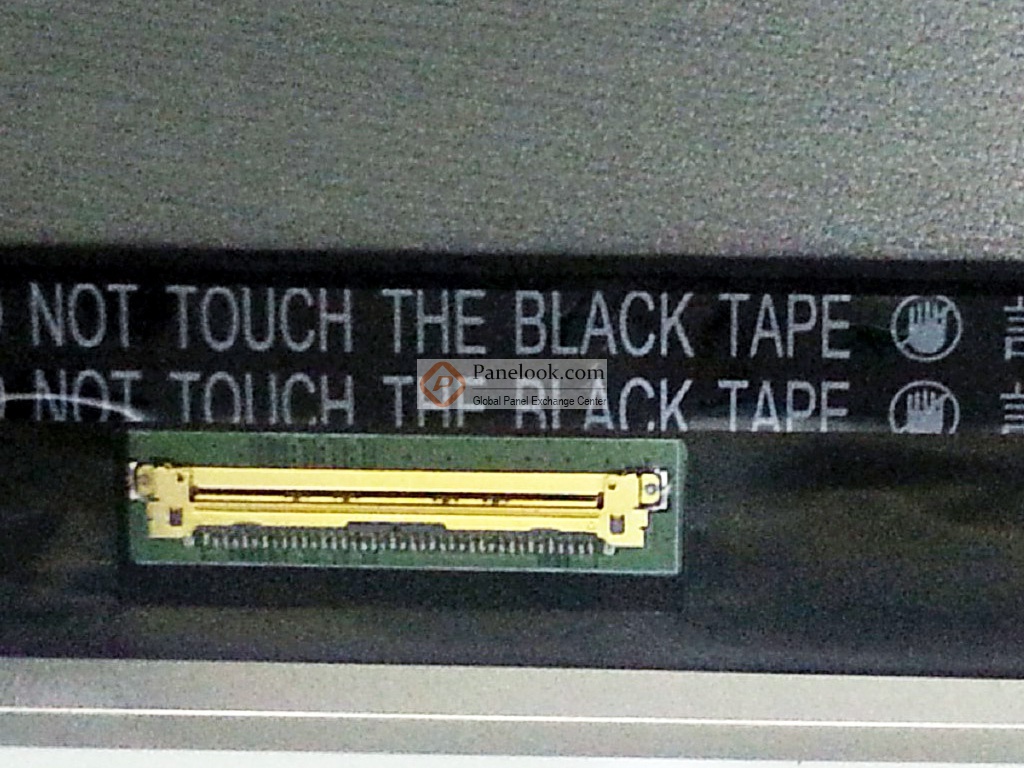

- LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 45 °C, 存储温度 -20 ~ 60 °C
共1条现货>>
三星液晶模组LTN121XL01-N03 VIP卖家现货
三星液晶模组LTN121XL01-N03规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN121XL01-N03规格书 |
Rev.A01 |
English |
2.5 M |
16 |
2011-8-25 |
最新 |
|

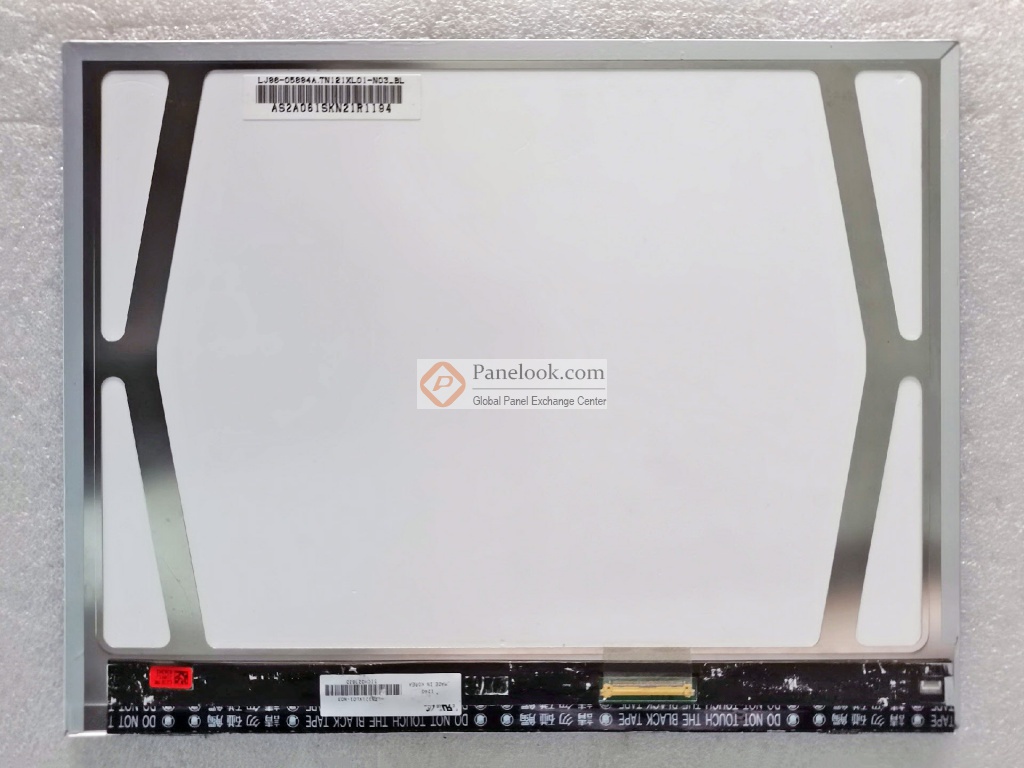

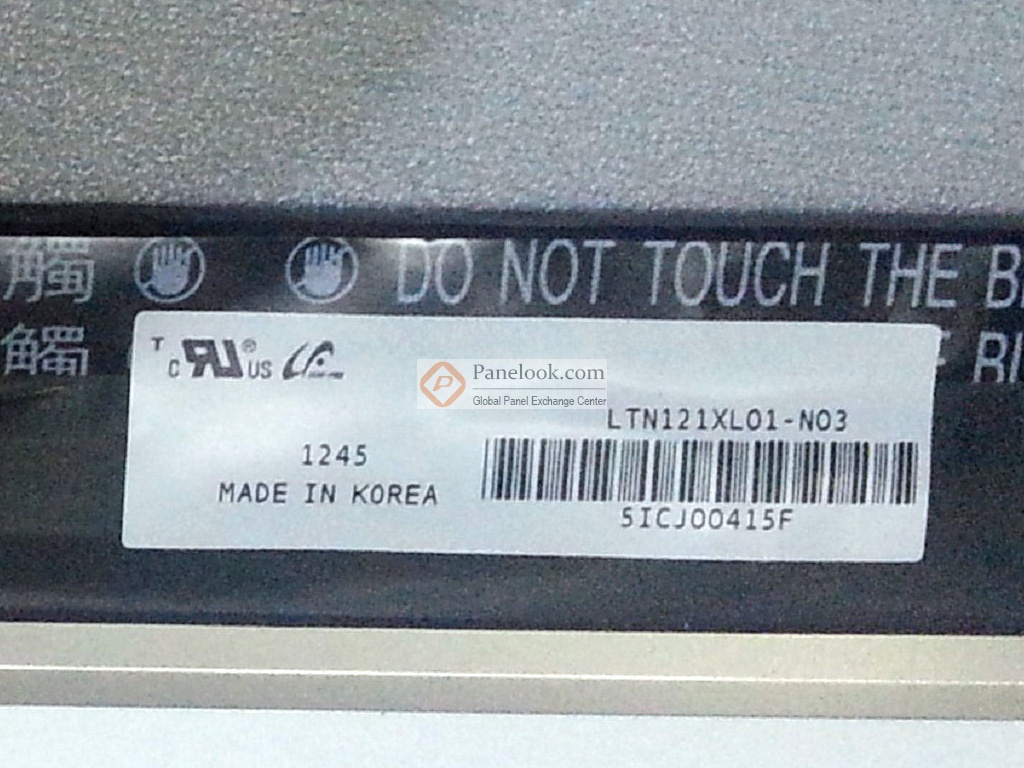

三星液晶模组LTN121XL01-N03综述
三星 (Samsung) 推出的LTN121XL01-N03是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，表面雾面。它的工作温度为 0 ~ 45°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前LTN121XL01-N03在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年08月24日对此型号首次建立参数，并于2022年09月14日对参数进行了最后更新。根据三星 (Samsung)于2011年8月25日发布的版本号为Rev.A01的产品规格书，LTN121XL01-N03显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，外观尺寸为257.3(宽)×199.1(高)×4.75(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重199/209g (Typ./Max.)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LTN121XL01-N03采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN121XL01-N03液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN121XL01-N03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
