RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 160g (Max.)
- 表面处理
- 镜面 (Haze 0%)
- 显示亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- PLS，常黑显示，透射式
- 支持颜色
- 262K, 50% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins eDP (2 Lanes) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
三星液晶模组LTN116HL02-H01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN116HL02-H01规格书 |
Rev.A00 |
English |
4.7 M |
36 |
2014-12-5 |
最新 |
|
三星液晶模组LTN116HL02-H01综述

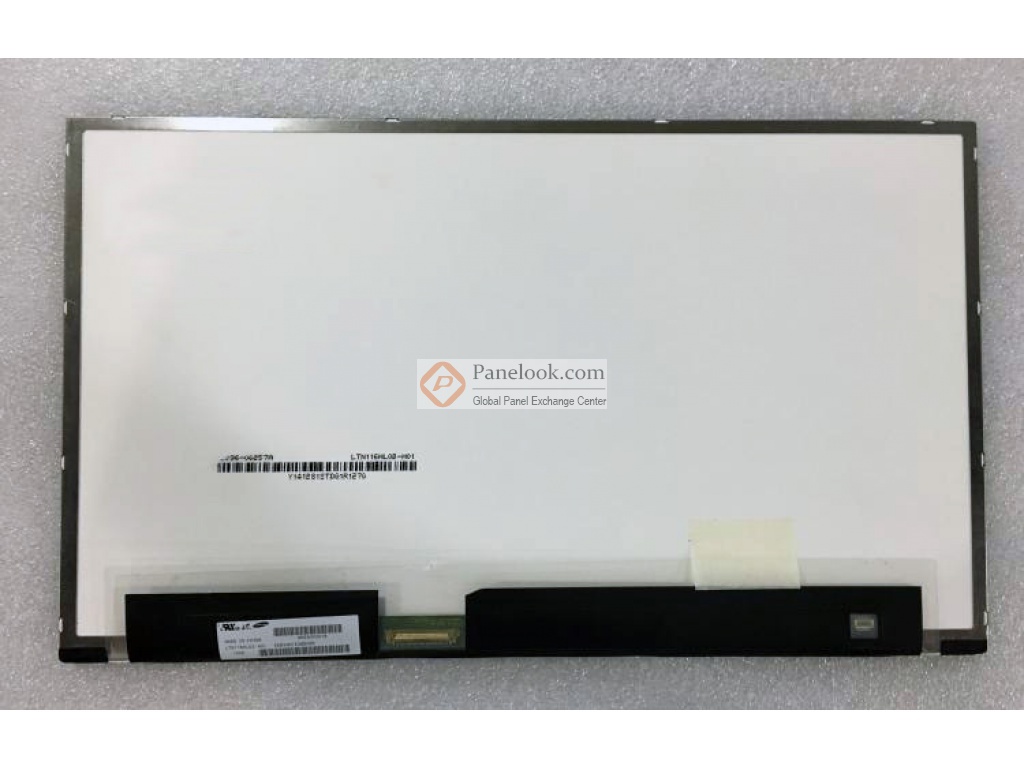

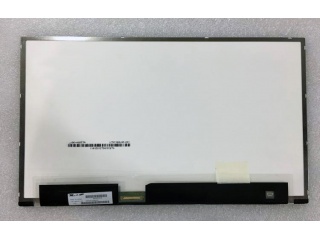

三星 (Samsung) 推出的LTN116HL02-H01 (产品代码: SDC4153)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本，平板电脑。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前LTN116HL02-H01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年05月13日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据三星 (Samsung)于2014年12月5日发布的版本号为Rev.A00的产品规格书，LTN116HL02-H01显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.32×144.18 (宽×高) mm，外观尺寸为270(宽)×158.94(高)×4.7(厚) mm，表面处理为镜面 (Haze 0%)，产品净重160g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LTN116HL02-H01采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN116HL02-H01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN116HL02-H01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
