像素排列 RGB垂直条状
解析度1280(RGB)×768, WXGA, 15:9
- 面板重量235g (Typ.)
- 表面处理雾面 (Haze 40%)，Hard coating (2H)
- 显示亮度170 cd/m² (Typ.)
- 对比度 250:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间10/30 (Typ.)(Tr/Td) ms
- 可视角度45/45/15/30 (Min.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型1 pcs CCFL, 10K小时, 无驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
30 pins LVDS (2 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C
三星液晶模组LTN106W2-L01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN106W2-L01规格书 |
Rev.000 |
English |
780.1 K |
28 |
2003-5-30 |
最新 |
|
三星液晶模组LTN106W2-L01摘要

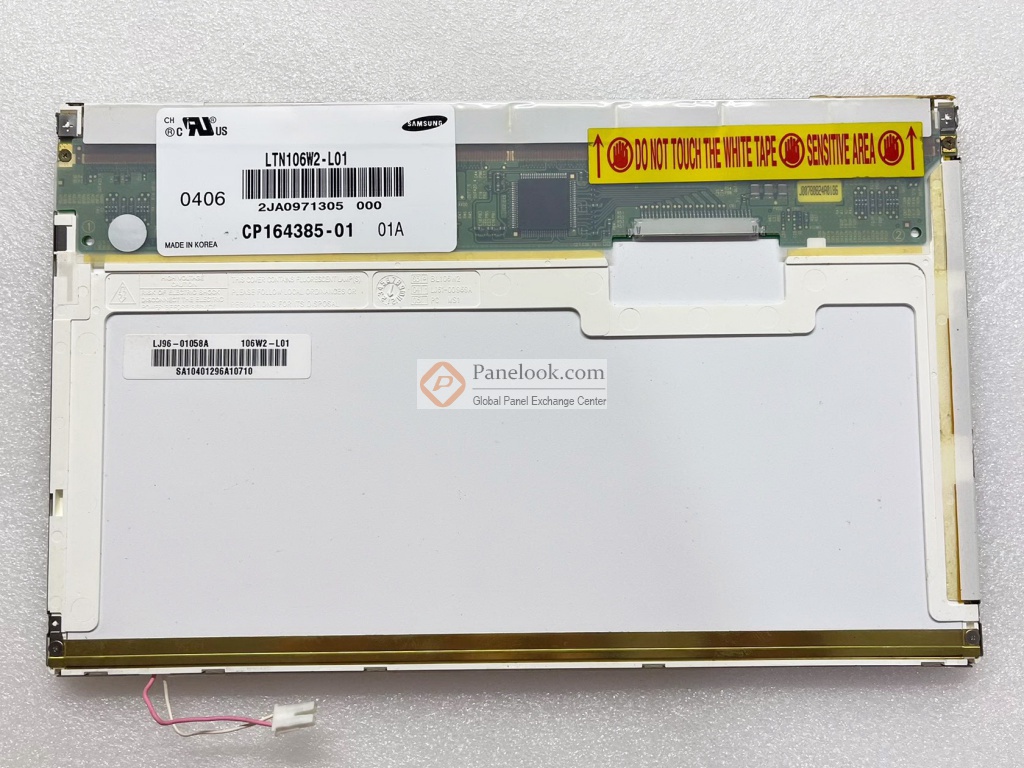

LTN106W2-L01是三星显示器有限公司 ( 三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的 10.6英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三星 (Samsung)于2003年5月30日发布的版本号为Rev.000的产品规格书，LTN106W2-L01显示分辨率为 1280(RGB)×768 (WXGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为230.4×138.24 (宽×高) mm，可视尺寸为234.4×142.25 (宽×高) mm，外观尺寸为243.4×152 (宽×高)×5.3(厚) mm，表面处理为雾面 (Haze 40%)，Hard coating (2H)，产品净重235g (Typ.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。LTN106W2-L01采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN106W2-L01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN106W2-L01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2003年Q2量产，当前生产状态为已停产。目前LTN106W2-L01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年09月28日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它端子正装，表面雾面等特征，此型号推荐使用于 笔记本。
|
