RGB垂直条状
- 显示区域
- 527.04×296.46 mm (H×V)
- 外观尺寸
- 535×306.95×13.1 mm (H×V×D)
- 屏幕重量
- 2.11Kgs (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- PLS，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 14 (Typ.)(G to G) ms
- 颜色数量
- 16.7M, 100% sRGB
- 适用于
-
- 功率消耗
- 12.9W (Typ.)
- 背光类型
- 14S4P WLED, 40K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 5.0V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
三星液晶模组LTM238HL04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTM238HL04规格书 |
-G_Ver.P0.0 |
English |
1.4 M |
34 |
2016-11-11 |
最新 |
|
|
|
LTM238HL04规格书 |
Ver.P0.2 |
English |
1.3 M |
34 |
2015-11-13 |
|
|

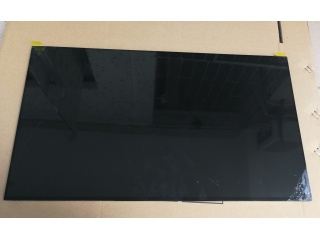

三星液晶模组LTM238HL04综述
LTM238HL04是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2016年11月11日发布的版本号为-G_Ver.P0.0的产品规格书，LTM238HL04显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，外观尺寸为535×306.95 (宽×高)×13.1(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.11Kgs (Max.)。背光方面此产品采用了14S4P WLED发光的侧入式光源(底部)，光源的使用寿命为40K小时，不含背光驱动。LTM238HL04采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LTM238HL04液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTM238HL04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2016年Q1量产，当前生产状态为已停产。目前LTM238HL04在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年07月05日对此型号首次建立参数，并于2024年11月15日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，4边无边框，白光LED背光，表面雾面， 4-side borderless等特征，此型号推荐使用于电脑显示器。
|
