| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTM220MT09规格书 | Rev.P00 | English | 1.1 M | 31 | 2012-4-24 | 最新 | |
|
|
LTM220MT09规格书 | 20120127 | English | 1.3 M | 39 | 2012-1-27 | ||
|
|
LTM220MT09规格书 | 20110106 | English | 1.1 M | 33 | 2011-1-6 | ||
|
|
LTM220MT09规格书 | 20101222 | English | 1.1 M | 33 | 2010-12-22 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
20 inch over Monitor | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.01 | 2011-6-30 | IIS下载 |
|
20 inch over Monitor | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.00 | 2008-8-22 | IIS下载 |
|
LTM220M Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev.00 | 2007-9-17 | IIS下载 |
|
LTM220M Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev.00 | 2006-8-23 | IIS下载 |

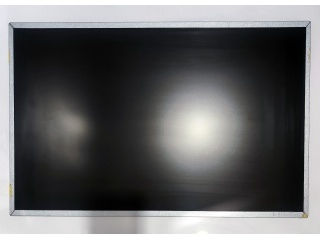

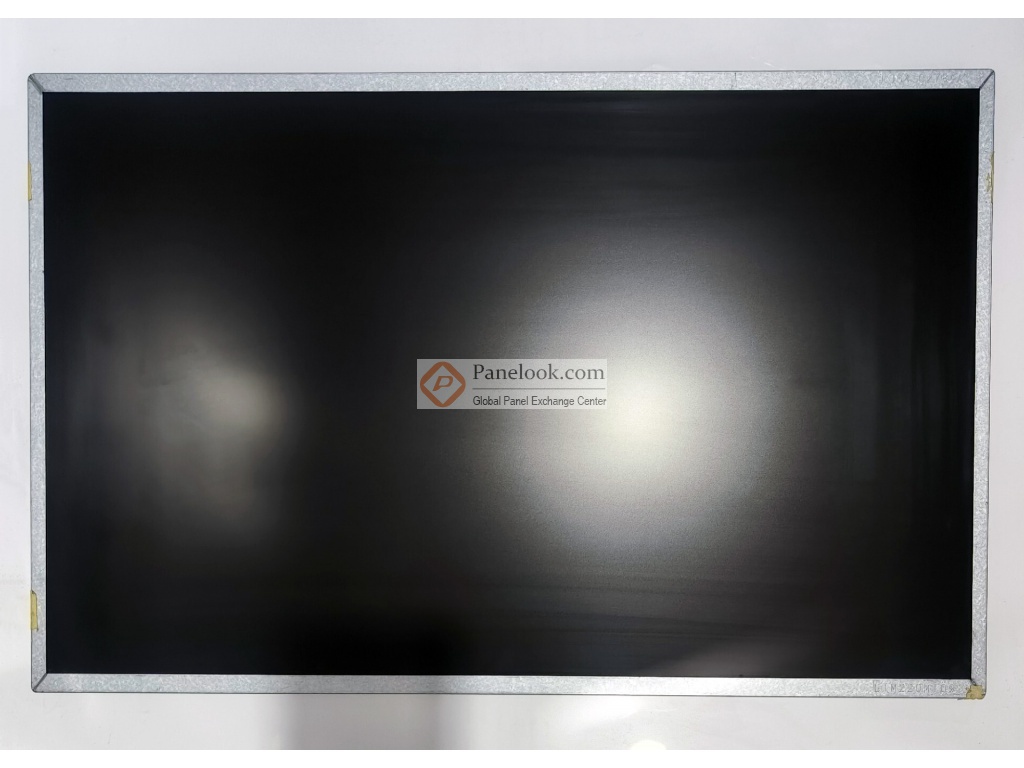

LTM220MT09是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的22.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2012年4月24日发布的版本号为Rev.P00的产品规格书，LTM220MT09显示分辨率为1680(RGB)×1050 (WSXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为473.76×296.1 (宽×高) mm，可视尺寸为477.7×300.1 (宽×高) mm，外观尺寸为493.7×320.1 (宽×高)×10.7(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.90Kgs (Max.)。背光方面此产品采用了9S3P WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LTM220MT09采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LTM220MT09液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTM220MT09的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前LTM220MT09在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月15日对此型号首次建立参数，并于2024年10月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，白光LED背光，端子正装，表面雾面， TCO 5.1 compliance等特征，此型号推荐使用于电脑显示器。
