三星液晶模组LTM190EX-L01主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
--
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

三星 (Samsung)

19.0英寸

1280(RGB)×1024, SXGA, 5:4

376.32(H)×301.056(V) mm

2.25Kgs (Max.)

300 cd/m² (Typ.)

75/75/75/60 (Typ.)(CR≥10)

16.7M, 72% NTSC

75Hz

23.25W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LTM190EX-L01
a-Si TFT-LCD, 液晶模组
RGB垂直条状
396(H)×324(V)×17(D) mm
雾面 (Haze 25%)，Hard coating (3H)
700:1 (Typ.) (透射)
TN，常白显示，透射式
1.7/6.3 (Typ.)(Tr/Td) ms

无触摸
4 pcs CCFL, 50K小时, 无驱动

信号接口
驱屏电压
工作环境

LVDS (2 ch, 8-bit) , 30 pins , 端子

5.0V (Typ.)(60Hz)

工作温度: 0 ~ 50 °C, 存储温度: -25 ~ 60 °C

三星液晶模组LTM190EX-L01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LTM190EX-L01规格书	PIE00	English	961 K	29	2005-2-18		付费下载
LTM190EX-L01规格书	Rev.000	English	1.3 M	37	2005-11-9	最新	付费下载
LTM190EX-L01规格书	PI002	English	846.6 K	25	2004-8-6		付费下载
LTM190EX-L01规格书	PI001	English	1 M	27	2004-7-26		付费下载

三星液晶模组LTM190EX-L01验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LTM Series	VIP会员可看	VIP会员可看	B Grade	Rev. 00	2005-4-26	IIS下载

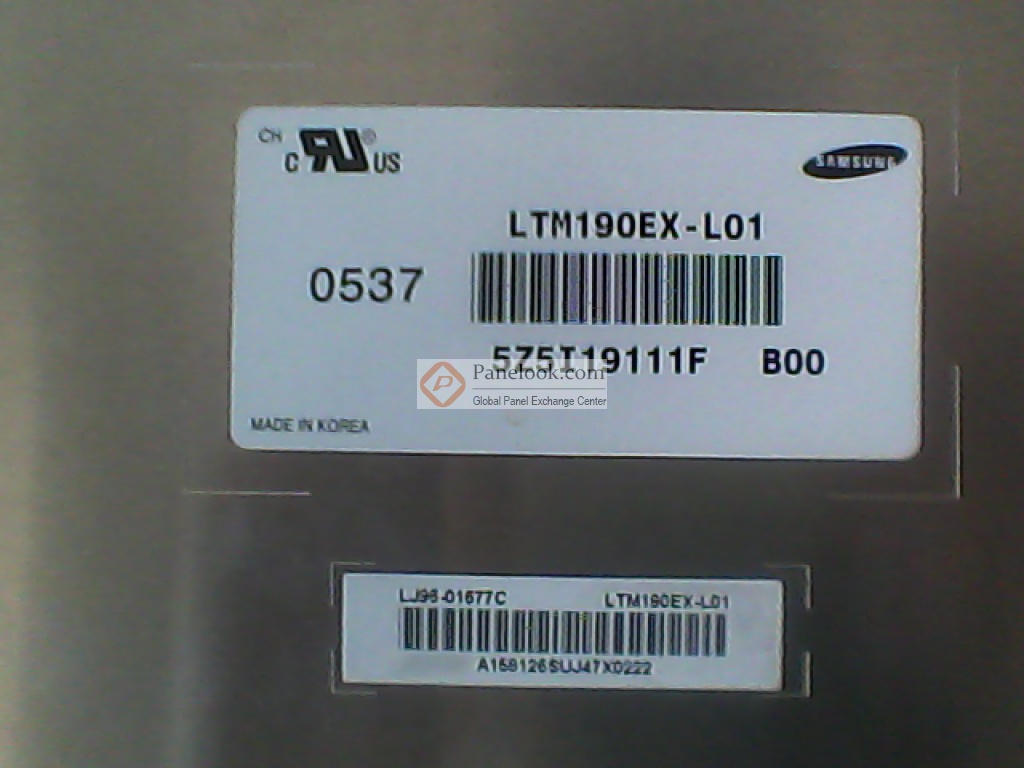

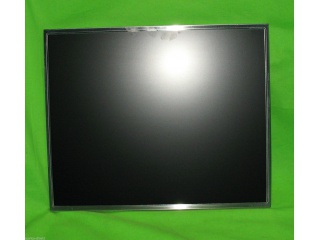

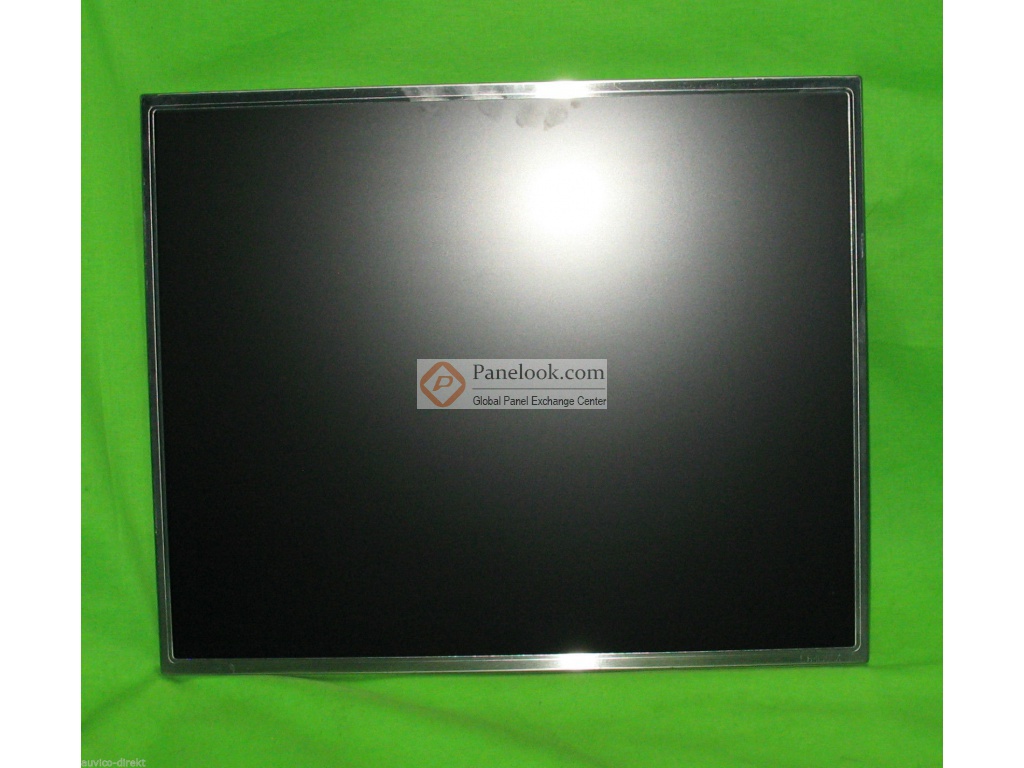

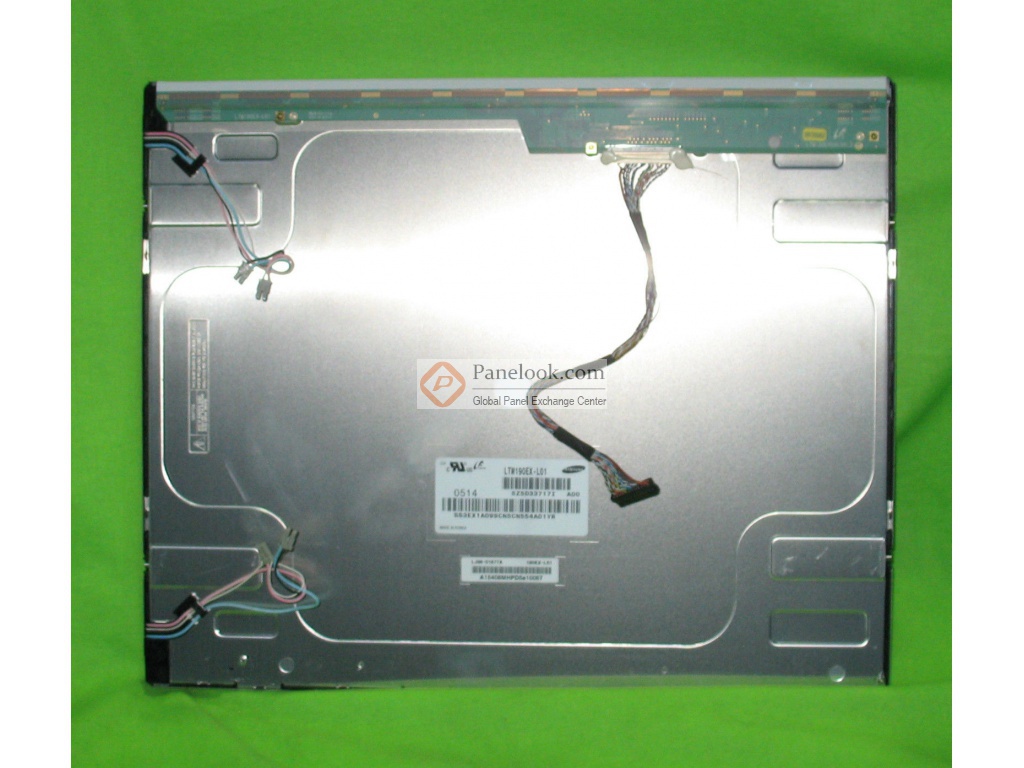

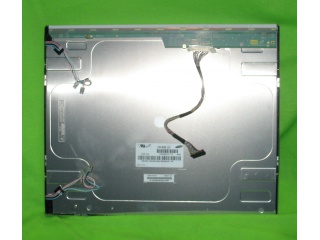

三星液晶模组LTM190EX-L01图片

三星液晶模组LTM190EX-L01综述

LTM190EX-L01是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的19.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三星 (Samsung)于2005年11月9日发布的版本号为Rev.000的产品规格书，LTM190EX-L01显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为376.32×301.056 (宽×高) mm，可视尺寸为380.2×305.0 (宽×高) mm，外观尺寸为396×324 (宽×高)×17(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.25Kgs (Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LTM190EX-L01采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)(60Hz)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LTM190EX-L01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTM190EX-L01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！当前生产状态为已停产。目前LTM190EX-L01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年07月14日对此型号首次建立参数，并于2024年11月27日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它sRGB，寿命大于5万小时，表面雾面等特征，此型号推荐使用于电脑显示器。

比较全部

三星 LTM190EX系列型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LTM190EX-L01	三星	19.0"	液晶模组	1280×1024	300	700:1	CCFL	LVDS	0
LTM190EX-L05	三星	19.0"	液晶模组	1280×1024	400	700:1	CCFL	LVDS	0
LTM190EX-L21	三星	19.0"	液晶模组	1280×1024	300	700:1	CCFL	LVDS	45
LTM190EX-L31	三星	19.0"	液晶模组	1280×1024	300	1000:1	CCFL	LVDS	232
LTM190EX-L31(Glare)	三星	19.0"	液晶模组	1280×1024	300	1000:1	CCFL	LVDS	0
LTM190EX-L35	三星	19.0"	液晶模组	1280×1024	400	1000:1	CCFL	LVDS	0
