| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 三星 (Samsung) |
| 7.0英寸 |
| 800(RGB)×1280, WXGA, 10:16 |
| 94.2×150.72 mm (H×V) |
| 66.5/70.0/73.5g (Min./Typ./Max.) |
| 450 cd/m² (Typ.) |
| 全视角 |
89/89/89/89 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| LTL070AL03 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 99.7×160.93×3.6 mm (H×V×D) | |
| Hard coating (2H)，抗反射处理 | |
| 900 : 1 (Typ.) (透射) | |
| PLS，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 4 strings WLED, 10K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| MIPI (4 data lanes) , 34 pins , 端子 |
| 1.8/3.3V (Typ.)(VDD/VDD3) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTL070AL03规格书 | Rev.04 | Korean | 1.8 M | 36 | 2014-9-12 | 最新 |

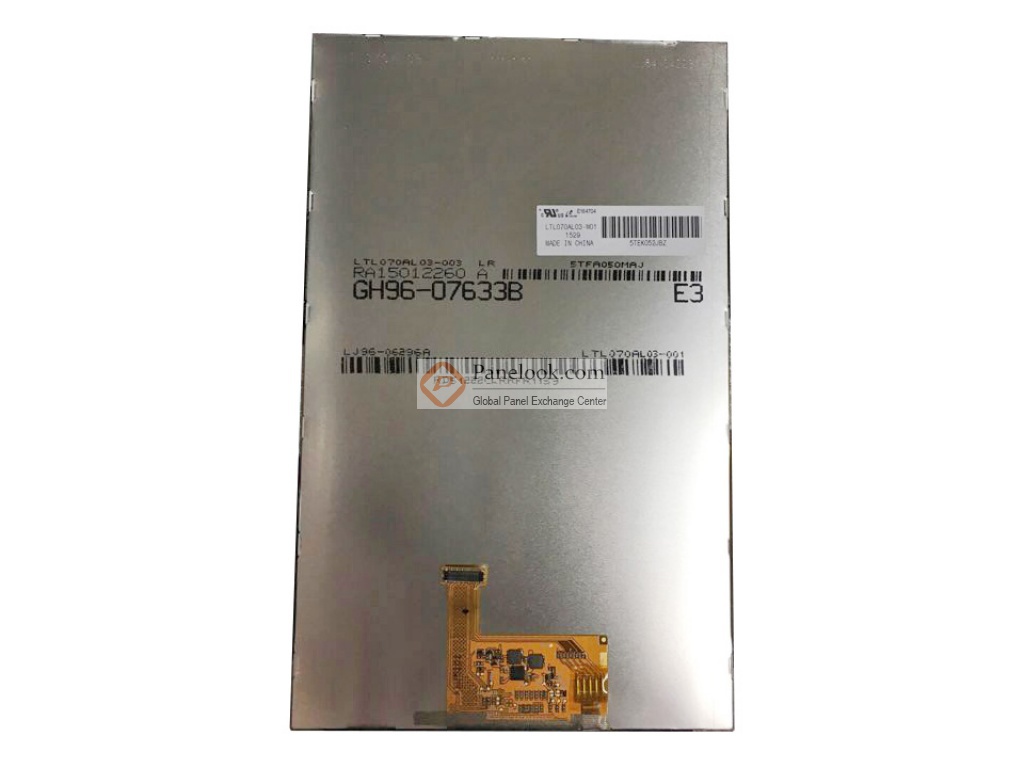

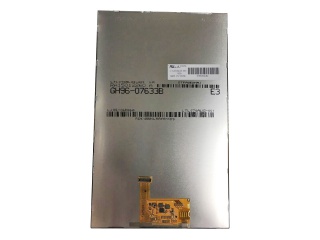

LTL070AL03是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2014年9月12日发布的版本号为Rev.04的产品规格书，LTL070AL03显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为215 PPI。它的显示区域尺寸为94.2×150.72 (宽×高) mm，外观尺寸为99.7×160.93 (宽×高)×3.6(厚) mm，表面处理为Hard coating (2H)，抗反射处理，产品净重66.5/70.0/73.5g (Min./Typ./Max.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LTL070AL03采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(VDD/VDD3)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTL070AL03液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTL070AL03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为已停产。目前LTL070AL03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年10月20日对此型号首次建立参数，并于2026年01月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于平板电脑。
