RGB垂直条状
解析度
1280(RGB)×768, WXGA, 15:9
- 面板重量
- -
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 220 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 50/50 (Max.)(Tr/Td) ms
- 可视角度
- 30/30/10/20 (Min.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 53% NTSC
- 应用产品
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 1 pcs CCFL, 10K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
东芝松下液晶模组LTD121EX9D规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTD121EX9D规格书 |
Rev.01 |
English |
1.5 M |
36 |
2004-7-27 |
最新 |
|
东芝松下液晶模组LTD121EX9D综述

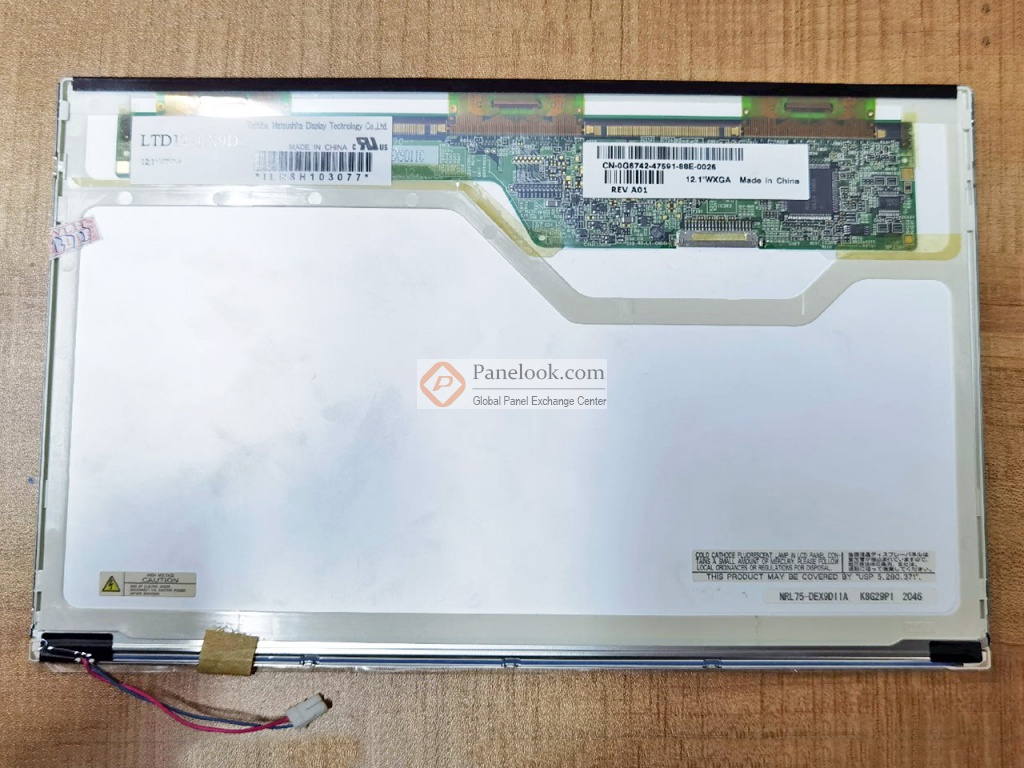

LTD121EX9D是东芝松下 (Toshiba Matsushita)推出的一款12.1吋LTPS TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2004年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月08日对此型号首次建立参数，并于2023年08月18日对参数进行了最后更新。根据东芝松下 (Toshiba Matsushita)于2004年7月27日发布的版本号为Rev.01的产品规格书，LTD121EX9D显示分辨率为1280(RGB)×768 (WXGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为263.04(宽)×157.824(高) mm，外观尺寸为275(宽)×173.5(高)×5.2(厚) mm，可视尺寸为267.9(宽)×162.9(高) mm，表面处理为雾面，Hard coating (3H)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。LTD121EX9D采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTD121EX9D的最新的生产状态信息和技术信息，屏库®建议您咨询东芝松下 (Toshiba Matsushita)。
|
