三星液晶模组LTA230AN01概况-全球液晶屏交易中心-屏库

人气指数：37877 2025-12-02 08:52

三星液晶模组LTA230AN01主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2012,Q4
开始量产
2013,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	三星 (Samsung)	面板型号	LTA230AN01
面板尺寸	23.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	508.152(H)×285.696(V) mm	外观尺寸	534(H)×311.8(V)×11(D) mm
面板重量	2.10Kgs (Typ.)	表面处理	雾面 (Haze 2.3%)
面板亮度	250 cd/m² (Typ.)	对比度	4000:1 (Typ.) (TM)
可视角度	85/85/80/80 (Typ.)(CR≥10)	工作模式	PVA，常黑显示，透射式
视角方向	-	反应时间	8 (Typ.)(G to G) ms
功率消耗	-	光源类型	10S3P WLED, 30K小时, 无驱动
显示颜色	16.7M, 68% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 8-bit) , 30 pins , 端子
驱屏电压	12.0V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

三星液晶模组LTA230AN01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LTA230AN01规格书	Rev.000	English	1.6 M	24	2013-6-18	最新	付费下载
LTA230AN01规格书	Ver.P00	English	1.2 M	29	2013-1-30		付费下载
LTA230AN01规格书	Rev.P00	English	1.2 M	29	2012-12-20		付费下载
LTA230AN01规格书	Pev.P00	English	1 M	23	2011-11-30		付费下载

三星液晶模组LTA230AN01验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LCD TV	VIP会员可看	VIP会员可看	A- Grade	Rev0.6	2010-12-1	IIS下载

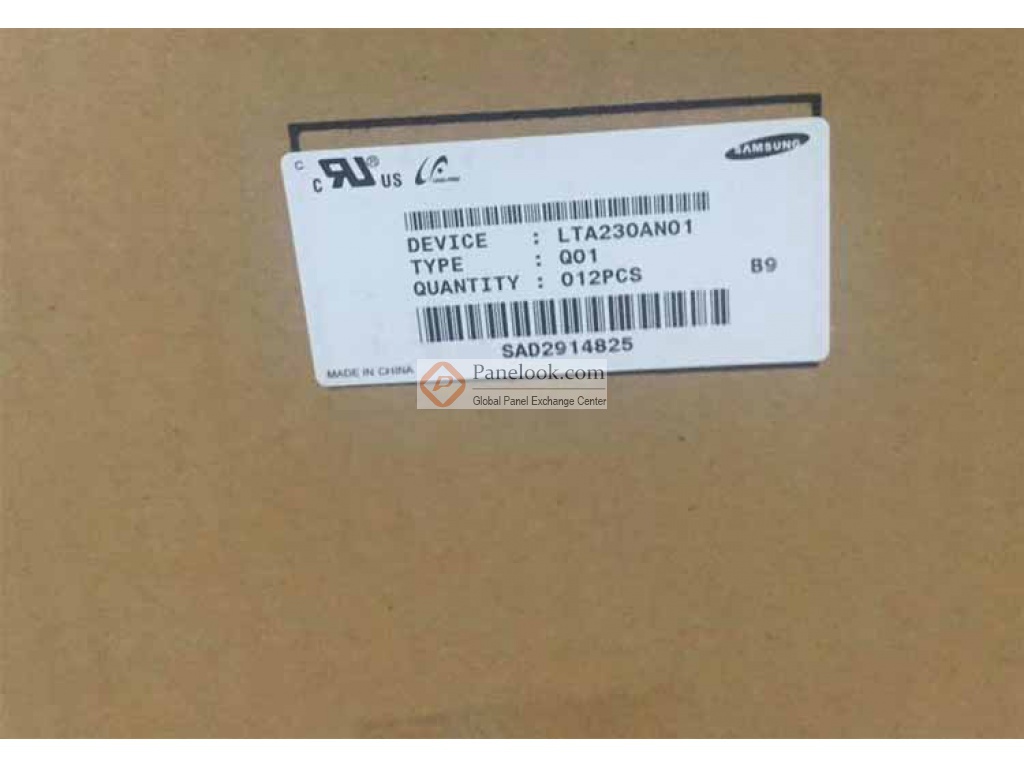

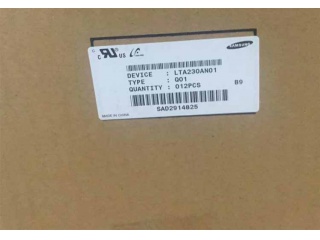

三星液晶模组LTA230AN01图片

三星液晶模组LTA230AN01综述

LTA230AN01是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的23.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2013年1月30日发布的版本号为Pev.P00的产品规格书，LTA230AN01显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为508.152×285.696 (宽×高) mm，可视尺寸为513.8×290.8 (宽×高) mm，外观尺寸为534×311.8 (宽×高)×11(厚) mm，表面处理为雾面 (Haze 2.3%)，产品净重2.10Kgs (Typ.)。背光方面此产品采用了10S3P WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LTA230AN01采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTA230AN01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTA230AN01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前LTA230AN01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月10日对此型号首次建立参数，并于2025年12月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子正装，表面雾面等特征，此型号推荐使用于电视。
