RGB水平条状
- 显示区域
- 697.685(H)×392.256(V) mm
- 外观尺寸
- 713(H)×410.5(V)×1.3(D) mm
- 面板重量
- 900g (Typ.)
- 表面处理
- 雾面 (Haze 2.3%)，Hard coating (2H)
- 面板亮度
- 0 cd/m²
- 对比度
- 5000:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- SVA，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 20 (Typ.)(Tr+Td)
- 基板厚度
- 0.40+0.50 mm
- 透射系数
- 6.9% (Typ.)
- 显示颜色
- 16.7M
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 驱动IC
COF 已邦定 1 source chips
- 信号接口
- LVDS (1 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 65 °C

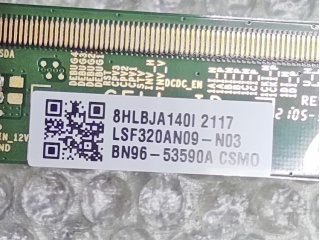

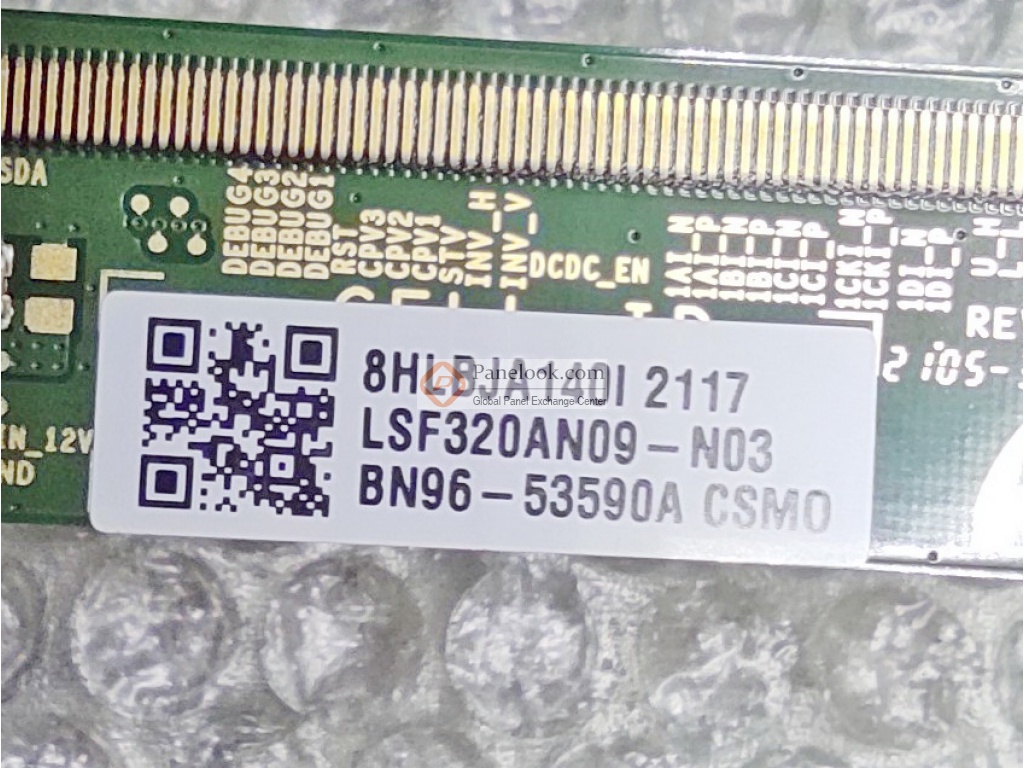

三星液晶玻璃LSF320AN09-N规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LSF320AN09-N规格书 |
Rev.000 |
English |
1.4 M |
29 |
2021-7-30 |
最新 |
|
三星液晶玻璃LSF320AN09-N综述
LSF320AN09-N是三星 (Samsung)推出的一款32.0吋a-Si TFT-LCD液晶玻璃产品，它无背光，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。它的典型特征屏库总结为: sRGB，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。本产品已邦定1 source chips驱动IC。根据屏库掌握的情报此产品于2021年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2022年06月17日对此型号首次建立参数，并于2024年07月04日对参数进行了最后更新。根据三星 (Samsung)于2021年7月30日发布的版本号为Rev.000的产品规格书，LSF320AN09-N显示分辨率为1366×768(RGB) (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为697.685(宽)×392.256(高) mm，外观尺寸为713(宽)×410.5(高)×1.3(厚) mm，表面处理为雾面 (Haze 2.3%)，Hard coating (2H)，产品净重900g (Typ.)，采用了0.40+0.50 mm的玻璃基板。本产品无背光。LSF320AN09-N采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶玻璃，关于LSF320AN09-N的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
|
