像素布局
RGB垂直条状
显示区域 69.012(H)×122.688(V) mm外观尺寸 71.72(H)×130.4(V)×1.81(D) mm
面板重量 25.0g (Typ.)表面处理 Clear
面板亮度 500 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 80/80/80/80 (Typ.)(CR≥10)  工作模式 常黑显示，透射式
显示颜色 16.7M, 70% NTSC触摸屏 无触摸
工作频率 60Hz-
面板应用
- 信号接口
-
MIPI (4 data lanes) , 30 pins , 端子
- 驱屏电压
- 1.8/5.6/-5.4V (Typ.)(VDDIO/VSP/VSN)
- 工作环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
夏普液晶模组LS055T1SX01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LS055T1SX01规格书 |
(G)_LCY-W13329 |
English |
2.3 M |
30 |
2013-5-31 |
最新 |
|

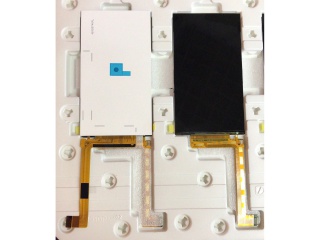

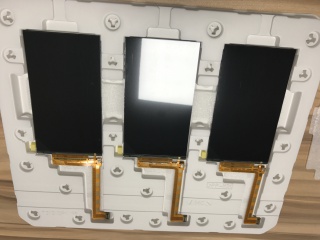

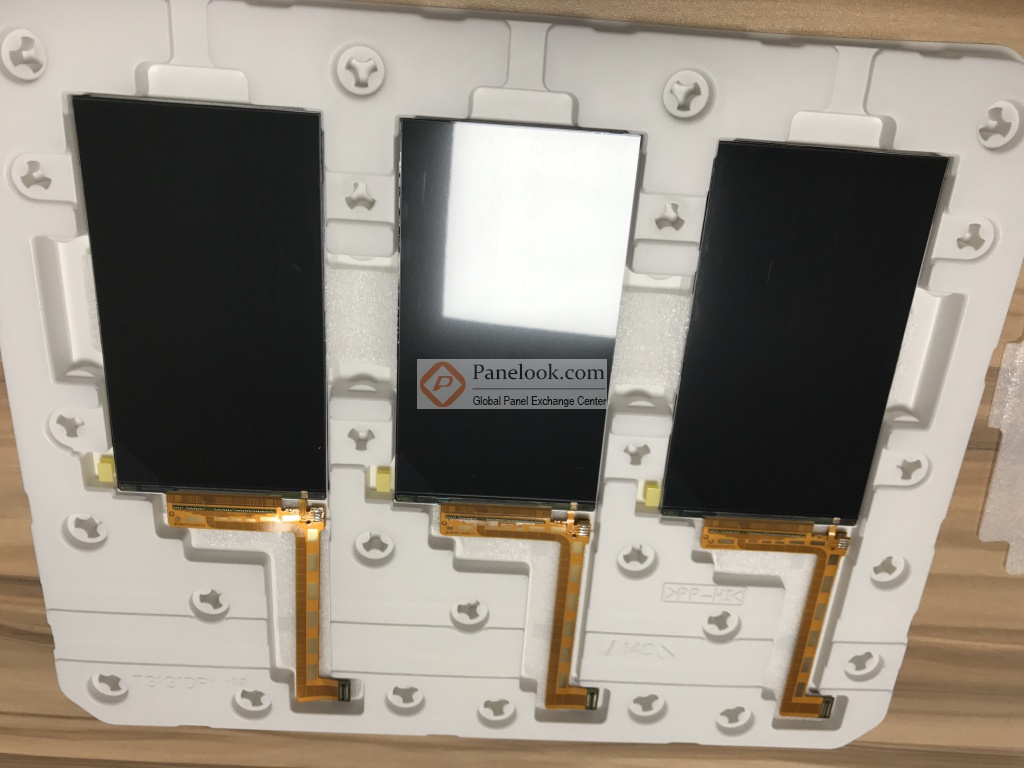

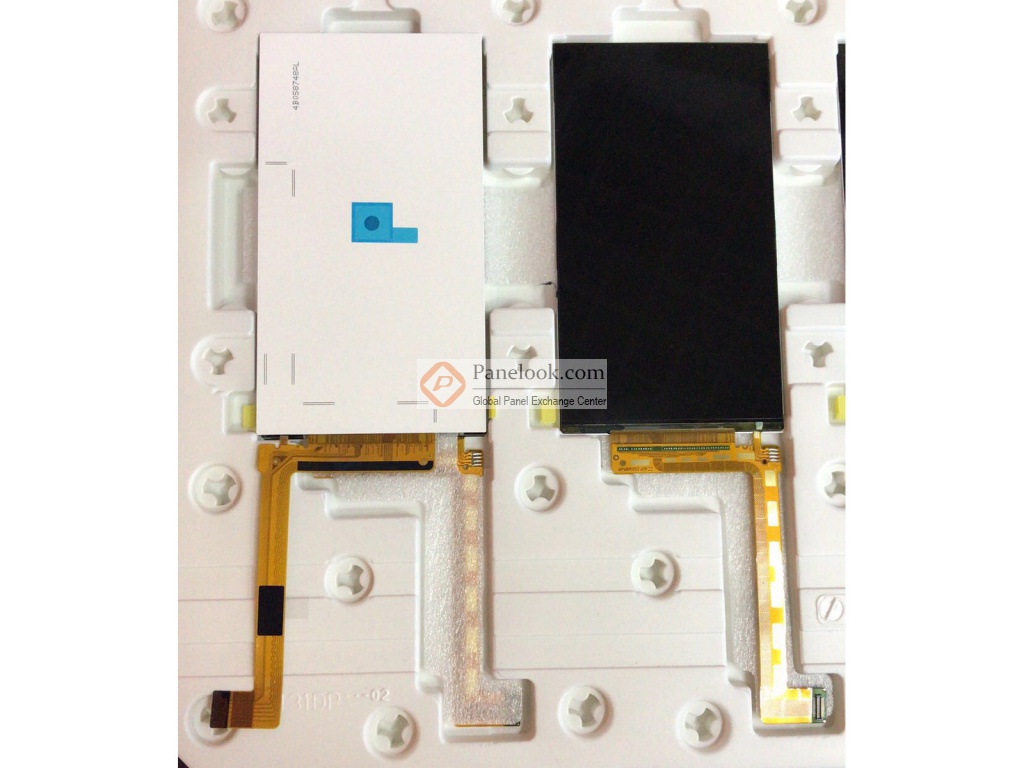

夏普液晶模组LS055T1SX01综述
LS055T1SX01是夏普 (Sharp)推出的一款5.5吋CG-Silicon液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 肖像模式，白光LED背光。基于它的特征屏库推荐此型号应用于手机等产品。本产品已邦定R63311驱动IC。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年03月27日对此型号首次建立参数，并于2023年09月19日对参数进行了最后更新。根据夏普 (Sharp)于2013年5月31日发布的版本号为LCY-W13329的产品规格书，LS055T1SX01显示分辨率为1080(RGB)×1920 (FHD)，宽高比为9:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为397 PPI。它的显示区域尺寸为69.012(宽)×122.688(高) mm，外观尺寸为71.72(宽)×130.4(高)×1.81(厚) mm，可视尺寸为70.01(宽)×123.688(高) mm，表面处理为Clear，产品净重25.0g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，不含背光驱动。LS055T1SX01采用了MIPI (4 data lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为1.8/5.6/-5.4V (Typ.)(VDDIO/VSP/VSN)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LS055T1SX01的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
|
