夏普液晶模组LS030Q7DH01主要参数

现货数量
171片
长期卖家
2个
求购数量
暂无
生产状态
已停产

客户发样
2003,Q1
开始量产
2003,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

夏普 (Sharp)

3.0英寸

240(RGB)×320, QVGA, 3:4

45.72(H)×60.96(V) mm

33.0/38.0g (Typ./Max.)

100 cd/m² (Typ.)

40/40/40/40 (Typ.)(CR≥2)

6 o'clock

262K, 65% NTSC

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LS030Q7DH01
CG-Silicon, 液晶模组
RGB垂直条状
54.5(H)×75(V)×4.2(D) mm
Hard coating (3H)
70:1 (Typ.) (透射) 2.5:1 (Typ.) (反射)
TN，常白显示，透反射式
30/50 (Typ.)(Tr/Td) ms

4线电阻触摸屏
5S1P WLED, 无驱动

信号接口
驱屏电压
工作环境

Parallel RGB (1 ch, 6-bit) , 51 pins , FPC

3.3/5.0/8.0/-4.0/-8.0V (Typ.)(VSHD/VSHA/VDD/VSSD/GVSS)

工作温度: -10 ~ 70 °C, 存储温度: -20 ~ 80 °C

共2条现货>>

夏普液晶模组LS030Q7DH01 VIP卖家现货

深圳市亿骏电子有限公司

第7年

共2个供应商>>

夏普液晶模组LS030Q7DH01 VIP供应商

深圳市亿骏电子有限公司

第7年

LS030Q7DH01 长期供应贸易

深圳市

夏普液晶模组LS030Q7DH01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LS030Q7DH01规格书	LCP-03034A	English	1.1 M	27	2003-9-24	最新	付费下载
	LS030Q7DH01规格书	LCP-03008	English	749.5 K	24	2003-3-31		付费下载

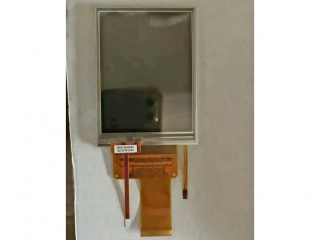

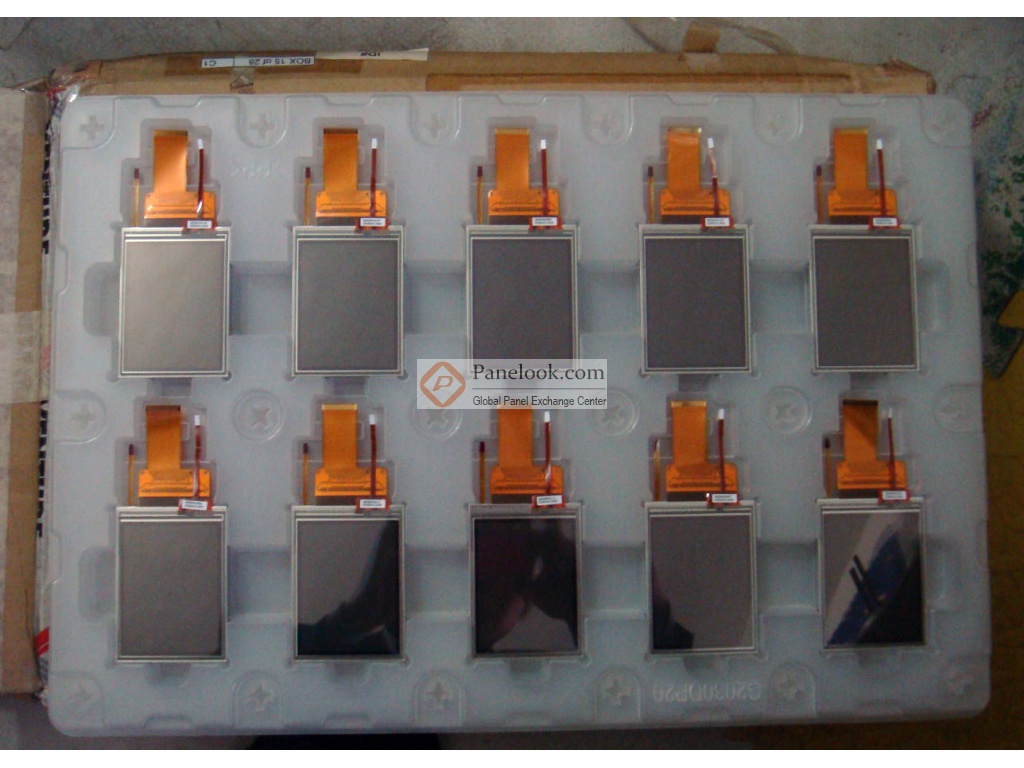

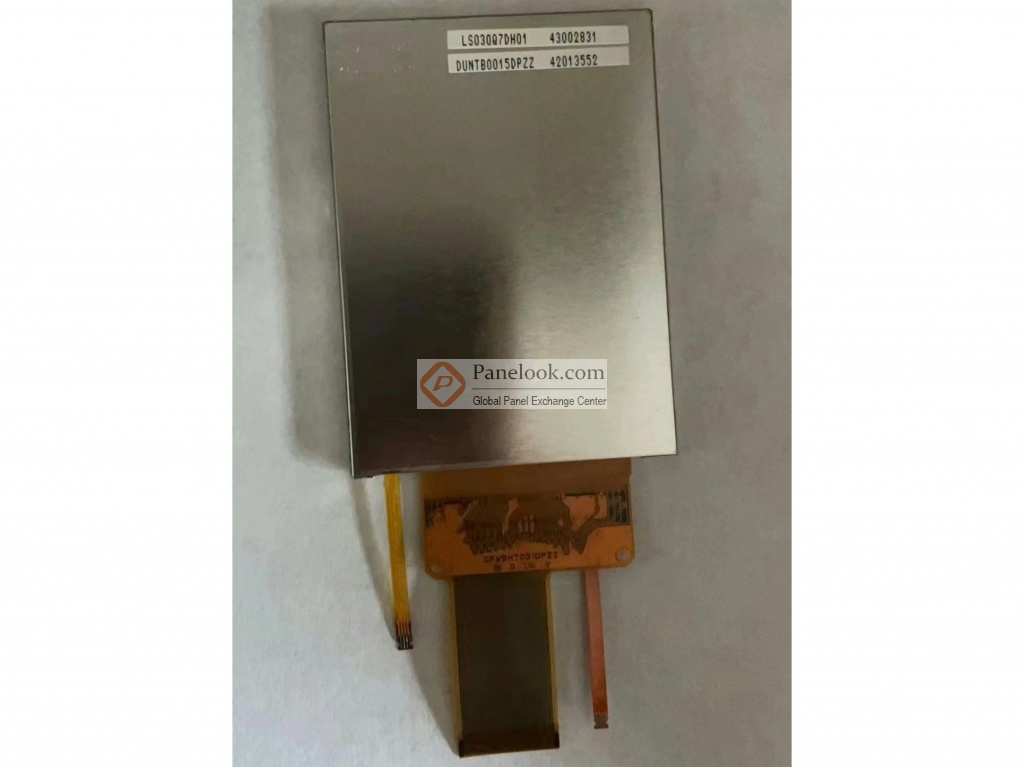

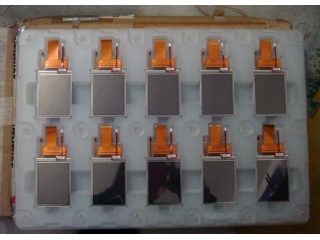

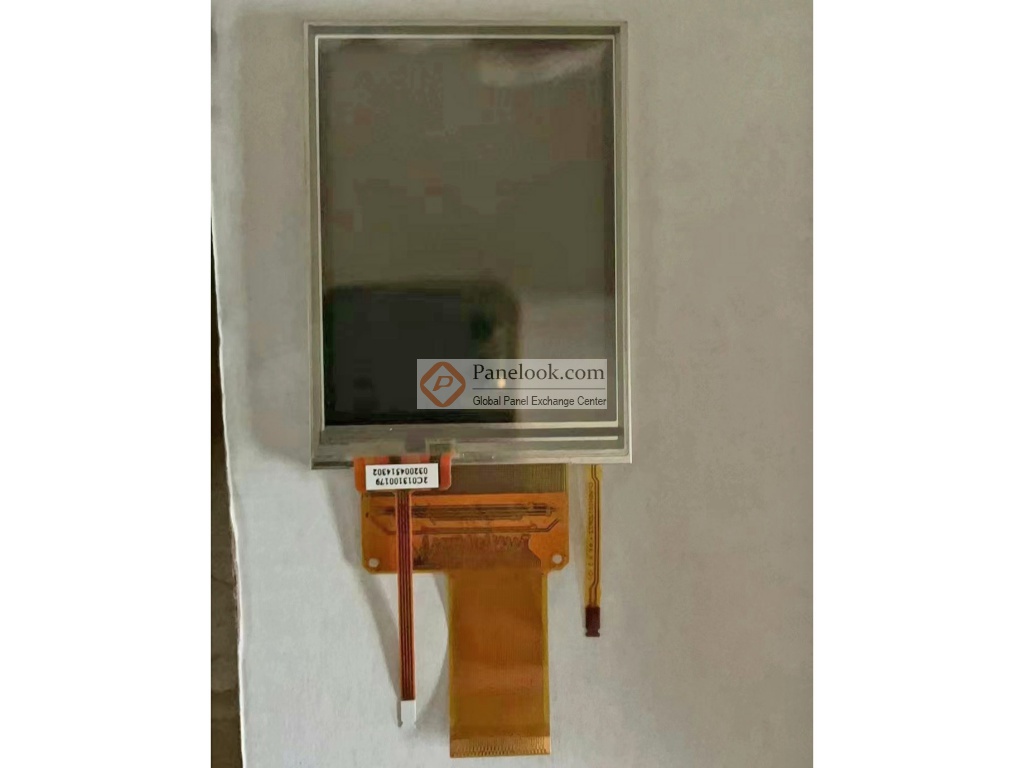

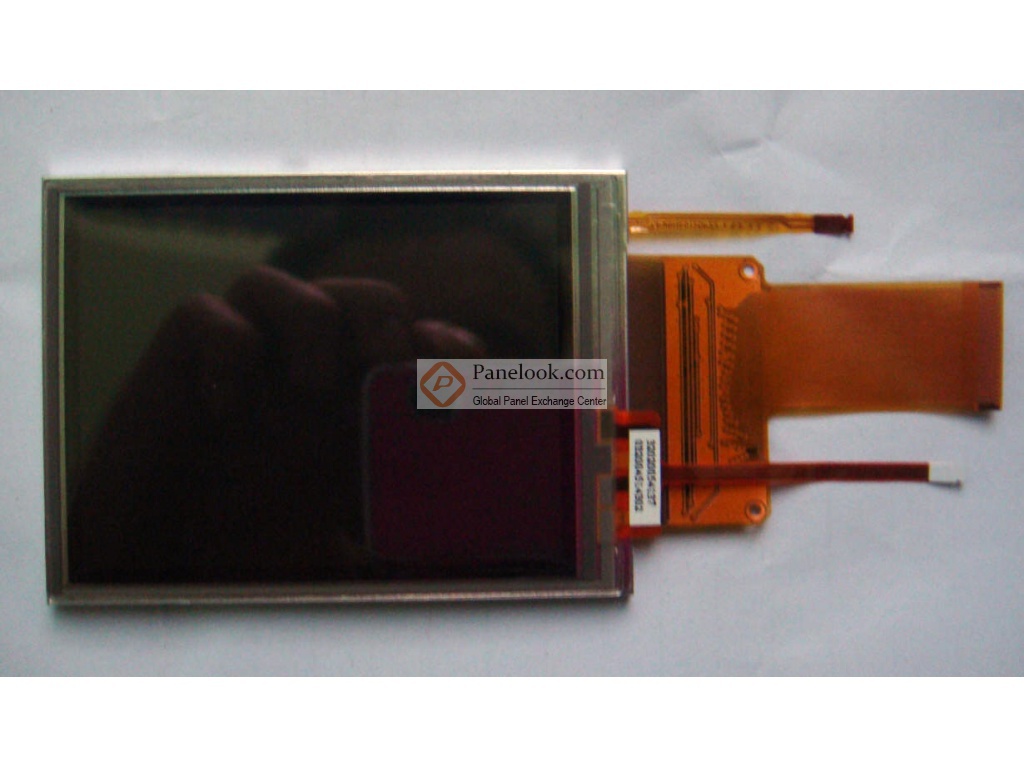

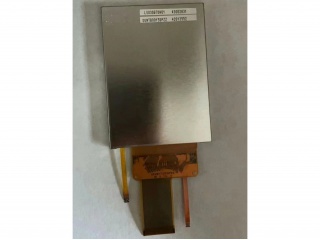

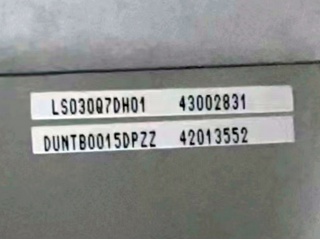

夏普液晶模组LS030Q7DH01图片

夏普液晶模组LS030Q7DH01综述

夏普 (Sharp) 推出的LS030Q7DH01是一款采用CG-Silicon技术的3.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 肖像模式，带触摸屏，半透射半反射式，白光LED背光，上/下,左/右翻转显示。它的工作温度为 -10 ~ 70°C，存储温度为 -20 ~ 80°C。此型号适合应用于手机，手持终端。根据屏库掌握的情报此产品于2003年Q2量产，当前生产状态为已停产。目前LS030Q7DH01在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2012年10月29日对此型号首次建立参数，并于2023年12月28日对参数进行了最后更新。根据夏普 (Sharp)于2003年9月24日发布的版本号为LCP-03034A的产品规格书，LS030Q7DH01显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为45.72×60.96 (宽×高) mm，外观尺寸为54.5(宽)×75(高)×4.2(厚) mm，表面处理为Hard coating (3H)，产品净重33.0/38.0g (Typ./Max.)。背光方面此产品采用了5S1P WLED发光的侧入式光源，不含背光驱动。LS030Q7DH01采用了Parallel RGB (1 ch, 6-bit)信号接口，总共51 pins，采用FPC连接，驱屏电压为3.3/5.0/8.0/-4.0/-8.0V (Typ.)(VSHD/VSHA/VDD/VSSD/GVSS)。如果开发新产品想采用LS030Q7DH01液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LS030Q7DH01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

夏普 LS030Q7DH系列型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
LS030Q7DH01	夏普	3.0"	液晶模组	240×320	100	70:1	WLED	TTL	2个	171
LS030Q7DH91	夏普	3.0"	液晶模组	240×320			WLED	TTL	0	0
LS030Q7DH92	夏普	3.0"	液晶模组	240×320			WLED	TTL	0	0
