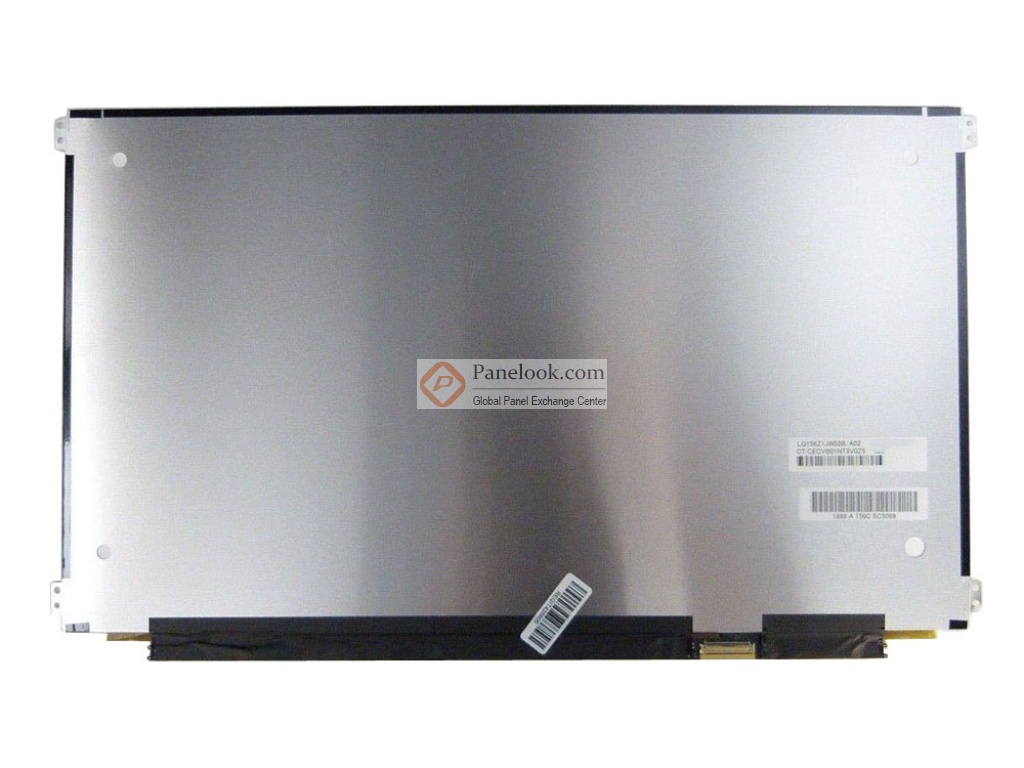

LQ156Z1JW03B

LQ156Z1JW03B (产品代码: SHP141C)是夏普 (Sharp)推出的一款15.6吋Oxide TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、3家供应商信息，交易氛围清淡。屏库于2018年10月29日对此型号首次建立参数，并于2023年08月03日对参数进行了最后更新。根据夏普 (Sharp)于2013年12月16日发布的版本号为LD-D21-13Z01A的产品规格书，LQ156Z1JW03B显示分辨率为3200(RGB)×1800 (Quad-HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为235 PPI。它的显示区域尺寸为345.6(宽)×194.4(高) mm，外观尺寸为367.98(宽)×218.21(高)×2.85(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重310/352g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。LQ156Z1JW03B采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LQ156Z1JW03B的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
