夏普液晶模组LQ133Z1JW23主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2016,Q2
开始量产
2016,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌: 夏普 (Sharp)
型号名称: LQ133Z1JW23

屏幕尺寸: 13.3英寸
面板类型: Oxide TFT-LCD, 液晶模组

分辨率: 3200(RGB)×1800, 16:9
像素布局: RGB垂直条状

显示区域: 293.76×165.24 mm (H×V)
外观尺寸: 299.46×185.4×4.7 mm (H×V×D)

屏幕重量: 190/210g (Typ./Max.)
表面处理: 雾面，Hard coating (3H)

屏幕亮度: 400 cd/m² (Typ.)
对比度: 1000:1 (Typ.) [透射]

最佳视向: 全视角
光学模式: VA，常黑显示，透射式

可视角度: 89/89/89/89 (Typ.)(CR≥10)
响应速度: 25 (Typ.)(Tr+Td) ms

颜色数量

16.7M, 100% sRGB

适用于

外观样式: 薄屏 (PCBA平直, 厚度≤3.2mm)
背光类型: 7S8P WLED, 15K小时, 含LED驱动

刷新频率: 60Hz
触摸功能: 无触摸

信号系统: eDP (4 Lanes) , eDP1.3 , HBR2 (5.4G/lane) , 端子 , 40 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -25 ~ 60 °C 工作温度 0 ~ 50 °C

夏普液晶模组LQ133Z1JW23规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LQ133Z1JW23规格书	LD-D5115Z03B	English	1.7 M	29	2016-4-12	最新	付费下载

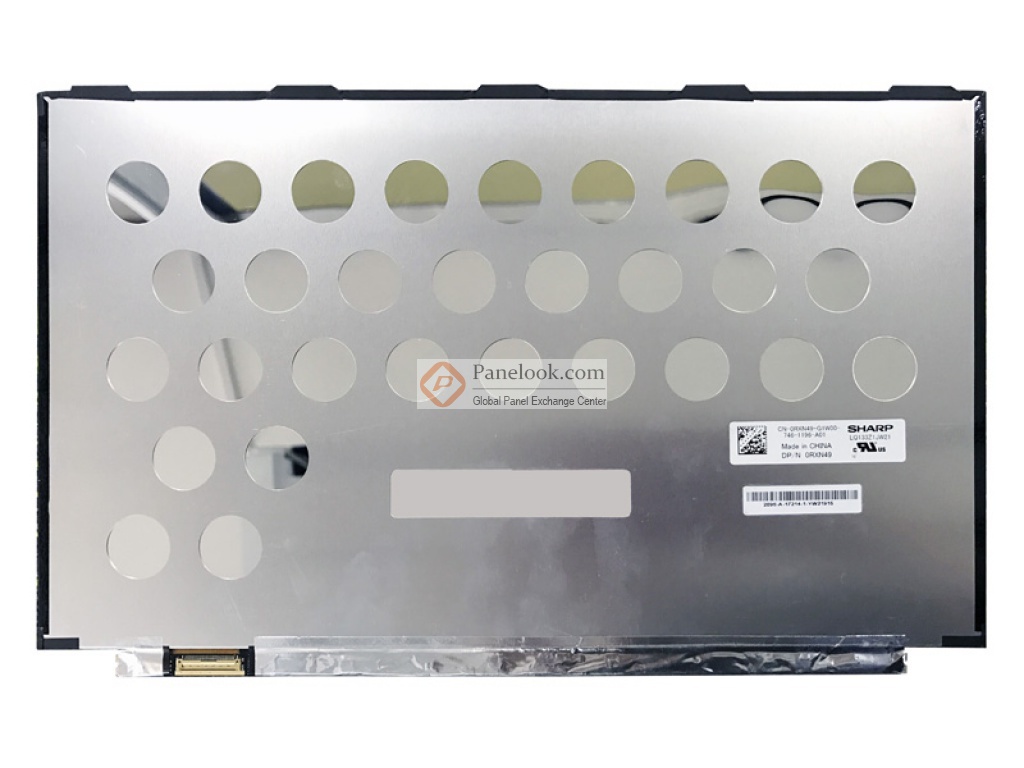

夏普液晶模组LQ133Z1JW23图片

夏普液晶模组LQ133Z1JW23摘要

夏普 (Sharp) 推出的LQ133Z1JW23 (产品代码: SHP1461)是一款采用Oxide TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， DELL DP/N: 057YP4, eDP1.3。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2016年Q3量产，当前生产状态为已停产。目前LQ133Z1JW23在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2019年01月14日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据夏普 (Sharp)于2016年4月12日发布的版本号为LD-D5115Z03B的产品规格书，LQ133Z1JW23显示分辨率为3200(RGB)×1800，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为276 PPI。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为299.46(宽)×185.4(高)×4.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重190/210g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了7S8P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LQ133Z1JW23采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ133Z1JW23液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ133Z1JW23的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
