夏普液晶模组LQ133T1JW02概况-全球液晶屏交易中心-屏库

人气指数：34946 2023-08-15 07:37

夏普液晶模组LQ133T1JW02主要参数

现货数量
20片
长期卖家
3个
求购数量
暂无
生产状态
已停产

客户发样
2013,Q1
开始量产
2013,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

夏普 (Sharp)

13.3英寸

2560(RGB)×1440, Quad-HD, 16:9

293.76(H)×165.24(V) mm

205/225g (Typ./Max.)

350 cd/m² (Typ.)

80/80/80/80 (Typ.)(CR≥10)

全视角

16.7M, 100% sRGB

60Hz

薄屏 (PCBA平直, 厚度≤3.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LQ133T1JW02
Oxide TFT-LCD, 液晶模组
RGB垂直条状
304.98(H)×188.2(V)×2.55(D) mm
雾面 (Haze 42%)
1000:1 (Typ.) (透射)
VA，常黑显示，透射式
25 (Typ.)(Tr+Td) ms

无触摸
WLED, 10K小时, 含LED驱动

信号接口
驱屏电压
工作环境

eDP (4 Lanes) , eDP1.3 , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

共1条现货>>

夏普液晶模组LQ133T1JW02 VIP卖家现货

全星电子有限公司 ALL STAR LCD LIMITED

第9年

共3个供应商>>

夏普液晶模组LQ133T1JW02 VIP供应商

深圳市冠唯达电子科技有限公司

第13年

LQ133T1JW02 长期供应贸易

深圳市

夏普液晶模组LQ133T1JW02规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LQ133T1JW02规格书	LD-24953E	English	853 K	28	2013-5-28		付费下载
LQ133T1JW02规格书	LD-25204C	English	1.1 M	27	2013-5-16		付费下载
LQ133T1JW02规格书	LD-D21-13Y08	English	879.3 K	26	2013-11-28	最新	付费下载
LQ133T1JW02规格书	LD-25204D	English	1.1 M	27	2013-10-4		付费下载
LQ133T1JW02规格书	LD-24953D	English	860.2 K	28	2013-1-15		付费下载

夏普液晶模组LQ133T1JW02验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LQ133T1JW02	VIP会员可看	VIP会员可看	A Grade	IIS-W-1309-01	2013-9-4	IIS下载

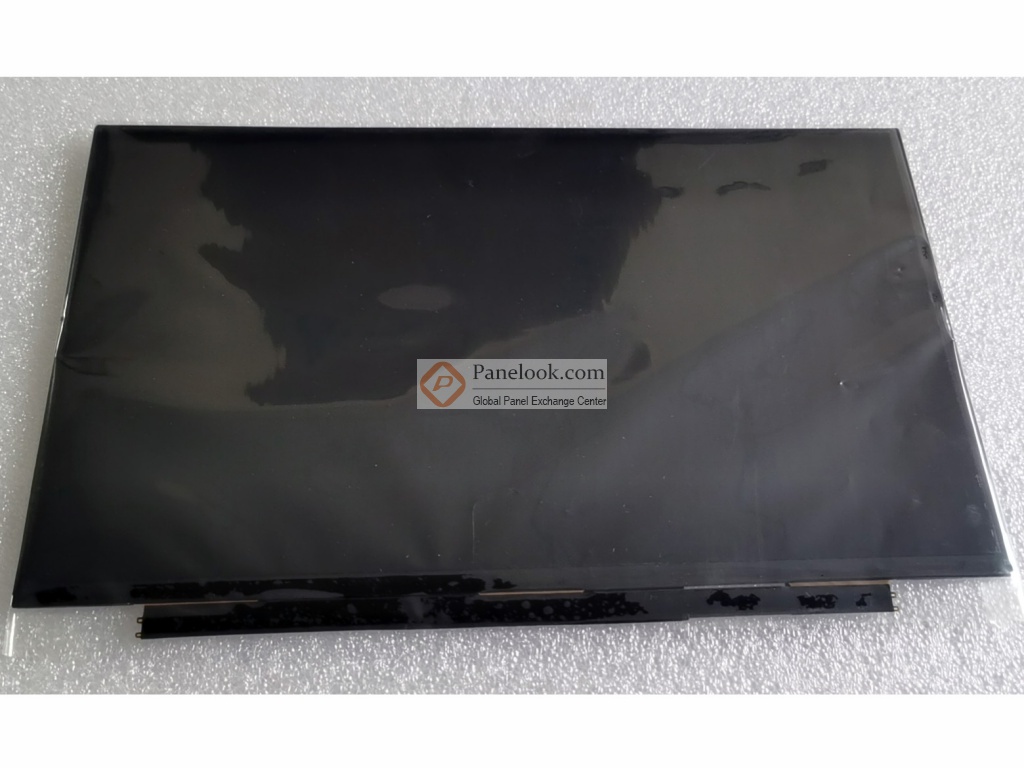

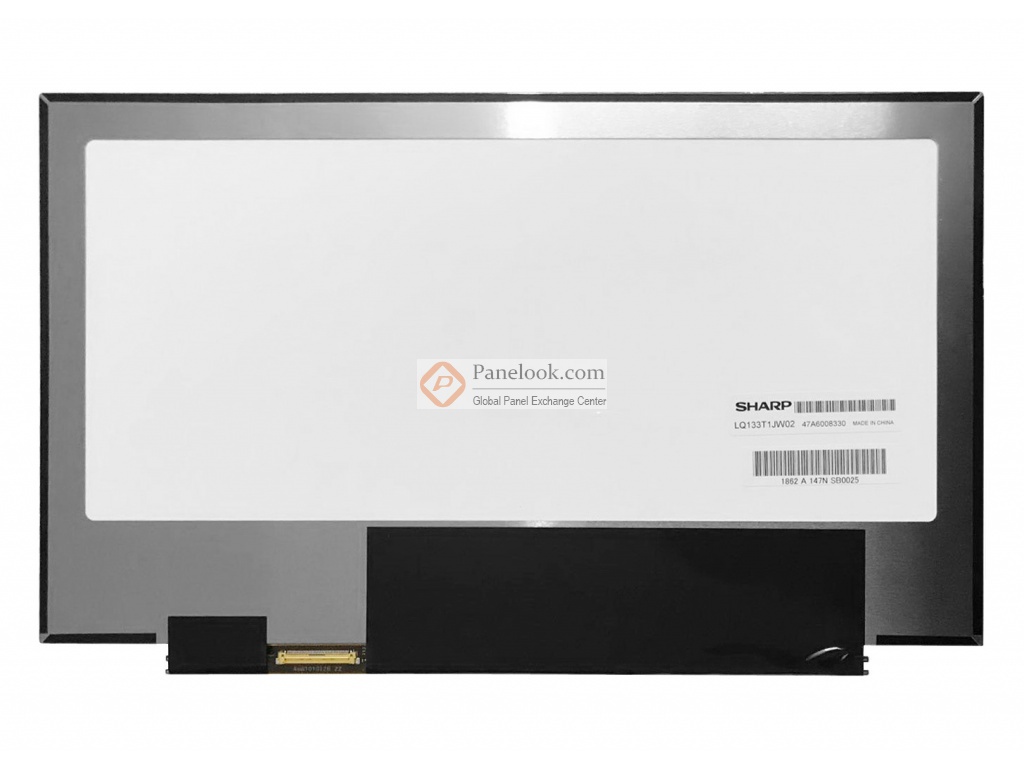

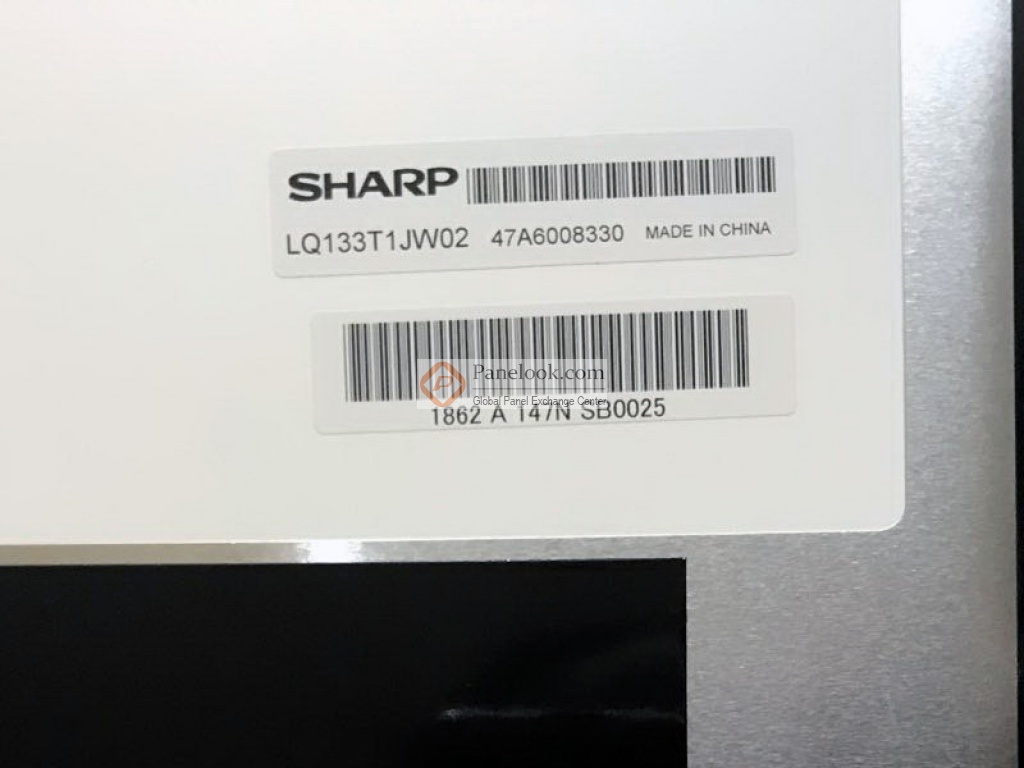

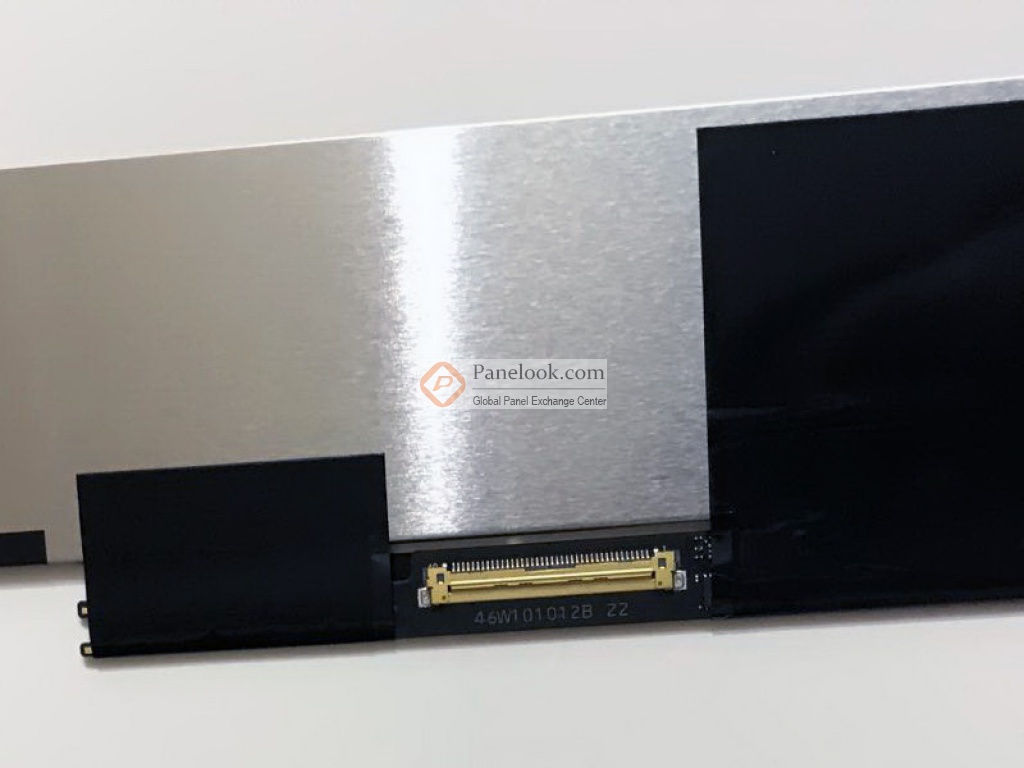

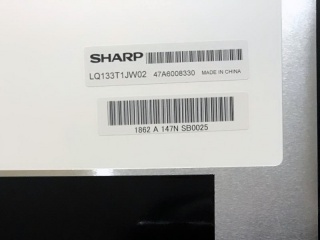

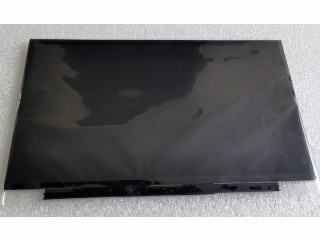

夏普液晶模组LQ133T1JW02图片

夏普液晶模组LQ133T1JW02综述

夏普 (Sharp) 推出的LQ133T1JW02 (产品代码: SHP13FF)是一款采用Oxide TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3, for Acer S7-392。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为已停产。目前LQ133T1JW02在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2014年04月03日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据夏普 (Sharp)于2013年11月28日发布的版本号为LD-D21-13Y08的产品规格书，LQ133T1JW02显示分辨率为2560(RGB)×1440 (Quad-HD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为221 PPI。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为304.98(宽)×188.2(高)×2.55(厚) mm，表面处理为雾面 (Haze 42%)，产品净重205/225g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LQ133T1JW02采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ133T1JW02液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ133T1JW02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
