RGB垂直条状
- 显示区域
- 246(H)×184.5(V) mm
- 外观尺寸
- 276(H)×209(V)×9.6(D) mm
- 面板重量
- 600g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 1500 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 80/80/80/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 30 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 12.9W (Typ.)
- 光源类型
- WLED, 50K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 20 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -30 ~ 70 °C, 存储温度 -30 ~ 70 °C
LQ121S1LG86 长期供应 贸易
 中国台湾
LQ121S1LG86 长期供应 零售
深圳市
LQ121S1LG86 长期供应 贸易
深圳市
LQ121S1LG86 长期供应 贸易
上海市
LQ121S1LG86 长期供应 贸易
厦门市
LQ121S1LG86 长期供应 贸易
上海市
LQ121S1LG86 长期供应 贸易
深圳市
LQ121S1LG86 长期供应 代理经销
上海市
LQ121S1LG86 长期供应 贸易
苏州市
LQ121S1LG86 长期供应 贸易
深圳市
夏普液晶模组LQ121S1LG86规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ121S1LG86规格书 |
LD-25101A |
English + Japanese |
1 M |
29 |
2013-1-17 |
最新 |
|

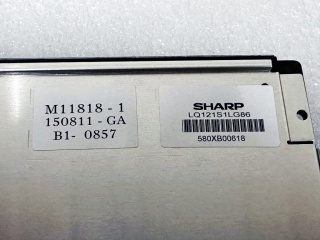

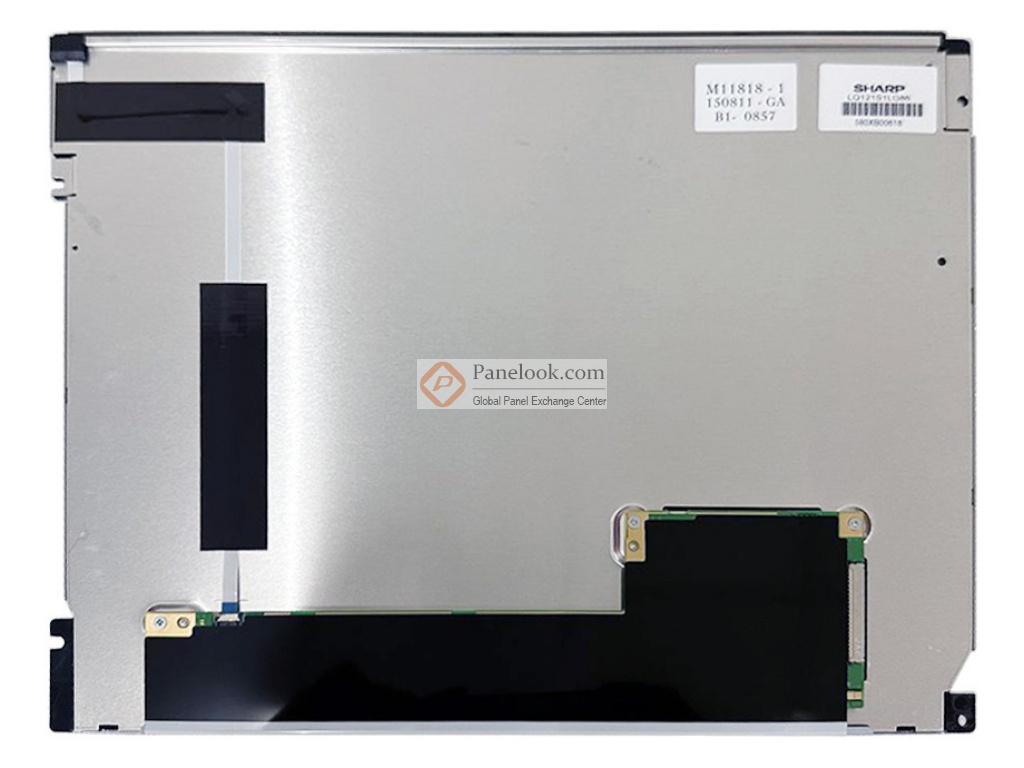

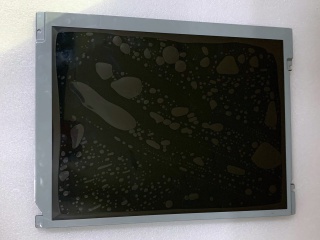

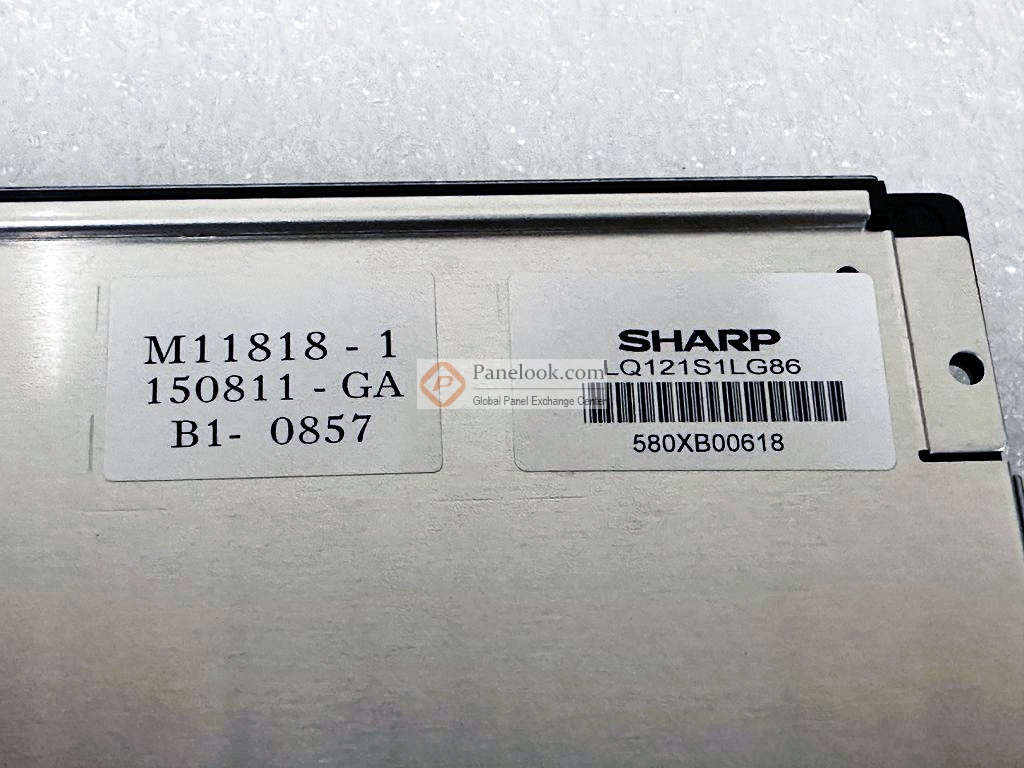

夏普液晶模组LQ121S1LG86综述
夏普 (Sharp) 推出的LQ121S1LG86是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面， Strong 2。它的工作温度为 -30 ~ 70°C，存储温度为 -30 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于工业，户外高亮。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为量产中。目前LQ121S1LG86在屏库上有9条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2013年07月26日对此型号首次建立参数，并于2025年08月18日对参数进行了最后更新。根据夏普 (Sharp)于2013年1月17日发布的版本号为LD-25101A的产品规格书，LQ121S1LG86显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为276(宽)×209(高)×9.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重600g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。LQ121S1LG86采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ121S1LG86液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ121S1LG86的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
