RGB垂直条状
- 显示区域
- 211.2(H)×158.4(V) mm
- 外观尺寸
- 243(H)×183.8(V)×11.5(D) mm
- 面板重量
- 600g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 350 cd/m² (Typ.)
- 对比度
- 300:1 (Min.) (TM)
- 可视角度
- 70/70/50/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 10/25 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
6.6W
- 光源类型
- 2 pcs CCFL, 50K小时, 无驱动
- 信号接口
-

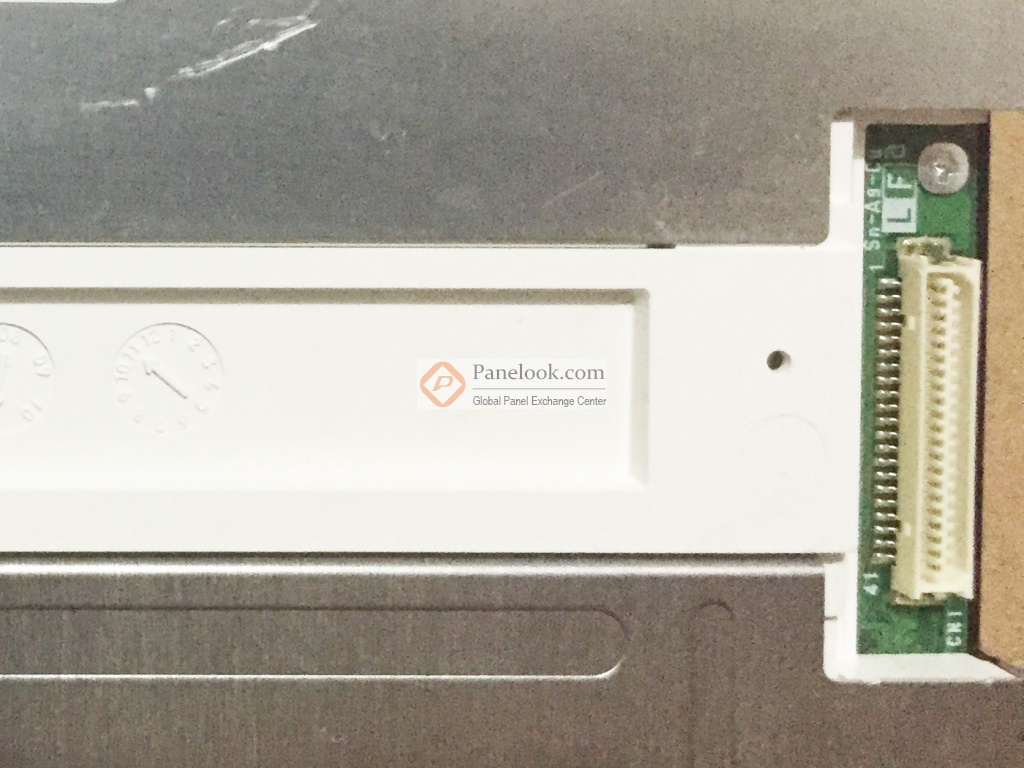

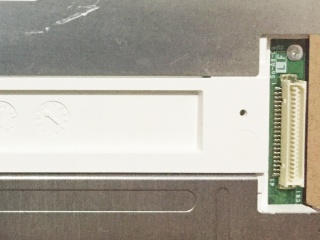

CMOS (1 ch, 6-bit) , 41 pins , 端子
- 驱屏电压
- 3.3/5.0V (Typ.)(VCC)
- 工作环境
- 工作温度 -30 ~ 80 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.0G (19.6 m/s²)
LQ104S1DG31 长期供应 贸易
 深圳市
夏普液晶模组LQ104S1DG31规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ104S1DG31规格书 |
LD-18815C |
English |
932.8 K |
19 |
2008-7-1 |
最新 |
|
|
|
LQ104S1DG31规格书 |
LD-18815B |
English |
681.8 K |
18 |
2006-12-22 |
|
|
夏普液晶模组LQ104S1DG31概况

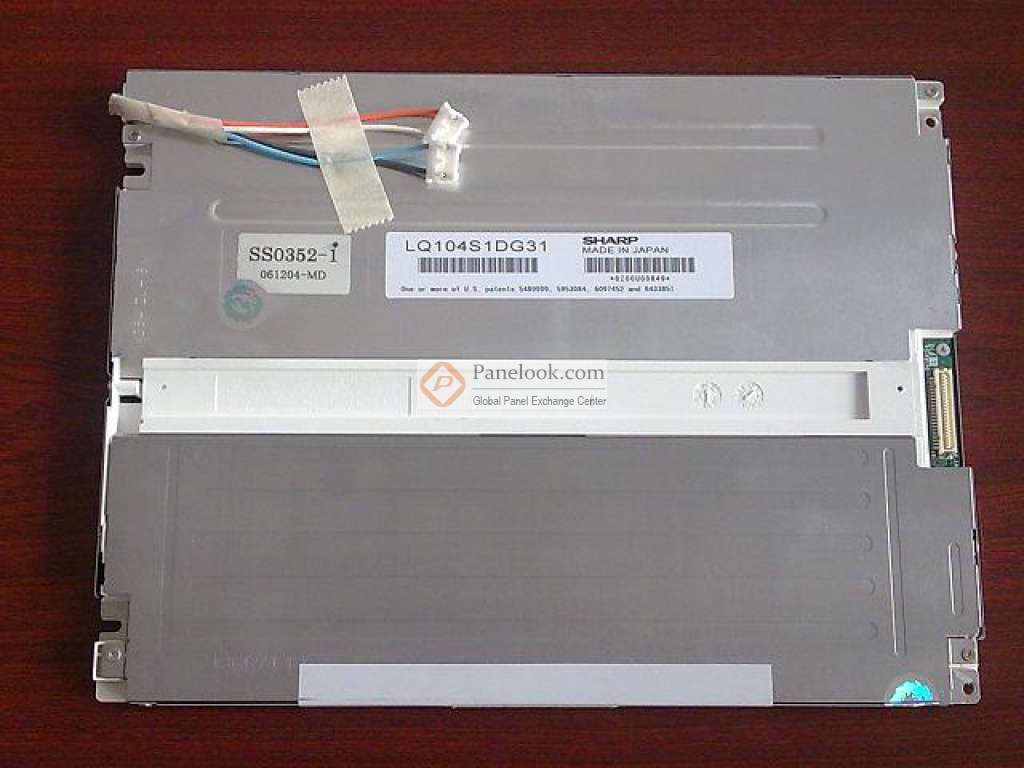

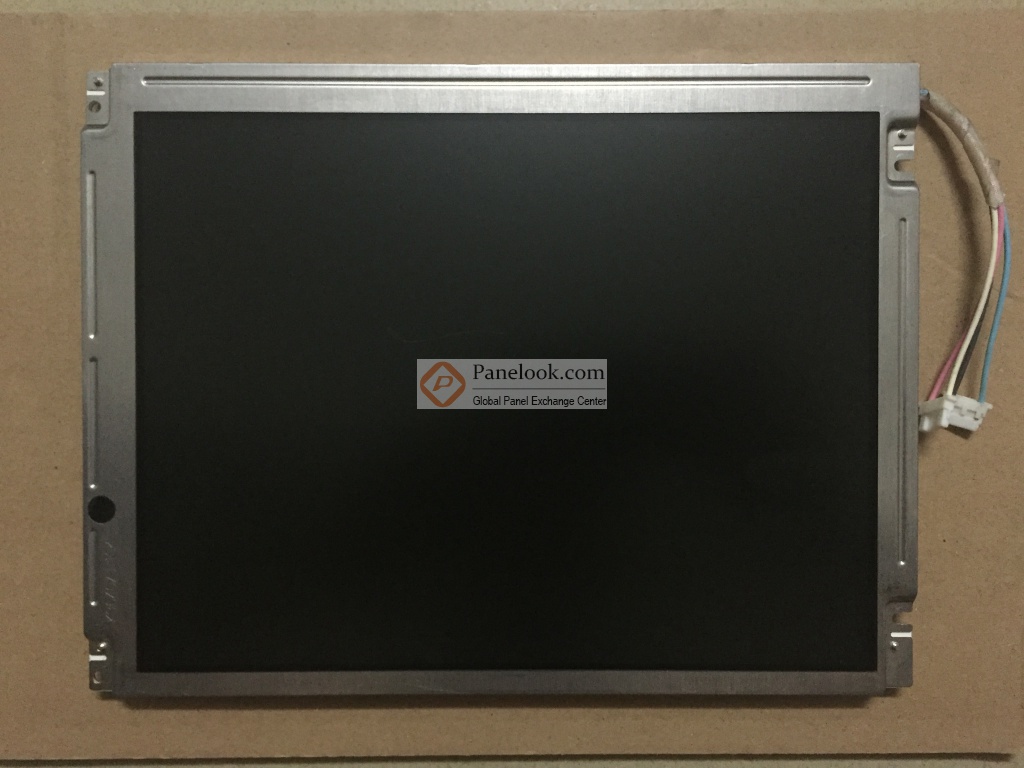

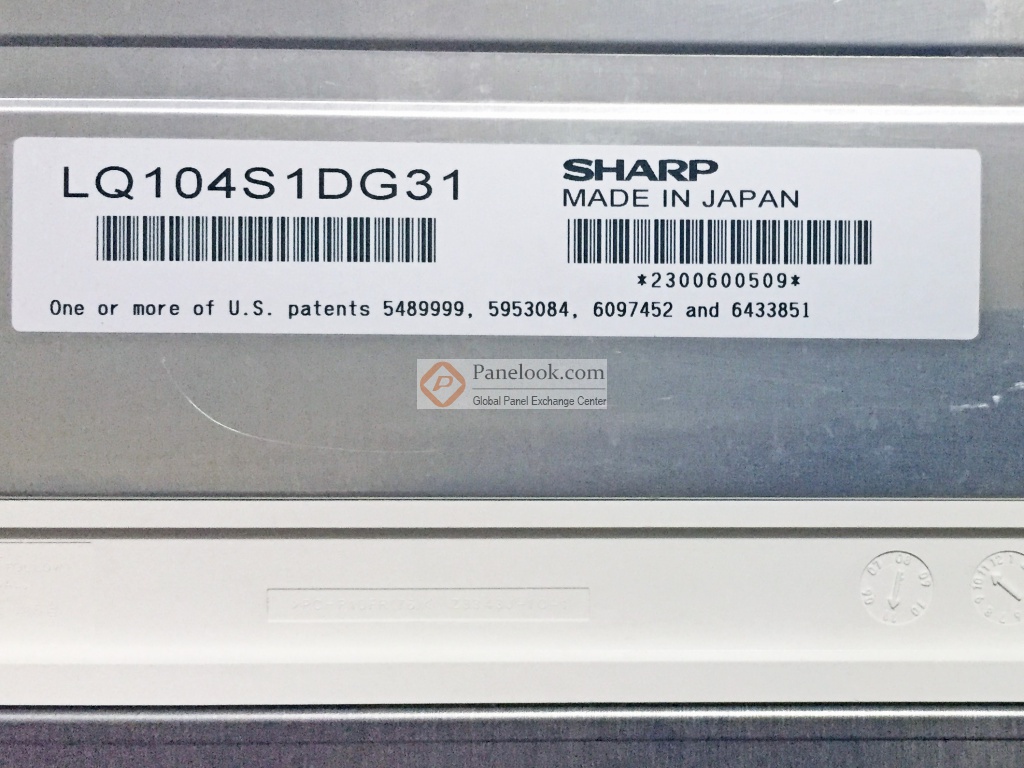

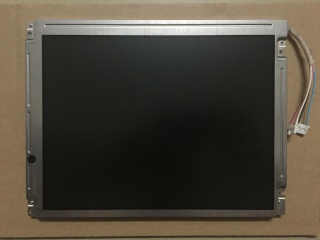

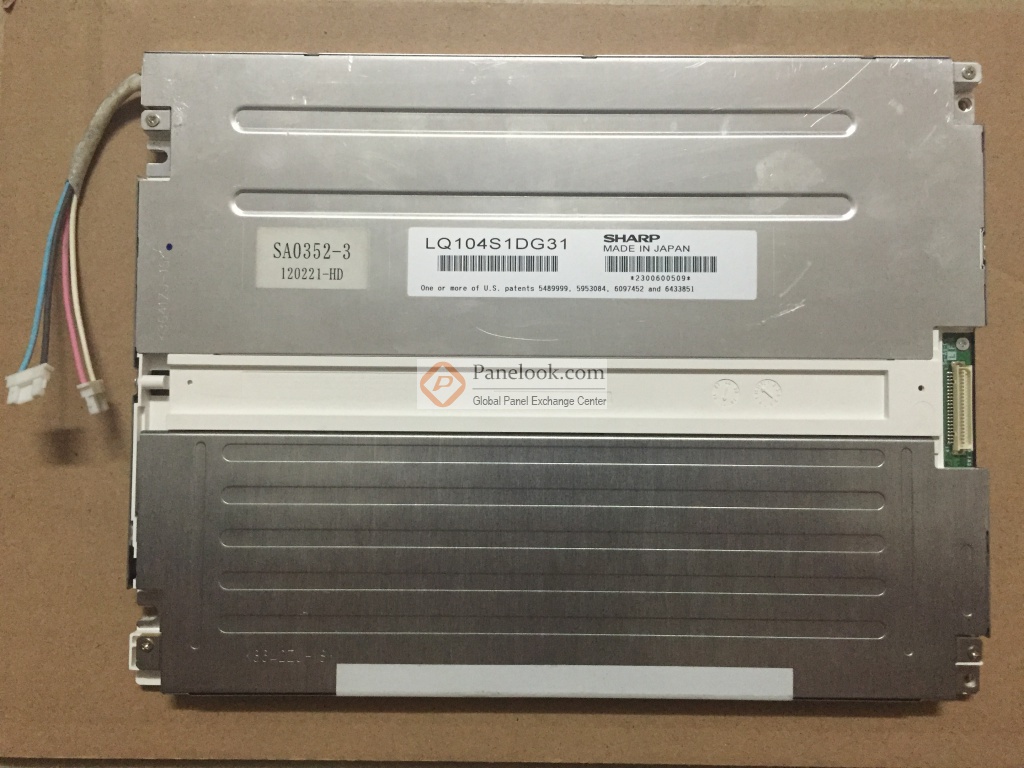

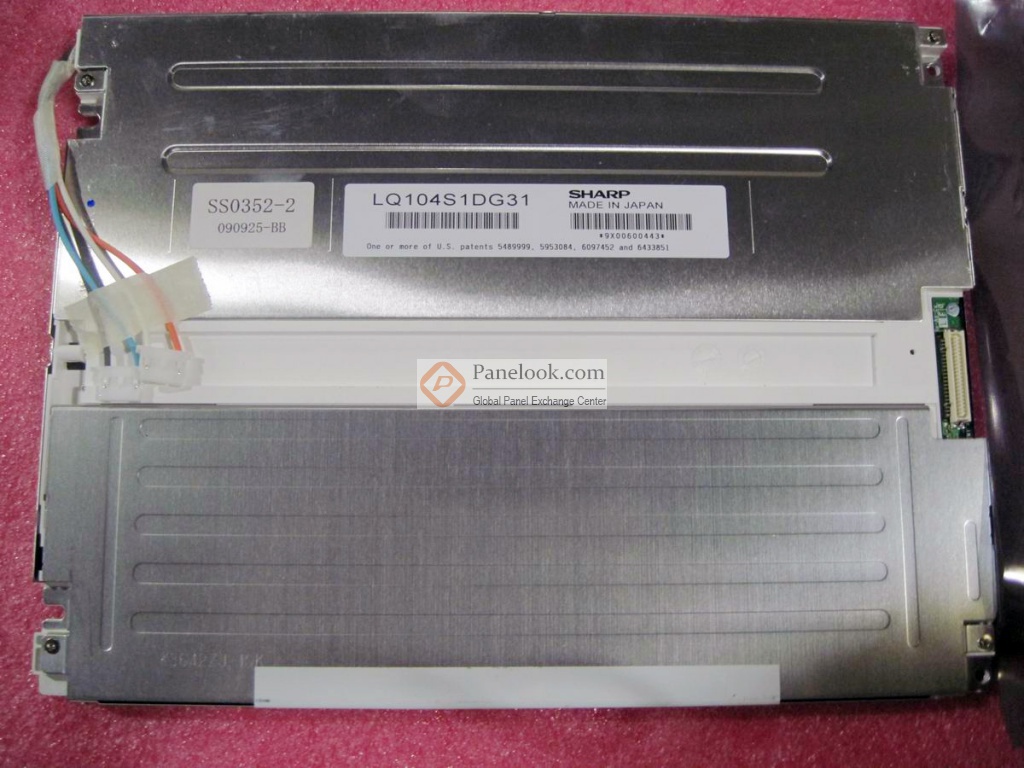

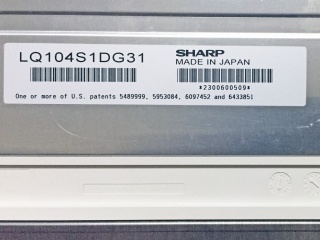

LQ104S1DG31是夏普 (Sharp)推出的一款10.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 宽温，背光易换，寿命大于5万小时，180度翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2006年Q3量产，于2013年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年08月23日对此型号首次建立参数，并于2025年01月21日对参数进行了最后更新。根据夏普 (Sharp)于2008年7月1日发布的版本号为LD-18815C的产品规格书，LQ104S1DG31显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2(宽)×158.4(高) mm，外观尺寸为243(宽)×183.8(高)×11.5(厚) mm，可视尺寸为215.4(宽)×162.4(高) mm，表面处理为雾面，Hard coating (3H)，产品净重600g (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。LQ104S1DG31采用了CMOS (1 ch, 6-bit)信号接口，总共41 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LQ104S1DG31的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
|
