| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 夏普 (Sharp) |
| 8.5英寸 |
| 800(RGB)×480, WVGA, 15:9 |
| 184.8(H)×110.88(V) mm |
| 420g (Typ.) |
| 200 cd/m² (Min.) |
55/55/60/40 (Typ.)(CR≥10)  |
| 12 o'clock |
| 262K |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LQ085Y3DG01 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 222.7(H)×134(V)×12.5(D) mm | |
| 雾面 | |
| 250:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 30/50 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 1 pcs CCFL, 20K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 75 °C, 存储温度: -25 ~ 75 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LQ085Y3DG01规格书 | LCY-W05302A | English | 1.5 M | 21 | 2005-3-17 | ||
|
|
LQ085Y3DG01规格书 | LCY-W05302B | Japanese | 1 M | 21 | 2005-11-25 | 最新 |

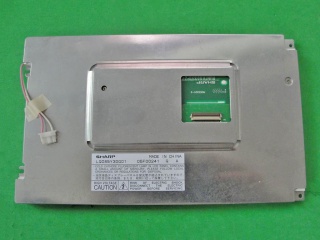

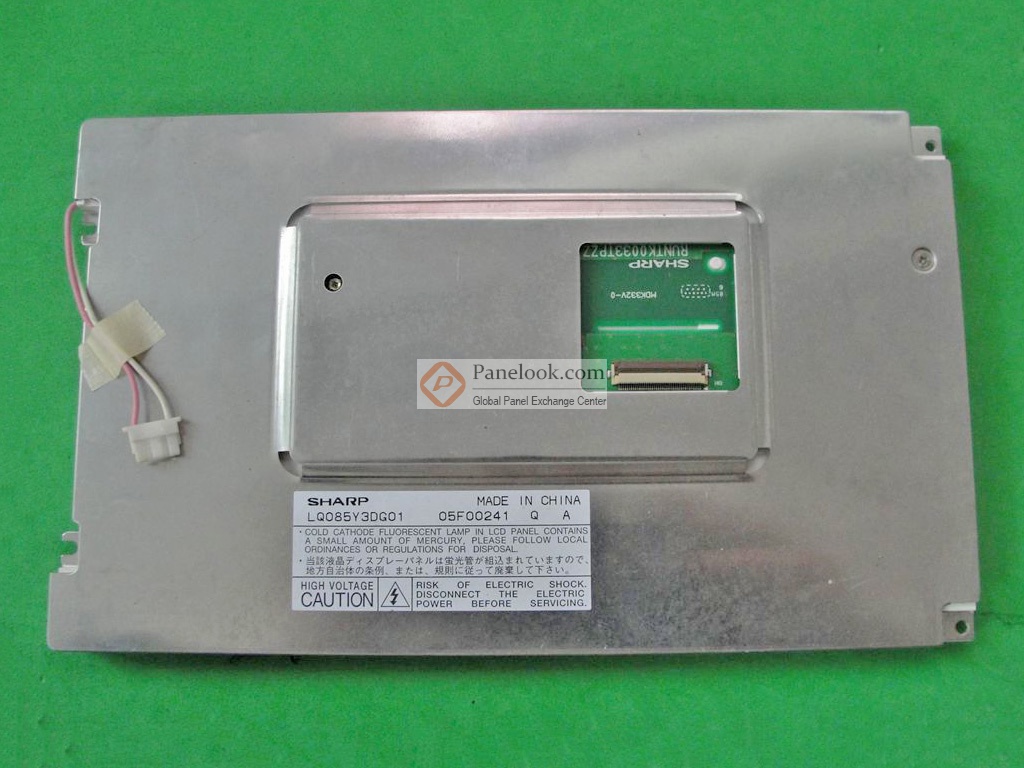

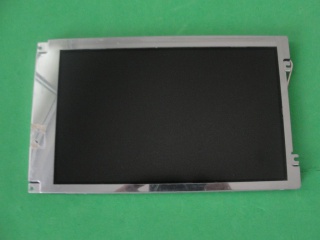

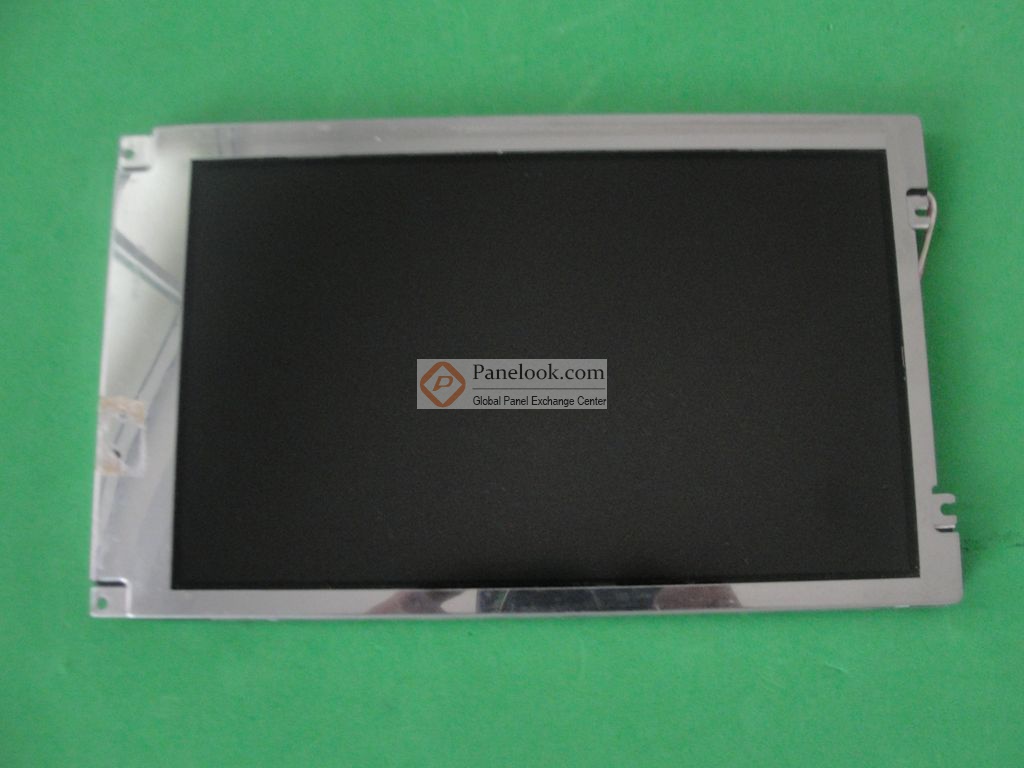

LQ085Y3DG01是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的8.5英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据夏普 (Sharp)于2005年11月25日发布的版本号为LCY-W05302B的产品规格书，LQ085Y3DG01显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为184.8×110.88 (宽×高) mm，可视尺寸为189.8×116.0 (宽×高) mm，外观尺寸为222.7×134 (宽×高)×12.5(厚) mm，表面处理为雾面，产品净重420g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。LQ085Y3DG01采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。如果开发新产品想采用LQ085Y3DG01液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ085Y3DG01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前LQ085Y3DG01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月11日对此型号首次建立参数，并于2025年08月28日对参数进行了最后更新。它的工作温度为 0 ~ 75°C，存储温度为 -25 ~ 75°C。基于它表面雾面等特征，此型号推荐使用于数码相框，便携式DVD。
