RGB垂直条状
分辨率
800(RGB)×600, SVGA, 4:3
- 外观尺寸
- 199.5×149.5×12.1 mm (H×V×D)
- 显示区域
- 170.4×127.8 mm (H×V)
- 屏幕重量
- 405g (Max.)
- 表面处理
- 雾面，Hard coating
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 600 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 65/65/55/60 (Typ.)(CR≥10)
- 响应速度
- 5/21 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K/16.2M
- 适用于
-
- 消耗功率
- 5.9W
- 背光类型
- 2 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

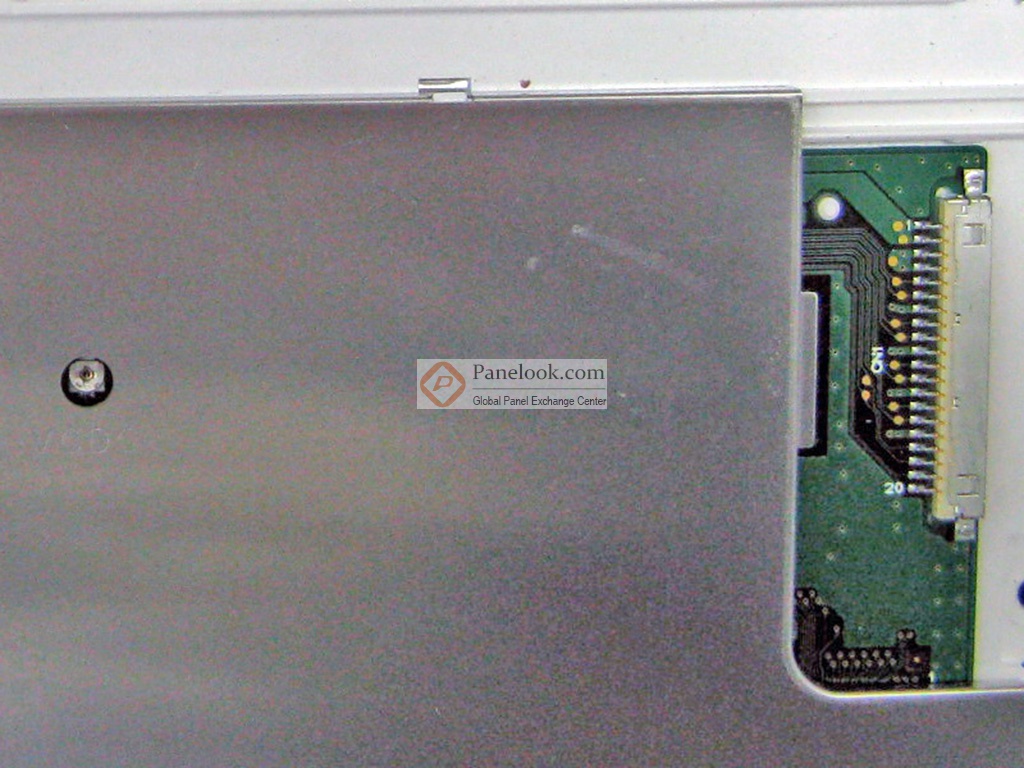

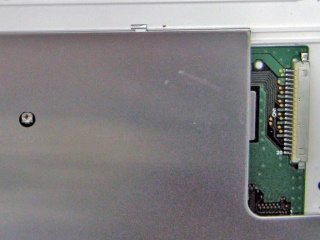

- LVDS (1 ch, 6/8-bit) , 端子 , 20 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -30 ~ 80 °C , 抗振能力: 2.0G (19.6 m/s²)
LQ084S3LG01 长期供应 贸易
 中国台湾
夏普液晶模组LQ084S3LG01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ084S3LG01规格书 |
LCY-W07802 |
English |
980.9 K |
24 |
2007-8-14 |
最新 |
|
|
LQ084S3LG01规格书 |
LA1-06073 |
English |
843.3 K |
21 |
2006-12-27 |
|
|
夏普液晶模组LQ084S3LG01验货标准(IIS)
夏普液晶模组LQ084S3LG01概况

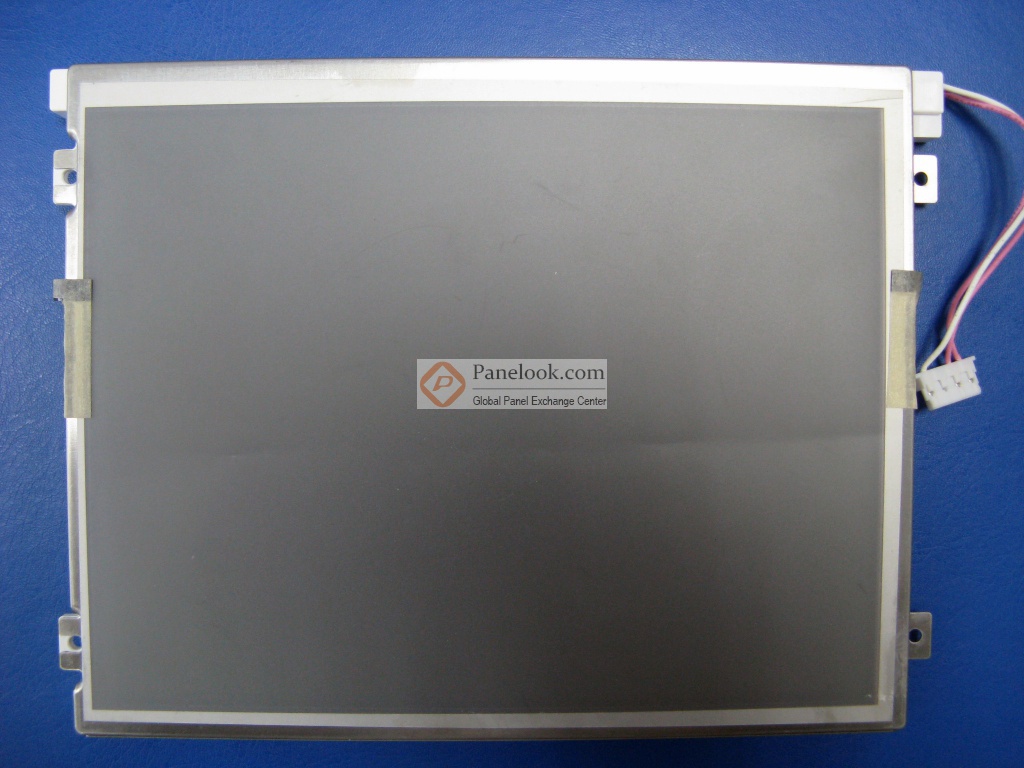

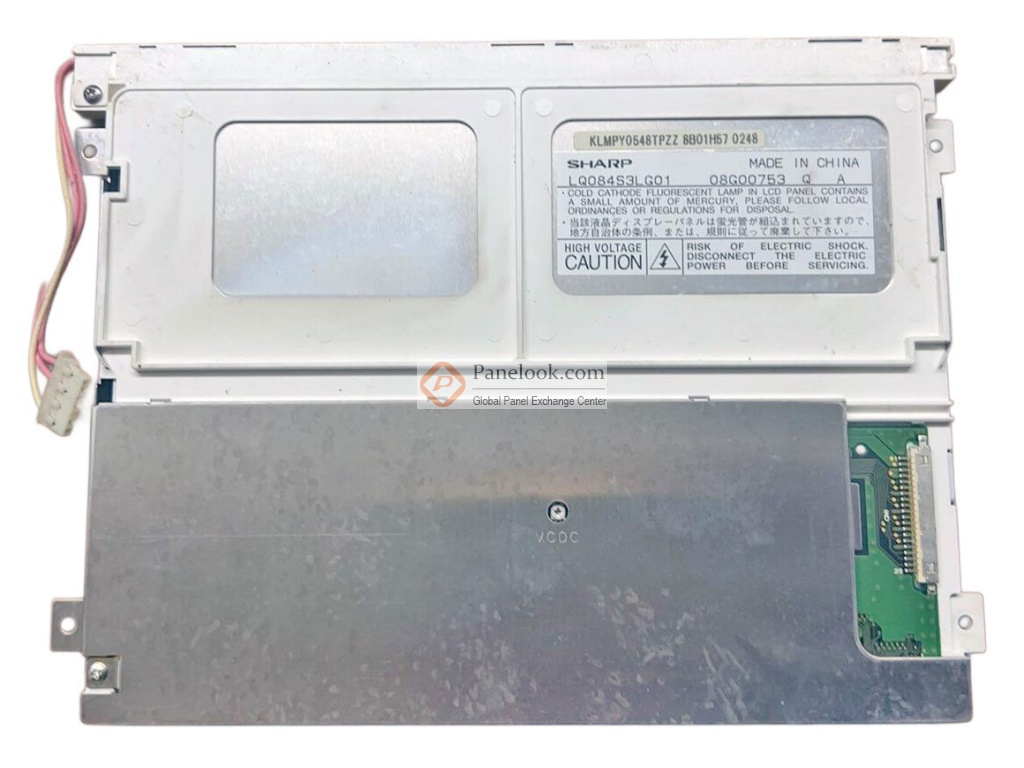

LQ084S3LG01是夏普 (Sharp)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 宽温，背光易换，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面， Strong LCD2。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2007年Q3量产，于2013年Q1停产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年06月11日对此型号首次建立参数，并于2023年12月27日对参数进行了最后更新。根据夏普 (Sharp)于2007年8月14日发布的版本号为LCY-W07802的产品规格书，LQ084S3LG01显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4(宽)×127.8(高) mm，外观尺寸为199.5(宽)×149.5(高)×12.1(厚) mm，可视尺寸为175.5(宽)×133.0(高) mm，表面处理为雾面，Hard coating，产品净重405g (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。LQ084S3LG01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LQ084S3LG01的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
|
