夏普液晶模组LQ070K1LX80概况-全球液晶屏交易中心-屏库

人气指数：9700 2025-12-15 03:18

夏普液晶模组LQ070K1LX80主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2012,Q3
开始量产
2012,Q4
最后下单
2018,Q3
最后出货
2019,Q1

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

夏普 (Sharp)

7.0英寸

800(RGB)×1280, WXGA, 10:16

93.6(H)×149.76(V) mm

80.7g (Max.)

450 cd/m² (Typ.)

80/80/80/80 (Typ.)(CR≥10)

16.7M, 55% NTSC

60Hz

1.54W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LQ070K1LX80
a-Si TFT-LCD, 液晶模组
RGB垂直条状
104(H)×162.4(V)×3.96(D) mm
-
800:1 (Typ.) (透射)
ASV，常黑显示，透射式
25 (Typ.)(Tr+Td) ms

无触摸
WLED, 15K小时, 无驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 8-bit) , 39 pins , 端子

3.3V (Typ.)

工作温度: -10 ~ 60 °C, 存储温度: -20 ~ 70 °C , 耐振动性: 2.9G (28.4 m/s²)

夏普液晶模组LQ070K1LX80规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LQ070K1LX80规格书	LCY-W12204B	English	1.6 M	29	2014-3-4	最新	付费下载
LQ070K1LX80规格书	LCY-11656B	English	4.5 M	29	2012-4-19		付费下载
LQ070K1LX80规格书	LCY-W12204A	English	1.1 M	29	2012-10-18		付费下载

夏普液晶模组LQ070K1LX80变更通知

	文件类型	文件编号	原厂发布日期
	LQ070K1LX80产品停产通知单（EOL）	PCN-2018-0220-01-LX80	2018-2-20	下载文件

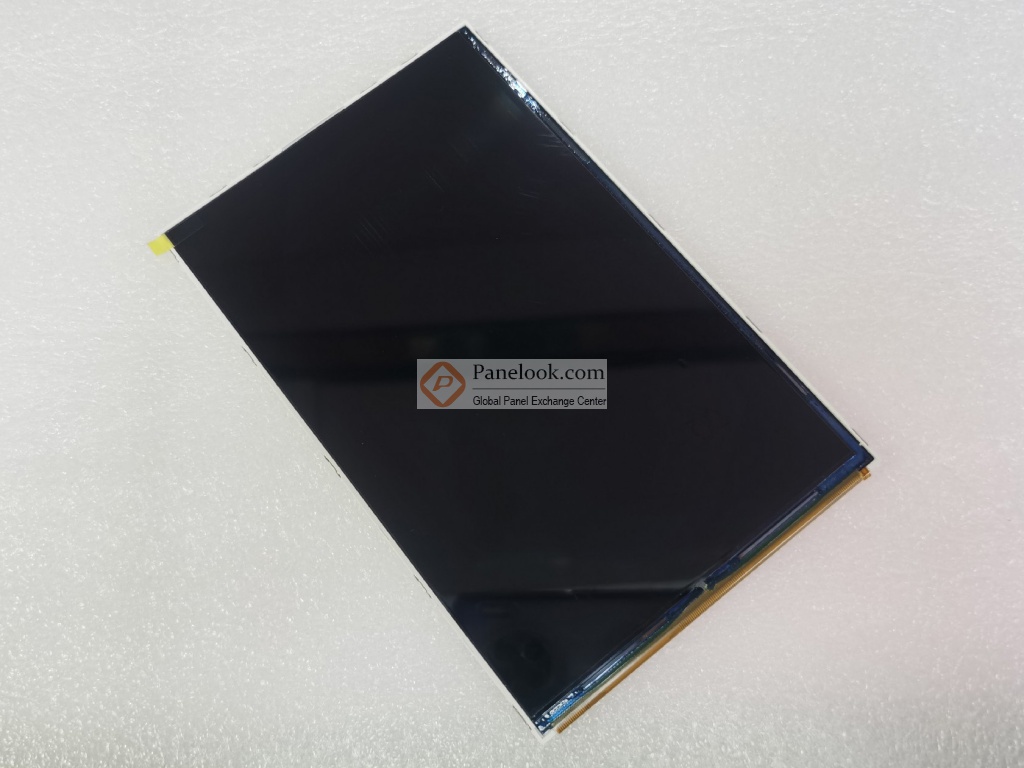

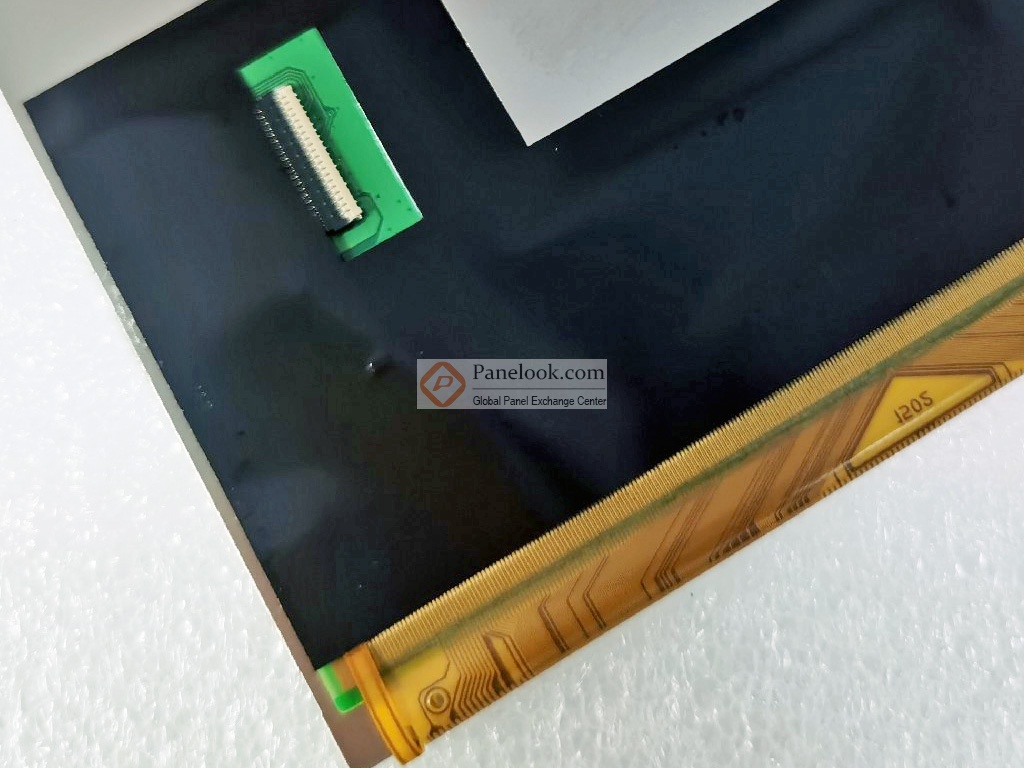

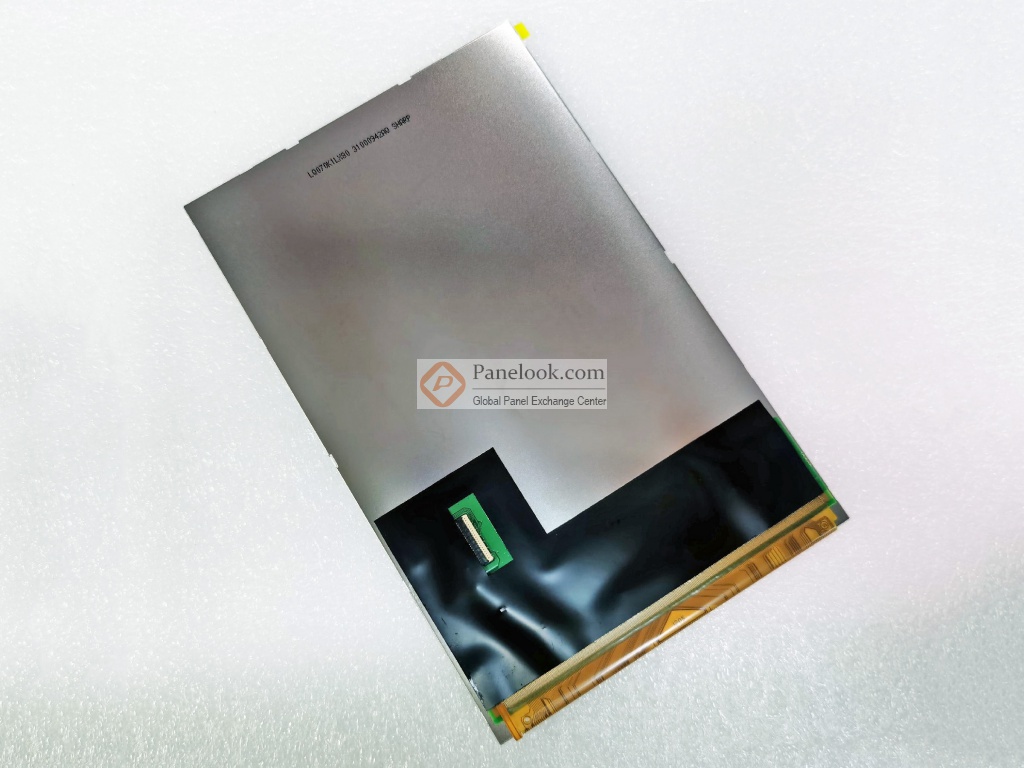

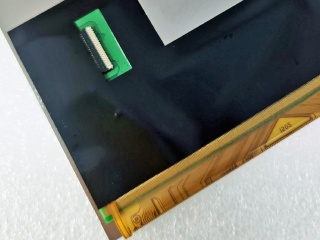

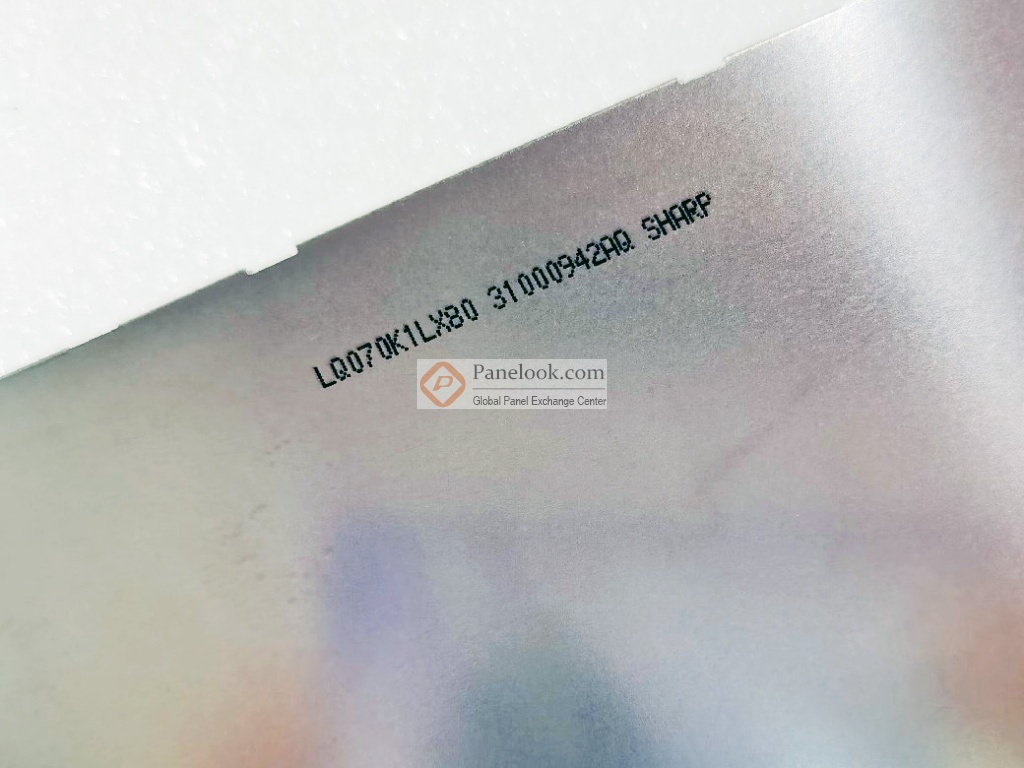

夏普液晶模组LQ070K1LX80图片

夏普液晶模组LQ070K1LX80综述

LQ070K1LX80是夏普 (Sharp)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 肖像模式，3G抗震，白光LED背光，左右翻转显示， Value IA。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2012年Q4量产，于2019年Q1停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月26日对此型号首次建立参数，并于2025年12月15日对参数进行了最后更新。根据夏普 (Sharp)于2014年3月4日发布的版本号为LCY-W12204B的产品规格书，LQ070K1LX80显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为217 PPI。它的显示区域尺寸为93.6(宽)×149.76(高) mm，外观尺寸为104(宽)×162.4(高)×3.96(厚) mm，产品净重80.7g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。LQ070K1LX80采用了LVDS (1 ch, 8-bit)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LQ070K1LX80的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
