像素布局
RGB垂直条状
显示区域 79.2(H)×58.32(V) mm外观尺寸 104.5(H)×79.6(V)×6.75(D) mm
面板重量 95.0±5.0g表面处理 Hard coating (3H)
面板亮度 65 cd/m² (Typ.)对比度 5.5:1 (Typ. light on); 4.5:1 (Typ. light off) (RF)
可视角度 40/40/35/35 (Typ.)(CR≥2)  工作模式 TN，常白显示，反射式
视角方向 12 o'clock反应时间 30/50 (Typ.)(Tr/Td) ms
-
功率消耗
-
光源类型 1 pcs CCFL, 10K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
Parallel RGB (1 ch, 6-bit) , 50 pins , FPC
- 驱屏电压
- 5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 70 °C
夏普液晶模组LQ039Q2DS51规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ039Q2DS51规格书 |
LCY-99003A |
English |
1009.2 K |
20 |
1999-1-8 |
最新 |
|
夏普液晶模组LQ039Q2DS51综述

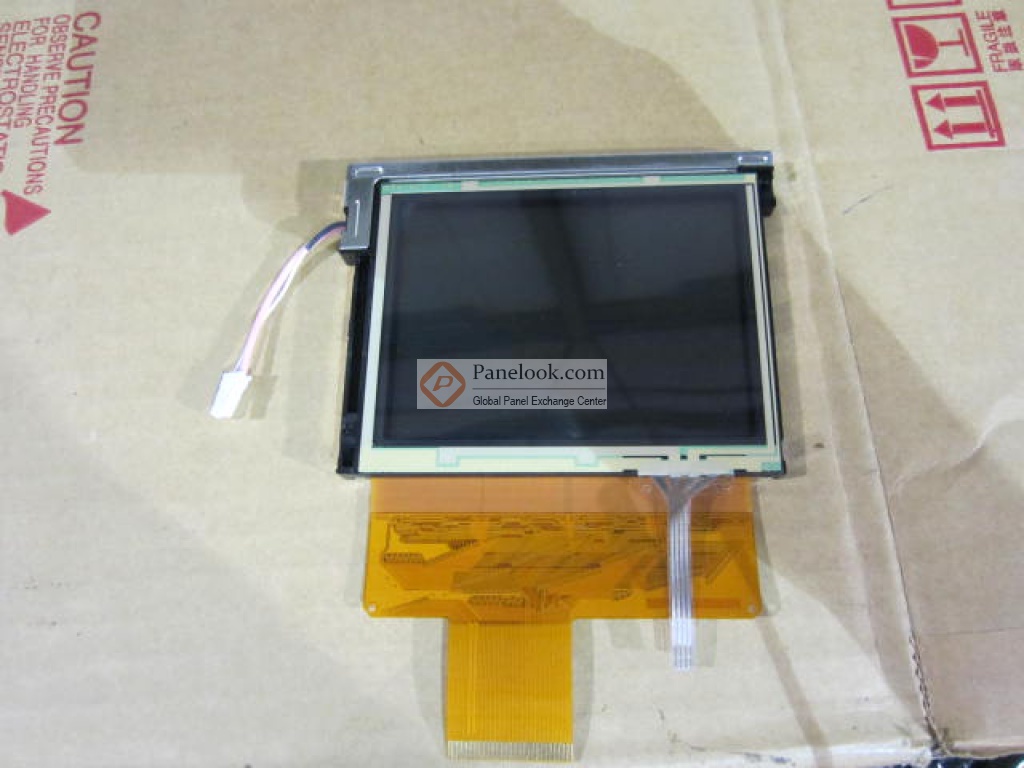

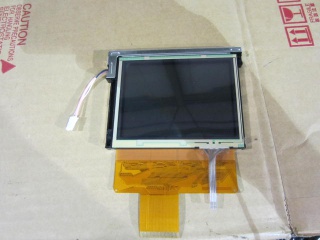

夏普 (Sharp) 推出的LQ039Q2DS51是一款采用a-Si TFT-LCD技术的3.9英寸液晶模组产品，它装配有CCFL背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，反射式，上/下,左/右翻转显示。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 70°C。此型号适合应用于手持终端。根据屏库掌握的情报此产品于1999年Q1量产，当前生产状态为已停产。目前LQ039Q2DS51在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。根据夏普 (Sharp)于1999年1月8日发布的版本号为LCY-99003A的产品规格书，LQ039Q2DS51显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为79.2×58.32 (宽×高) mm，外观尺寸为104.5(宽)×79.6(高)×6.75(厚) mm，表面处理为Hard coating (3H)，产品净重95.0±5.0g。背光方面此产品采用了1 pcs CCFL发光的前光源，光源的使用寿命为10K小时，不含背光驱动。LQ039Q2DS51采用了Parallel RGB (1 ch, 6-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ039Q2DS51液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ039Q2DS51的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
