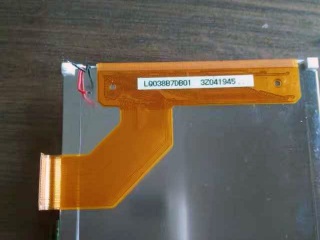

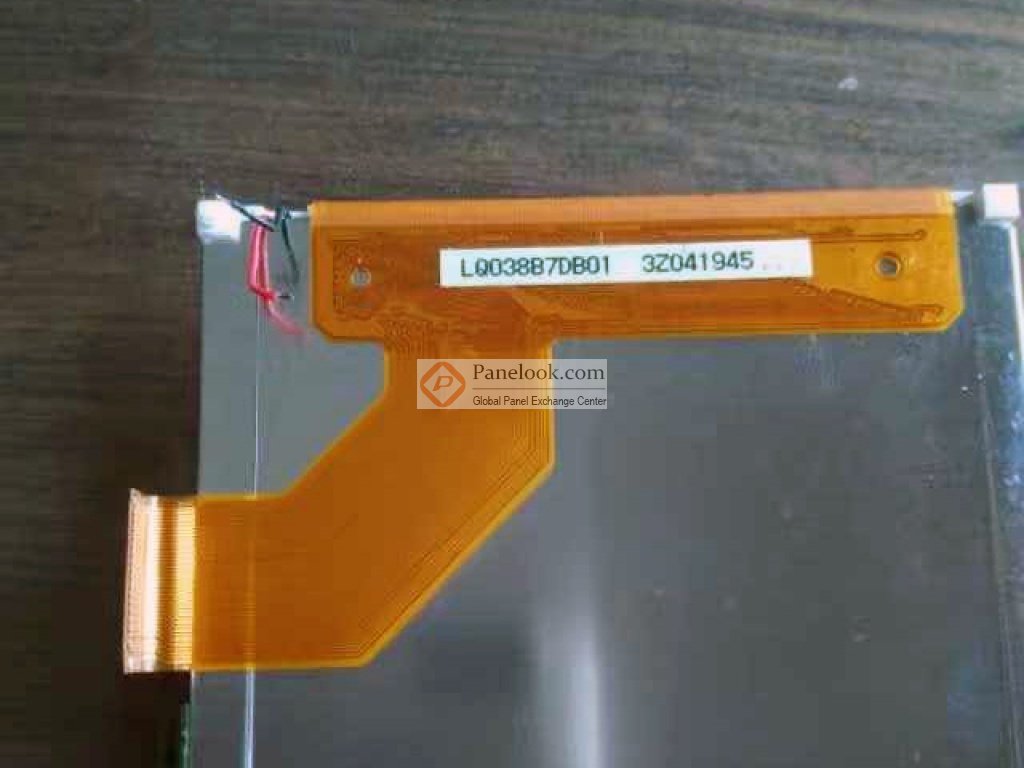

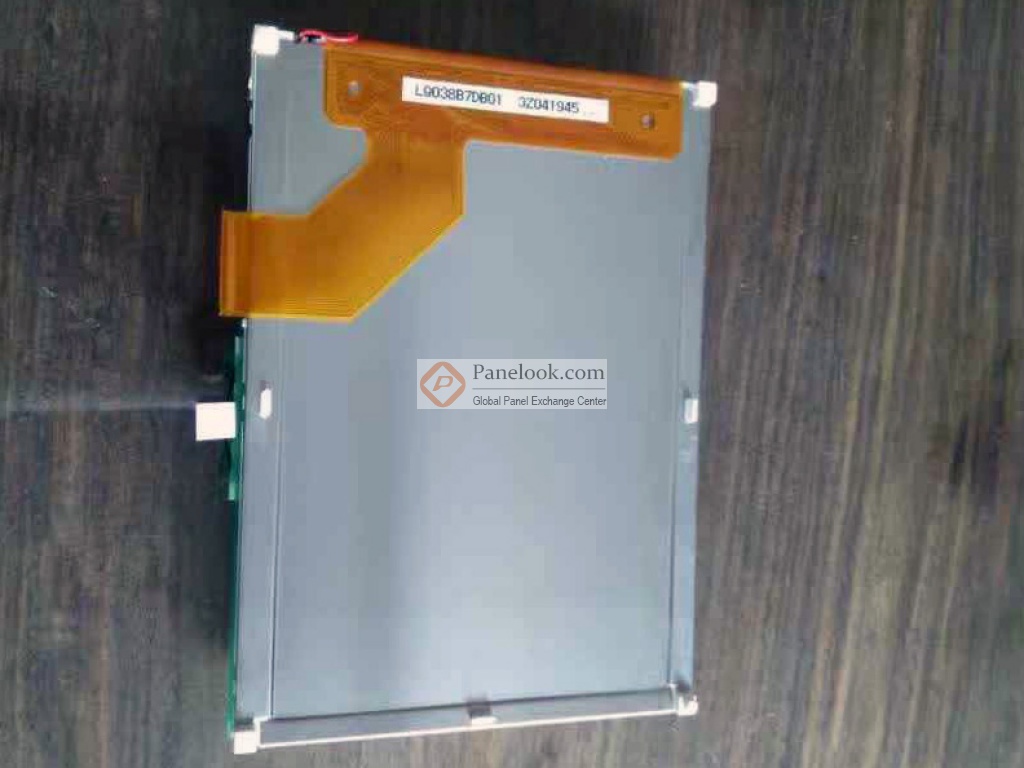

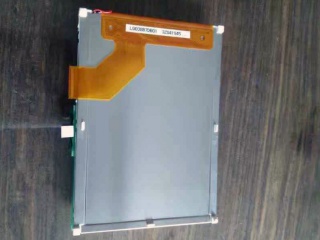

夏普液晶模组LQ038B7DB01主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2002,Q3
- 开始量产
2002,Q3
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
- 面板品牌
- 夏普 (Sharp)
- 面板型号
- LQ038B7DB01
- 面板尺寸
- 3.8英寸
- 面板类型
- a-Si TFT-LCD, 液晶模组
- 像素数量
- 320(RGB)×480, HVGA, 2:3
- 像素布局
- RGB垂直条状
- 显示区域
- 52.8(H)×79.2(V) mm
- 外观尺寸
- 64.9(H)×92.3(V)×2.2(D) mm
- 面板重量
- 25.0±5.0g
- 表面处理
- Clear，Hard coating
- 面板亮度
- -
- 对比度
- 60:1 (Typ.) (TM)
8:1 (Typ.) (RF)
- 可视角度
- 40/40/40/50 (Typ.)(CR≥2)
- 工作模式
- TN，常白显示，透反射式
- 视角方向
- 6 o'clock
- 反应时间
- 20/35 (Typ.)(Tr/Td)
- 显示颜色
- 262K
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 无背光
- 信号接口
- Parallel RGB (1 ch, 6-bit) , 39 pins , FPC
- 驱屏电压
- 4.8/3.3/13.0/-10.0V (Typ.)(VSHA/VSHD/VDD/VEE)
- 工作环境
- 工作温度 -10 ~ 60 °C, 存储温度 -30 ~ 75 °C
夏普液晶模组LQ038B7DB01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ038B7DB01规格书 |
LCP-02011 |
English |
661.7 K |
20 |
2002-8-29 |
最新 |
|
夏普液晶模组LQ038B7DB01综述
LQ038B7DB01是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的3.8英寸液晶模组产品，它无背光，无触摸。根据夏普 (Sharp)于2002年8月29日发布的版本号为LCP-02011的产品规格书，LQ038B7DB01显示分辨率为320(RGB)×480 (HVGA)，宽高比为2:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为52.8×79.2 (宽×高) mm，外观尺寸为64.9×92.3 (宽×高)×2.2(厚) mm，表面处理为Clear，Hard coating，产品净重25.0±5.0g。本产品无背光。LQ038B7DB01采用了Parallel RGB (1 ch, 6-bit)信号接口，总共39 pins，采用FPC连接，驱屏电压为4.8/3.3/13.0/-10.0V (Typ.)(VSHA/VSHD/VDD/VEE)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ038B7DB01液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ038B7DB01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2002年Q3量产，当前生产状态为已停产。目前LQ038B7DB01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月12日对此型号首次建立参数，并于2023年09月19日对参数进行了最后更新。它的工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 75°C。基于它肖像模式，半透射半反射式， AD-TFT (Advanced TFT)等特征，此型号推荐使用于手持终端。
|
