| 制造商 | JDI (JDI) | 型号 | LPM013M126A |
|---|---|---|---|
| 对角尺寸 | 1.28英寸 | 类型 | LTPS TFT-LCD, 液晶模组 |
| 显示区域 | 23.0208(W)×23.0208(H) mm | 外观尺寸 | 26.02(W)×27.82(H)×0.974(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 176(RGB)×176, 1:1 |
| 面板重量 | 1.20g (Typ.) | 表面处理 | Hard coating (2H) |
| 显示亮度 | - | 对比度 | 30:1 (Typ.) (反射) |
| 推荐视向 | - | 响应时间 | 4/6 (Typ.)(Tr/Td) ms |
| 可视角度 | 65/65/65/65 (Typ.)(CR≥2)  |
显示模式 | ECB，常黑显示，反射式 |
| 支持颜色 | 8色, 23% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 无背光 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 10 pins 3-wire SPI , FPC | ||
| 电压供应 | 3.3/3.3V (Typ.)(VDDA/VDD) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LPM013M126A规格书 | Tentative Ver.03 | English | 1.6 M | 37 | 2016-4-5 | ||
|
|
LPM013M126A规格书 | Ver.02 | English | 1.4 M | 38 | 2016-12-14 | 最新 | |
|
|
LPM013M126A规格书 | Tentative Rev.00 | English | 3 M | 41 | 2015-12-25 |

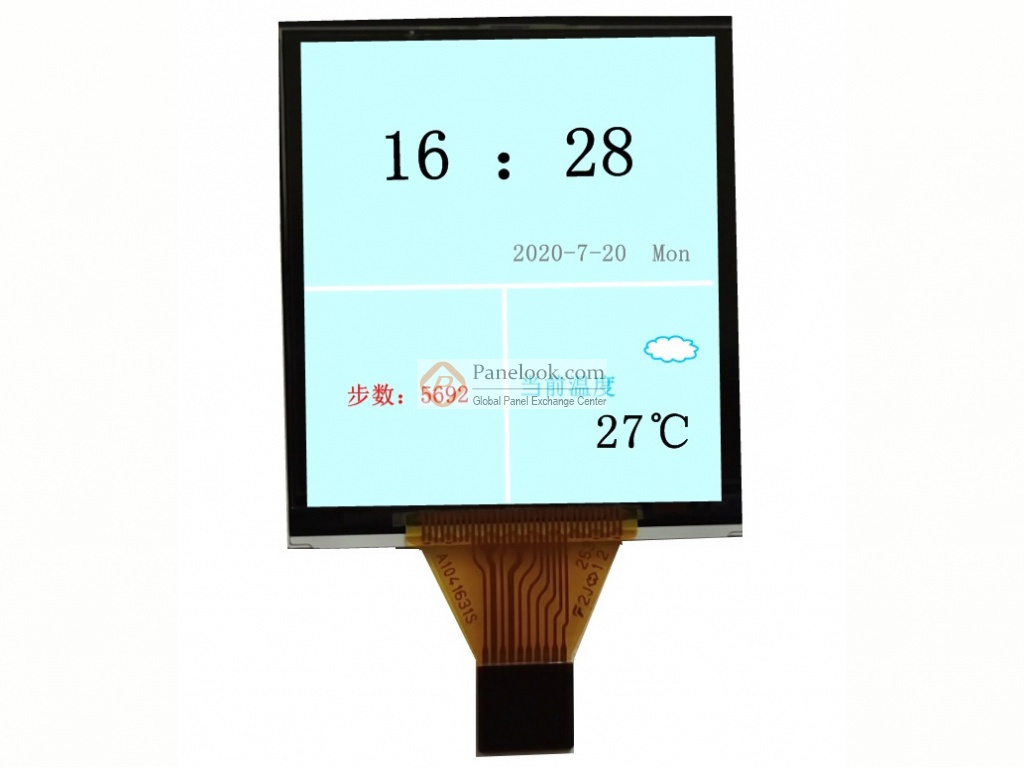

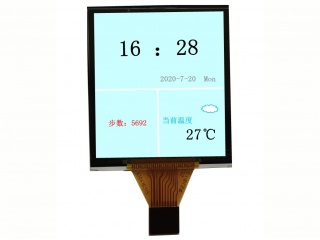

JDI (JDI) 推出的LPM013M126A是一款采用LTPS TFT-LCD技术的1.28英寸液晶模组产品，它无背光，无触摸。屏库总结它的典型特征为: 反射式， Memory in Pixel type。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于穿戴装置，正方形显示。根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前LPM013M126A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年01月14日对此型号首次建立参数，并于2024年12月09日对参数进行了最后更新。根据JDI (JDI)于2016年12月14日发布的版本号为Ver.02的产品规格书，LPM013M126A显示分辨率为176(RGB)×176，宽高比为1:1 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为23.0208×23.0208 (宽×高) mm，外观尺寸为26.02(宽)×27.82(高)×0.974(厚) mm，表面处理为Hard coating (2H)，产品净重1.20g (Typ.)。本产品无背光。LPM013M126A采用了3-wire SPI信号接口，总共10 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDDA/VDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LPM013M126A液晶模组，屏库®建议您向JDI (JDI)或其代理商了解关于LPM013M126A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
