像素布局
RGB垂直条状
显示区域 367.2(H)×229.5(V) mm外观尺寸 383.97(H)×254.5(V)×4.3(D) mm
面板亮度 275 cd/m² (Typ.)对比度 600:1 (Typ.) (TM)
可视角度 70/70/60/60 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 16 (Typ.)(Tr+Td) ms
-
外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
光源类型 14S6P WLED, 10K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP171WU6-TLB1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP171WU6-TLB1规格书 |
Ver1.0 |
English |
943 K |
30 |
2009-2-23 |
最新 |
|
LG Display液晶模组LP171WU6-TLB1验货标准(IIS)

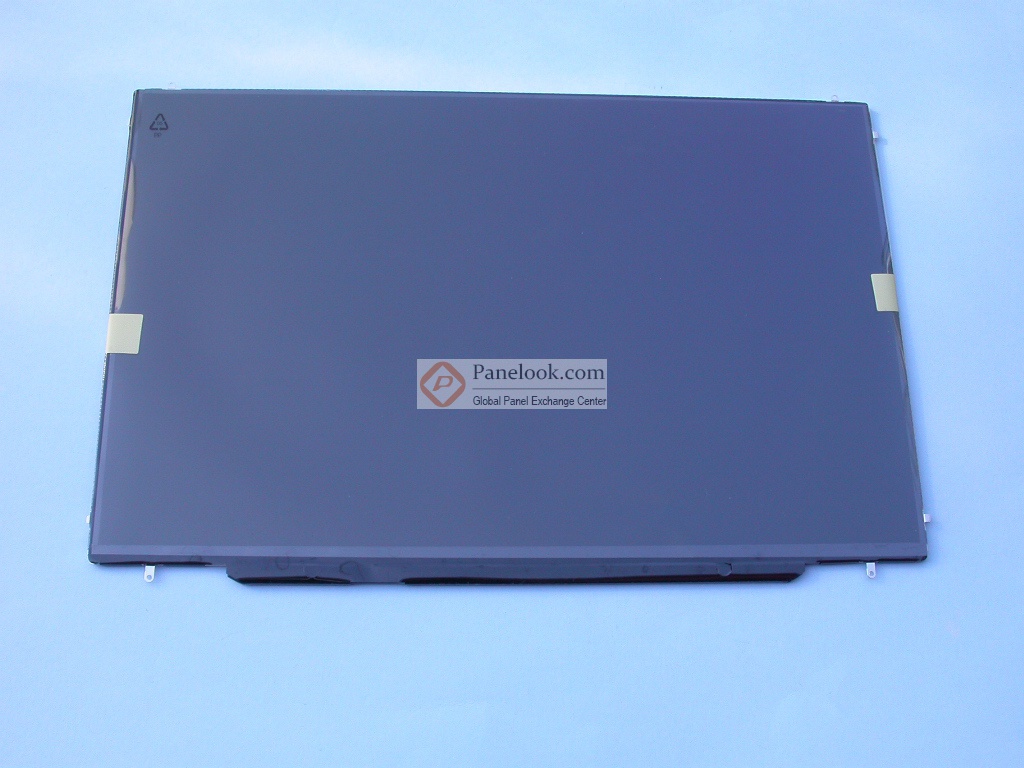

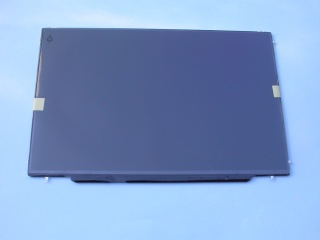

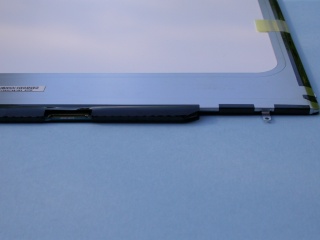

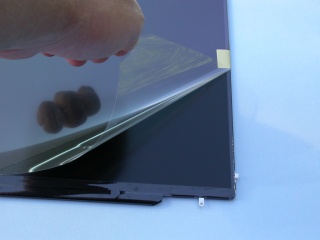

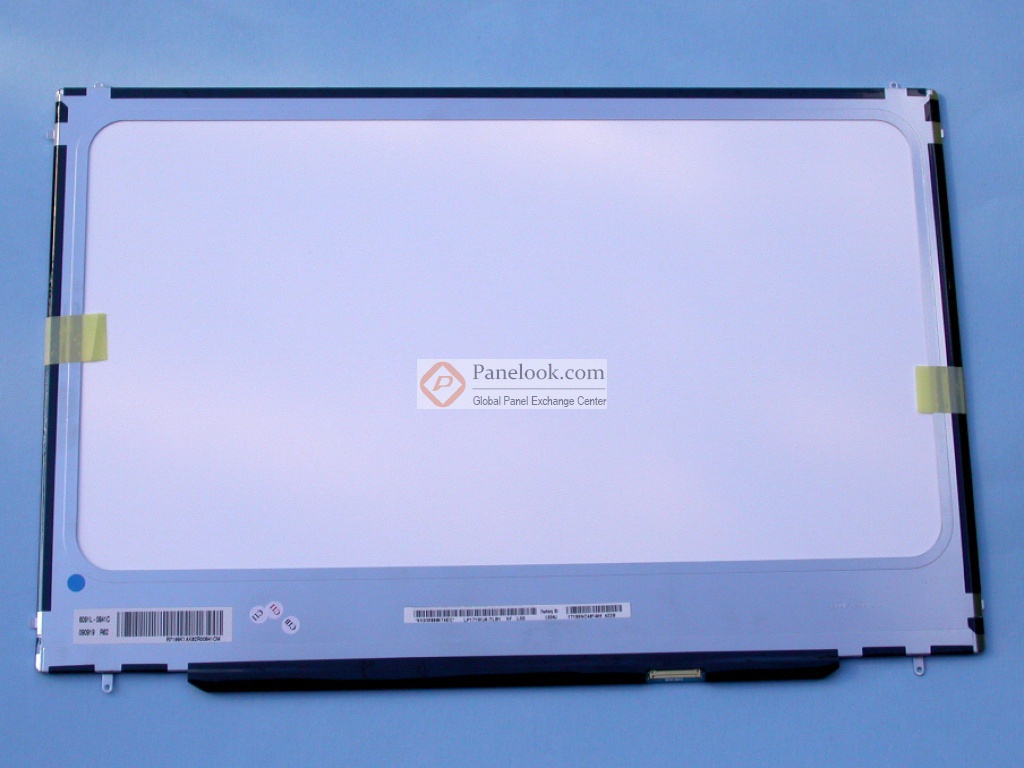

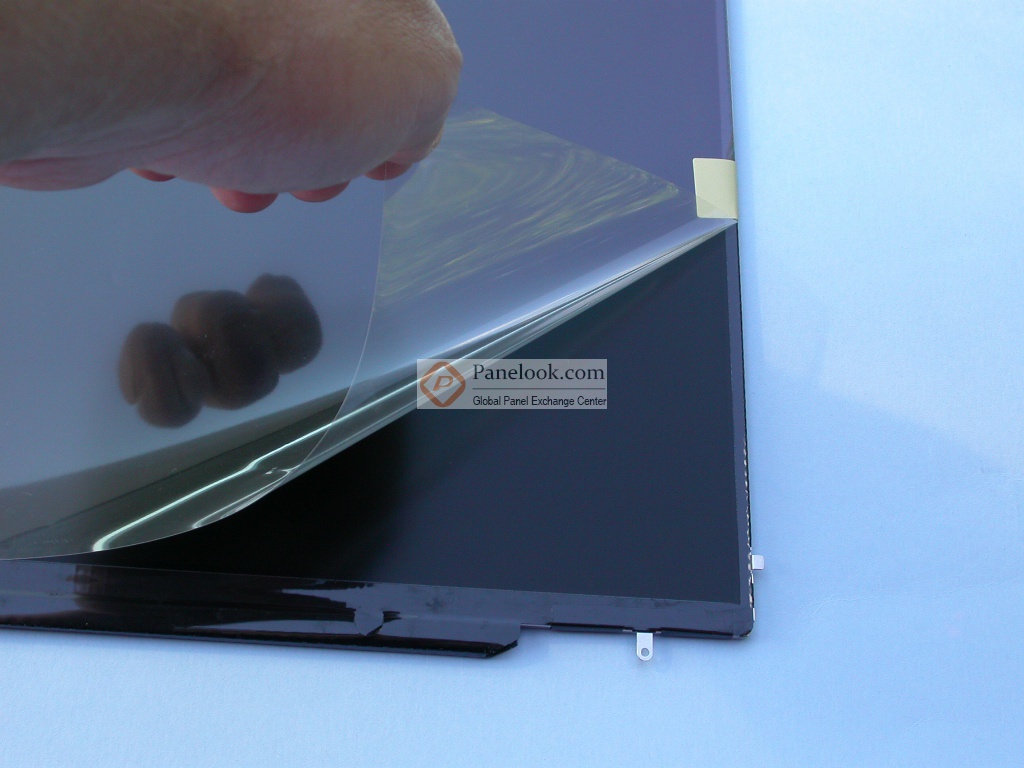

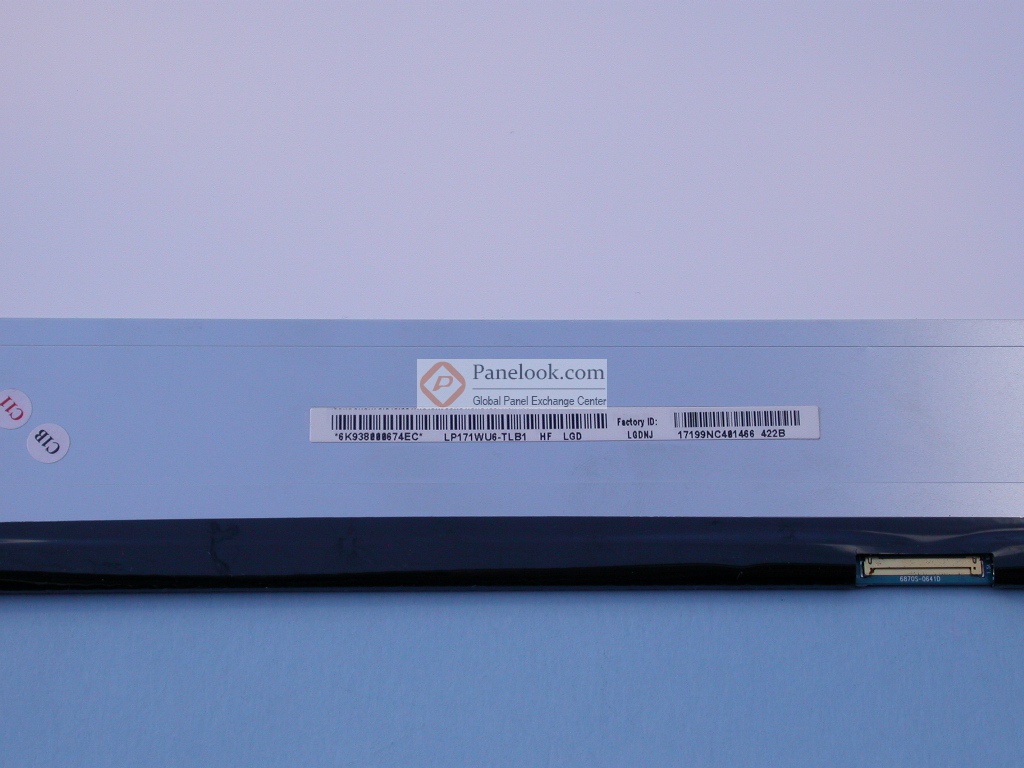

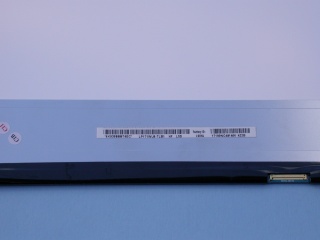

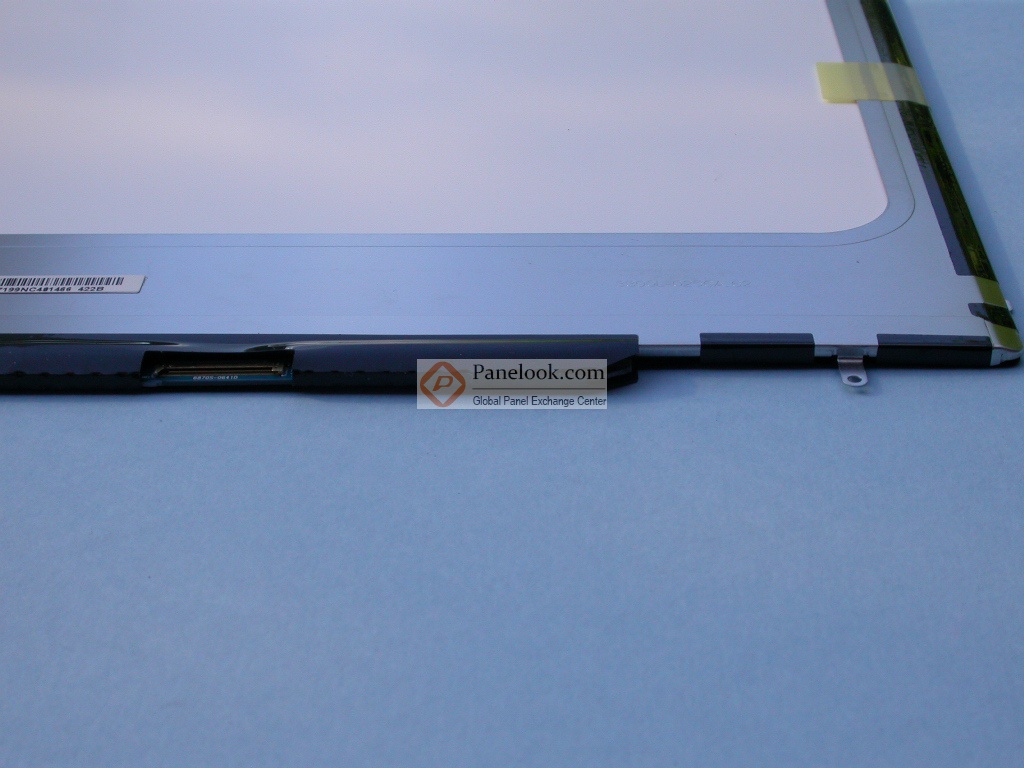

LG Display液晶模组LP171WU6-TLB1图片
LG Display液晶模组LP171WU6-TLB1综述
LG Display (LG Display) 推出的LP171WU6-TLB1 (别名: LP171WU6 (TL)(B1)) (产品代码: APP9CAD)是一款采用a-Si TFT-LCD技术的17.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前LP171WU6-TLB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2023年09月21日对参数进行了最后更新。根据LG Display (LG Display)于2009年2月23日发布的版本号为Ver1.0的产品规格书，LP171WU6-TLB1显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为367.2×229.5 (宽×高) mm，可视尺寸为370.6×232.9 (宽×高) mm，外观尺寸为383.97(宽)×254.5(高)×4.3(厚) mm，表面处理为雾面，产品净重565g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了14S6P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LP171WU6-TLB1采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP171WU6-TLB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP171WU6-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
