LG Display液晶模组LP164WD1-TLA1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
--
- 开始量产
2008,Q3
- 最后下单
2011,Q1
- 最后出货
2011,Q2
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
LG Display (LG Display) |
面板型号 |
LP164WD1-TLA1 |
| 面板尺寸 |
16.4英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 像素数量 |
1600(RGB)×900, HD+, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域
| 362.4(H)×203.85(V) mm |
外观尺寸 |
375(H)×219.1(V)×6.5(D) mm |
|---|
| 面板重量 |
625g (Max.) |
表面处理 |
镜面 (Haze 0%)，Hard coating (3H)，反射率 5.0% (Max.) |
| 面板亮度 |
200 cd/m² (Typ.) |
对比度 |
600:1 (Typ.) (TM)
|
| 可视角度 |
45/45/20/40 (Typ.)(CR≥10)  |
工作模式 |
TN，常白显示，透射式
|
| 视角方向 |
6 o'clock |
反应时间 |
5.5/10.5 (Typ.)(Tr/Td) ms |
| 外观样式 |
厚屏 (PCBA弯折, 厚度≥5.2mm) |
光源类型 |
1 pcs CCFL, 15K小时, 无驱动 |
| 显示颜色 |
262K, 45% NTSC |
触摸屏 |
无触摸 |
| 工作频率 |
60Hz |
面板应用 |
|
| 信号接口 |
LVDS (2 ch, 6-bit) , 30 pins , 端子 |
| 驱屏电压 |
3.3V (Typ.) |
| 工作环境 |
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
LG Display液晶模组LP164WD1-TLA1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP164WD1-TLA1规格书 |
Ver1.0 |
English |
1.4 M |
31 |
2008-10-17 |
最新 |
|
LG Display液晶模组LP164WD1-TLA1验货标准(IIS)

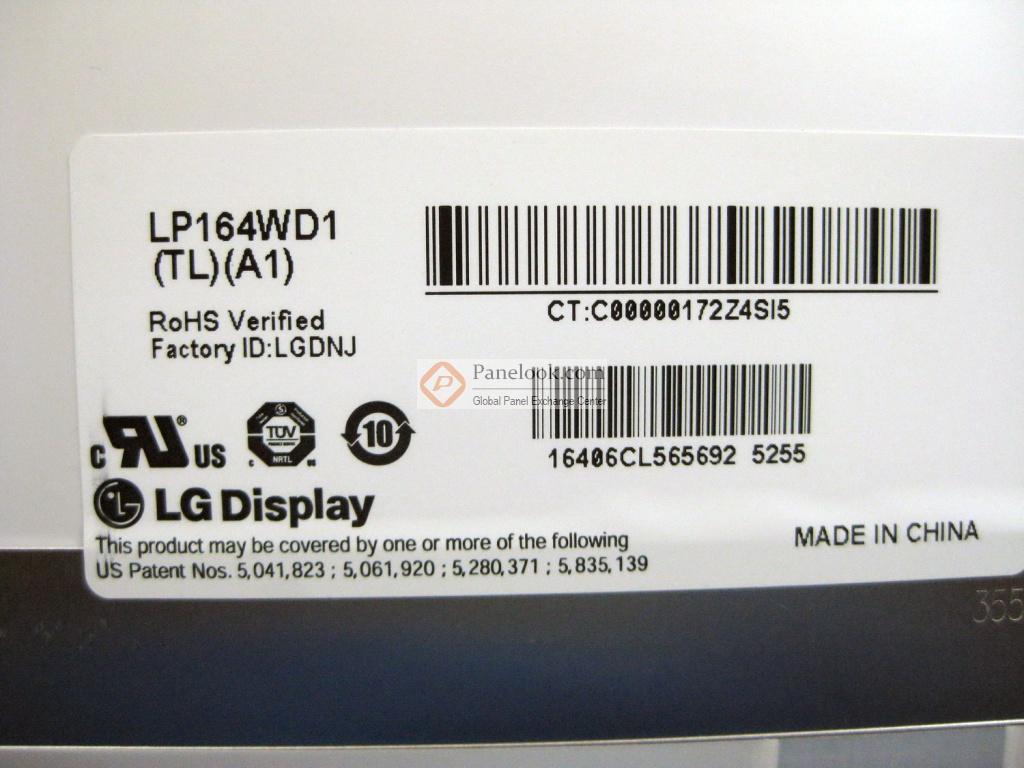

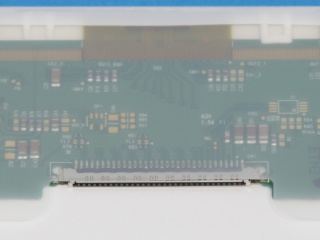

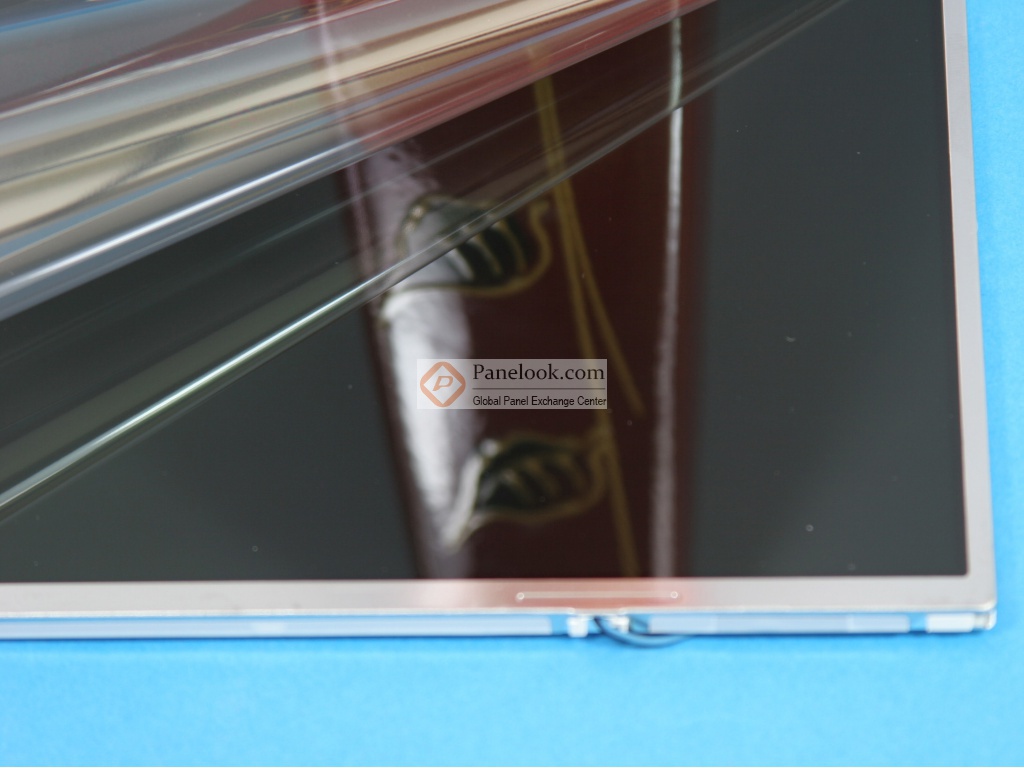

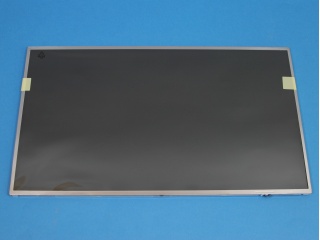

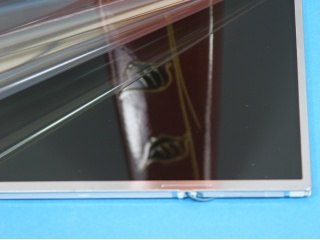

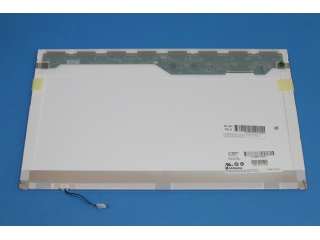

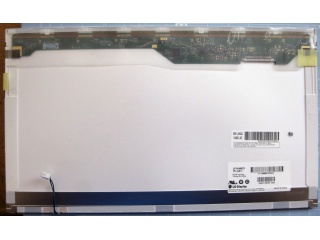

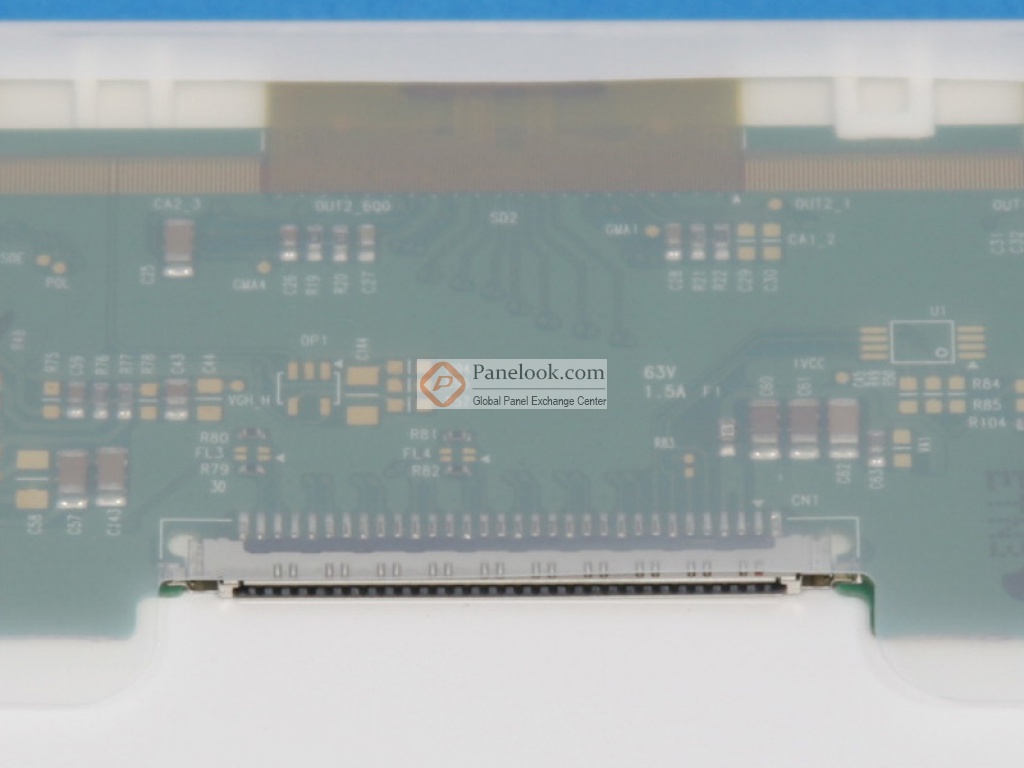

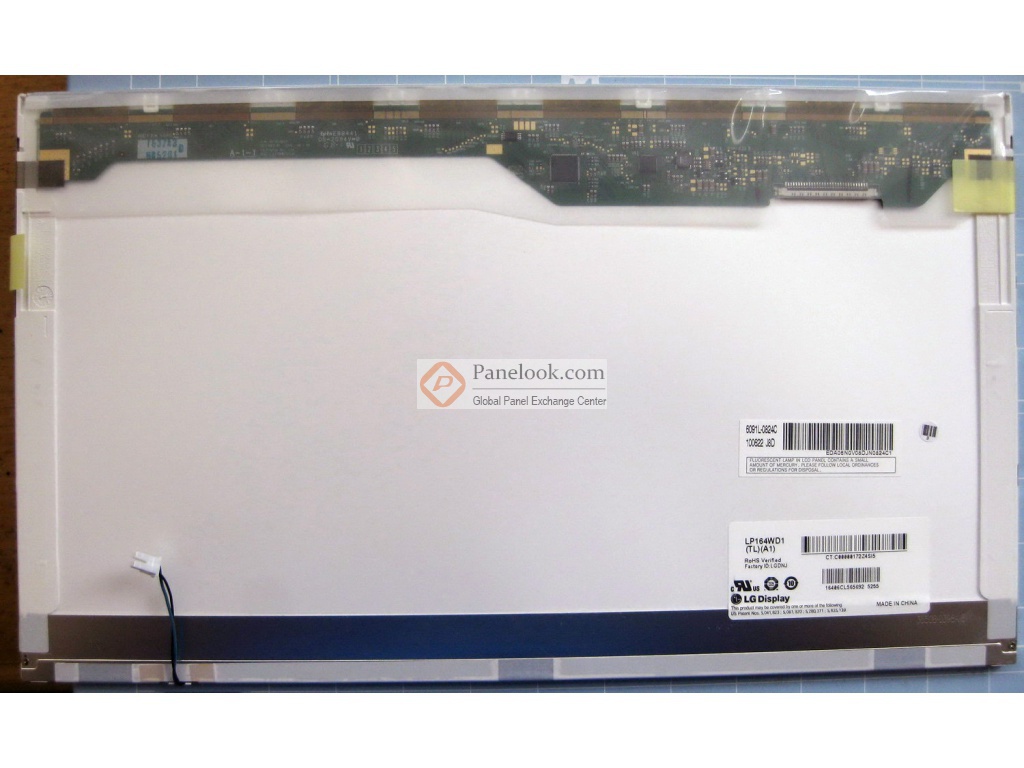

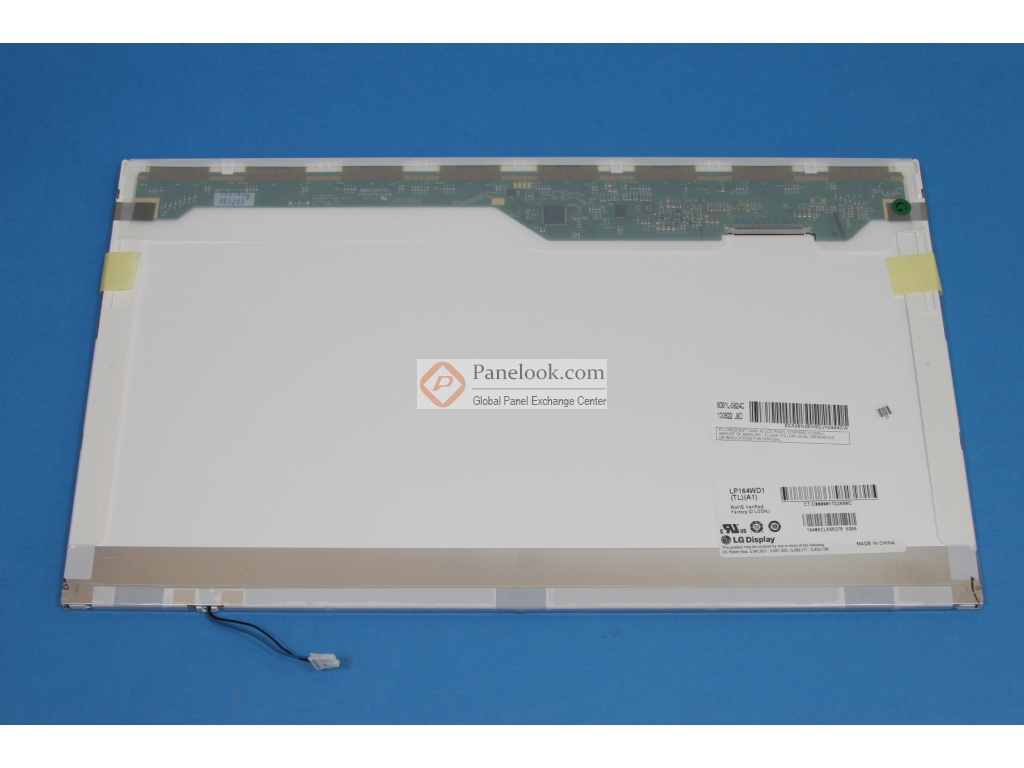

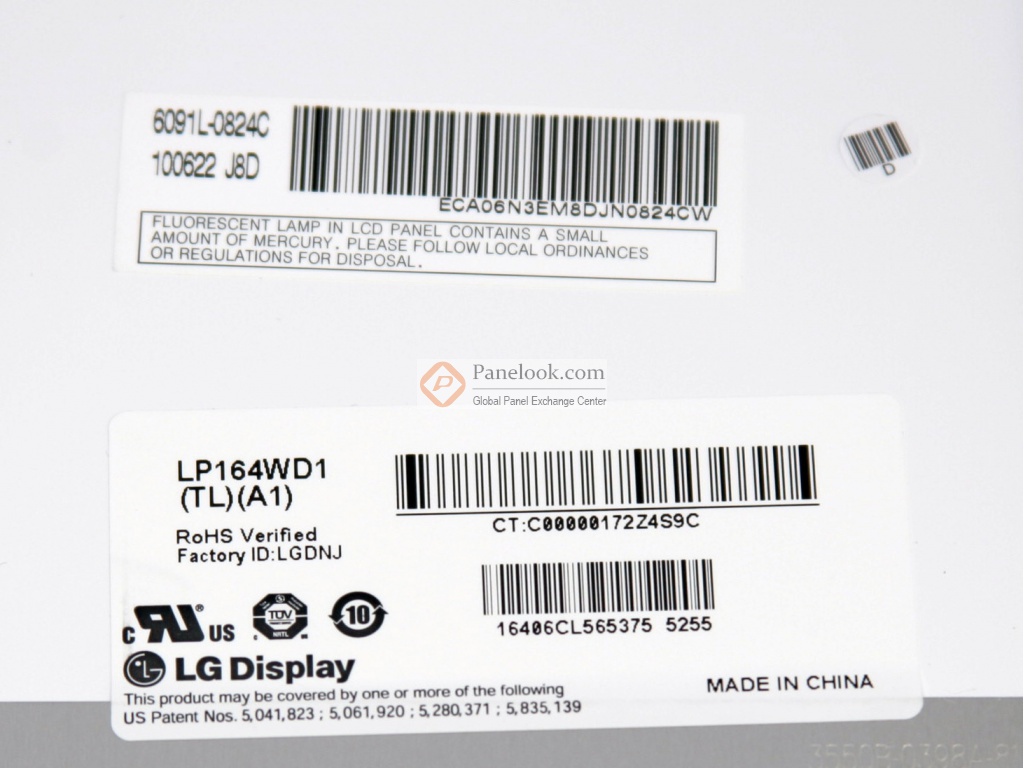

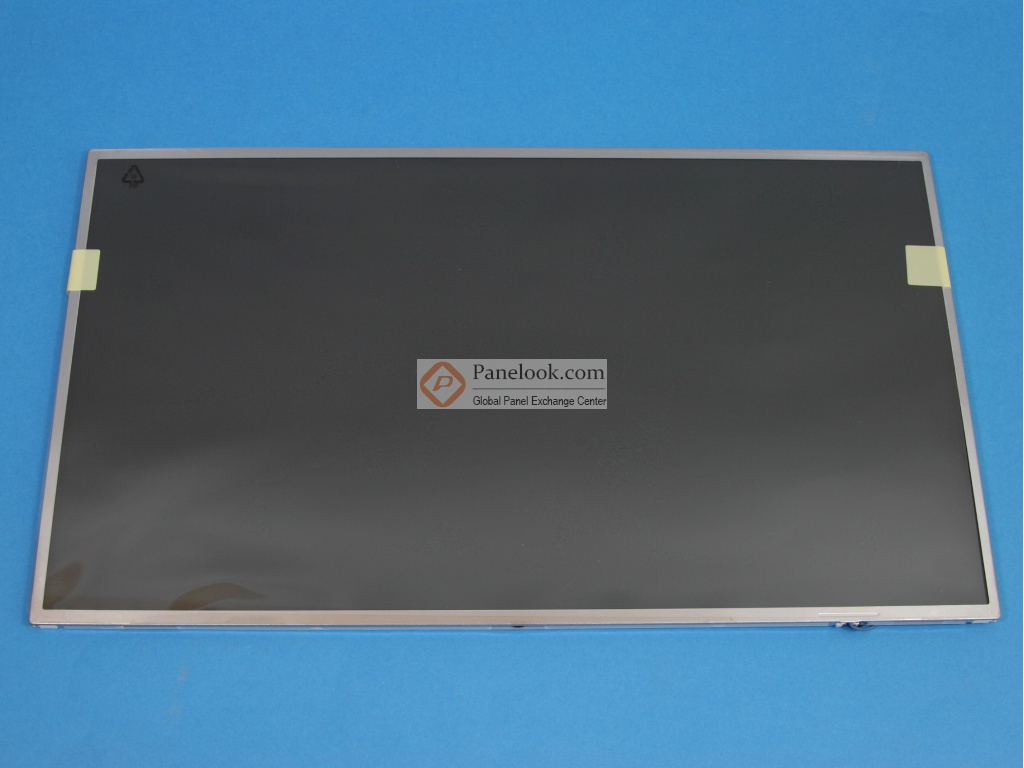

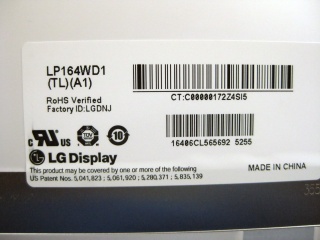

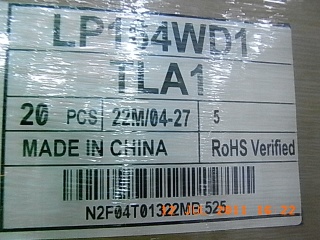

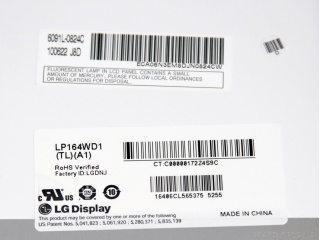

LG Display液晶模组LP164WD1-TLA1图片
LG Display液晶模组LP164WD1-TLA1综述
LP164WD1-TLA1 (别名: LP164WD1 (TL)(A1))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的16.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据LG Display (LG Display)于2008年10月17日发布的版本号为Ver1.0的产品规格书，LP164WD1-TLA1显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为362.4×203.85 (宽×高) mm，可视尺寸为365.9×207.35 (宽×高) mm，外观尺寸为375×219.1 (宽×高)×6.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 5.0% (Max.)，产品净重625g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。LP164WD1-TLA1采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP164WD1-TLA1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP164WD1-TLA1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q3量产，于2011年Q2停产，当前生产状态为已停产。目前LP164WD1-TLA1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月08日对此型号首次建立参数，并于2025年08月05日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面镜面等特征，此型号推荐使用于笔记本。
