RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 359.3(H)×212.1(V)×7.2(D) mm
- 面板重量
- 650g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 210 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- S-IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 30 (Typ.)(Tr+Td), 15 (Typ.)(G to G)
- 显示颜色
- 1.07B, 100% Adobe RGB
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- RGB LED, 15K小时, 含LED驱动
- 信号接口
- LVDS (2 ch, 10-bit) , 50 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP156WF3-SLB3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WF3-SLB3规格书 |
Ver1.0 |
English |
5.5 M |
34 |
2011-8-17 |
最新 |
|
LG Display液晶模组LP156WF3-SLB3验货标准(IIS)

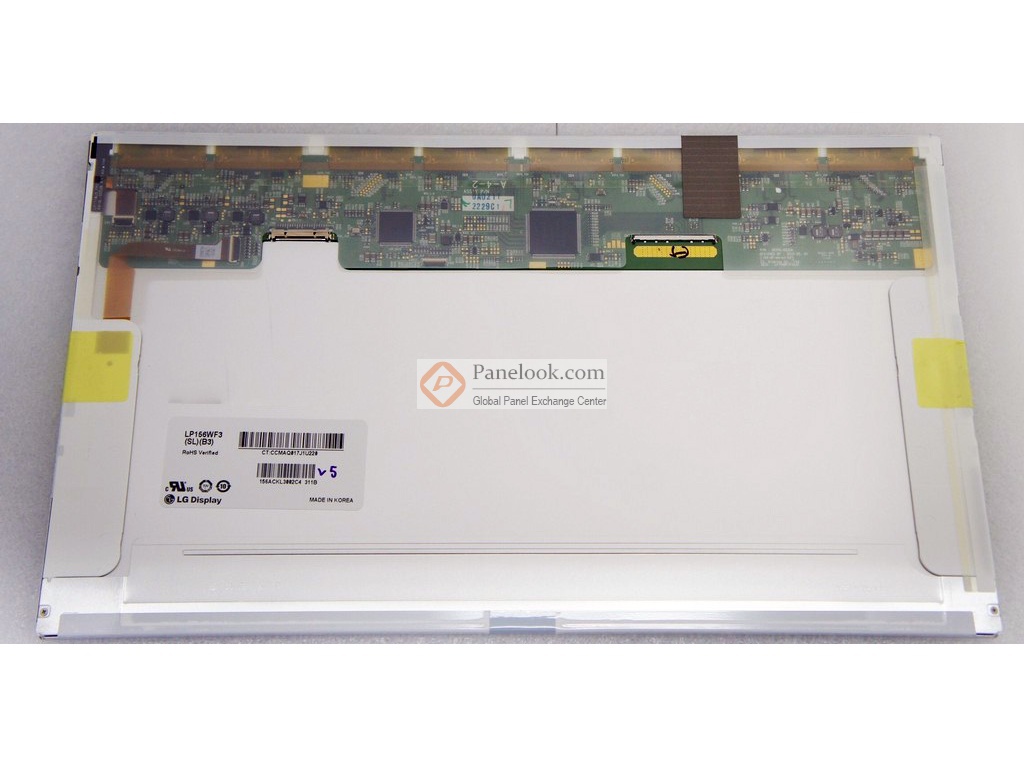

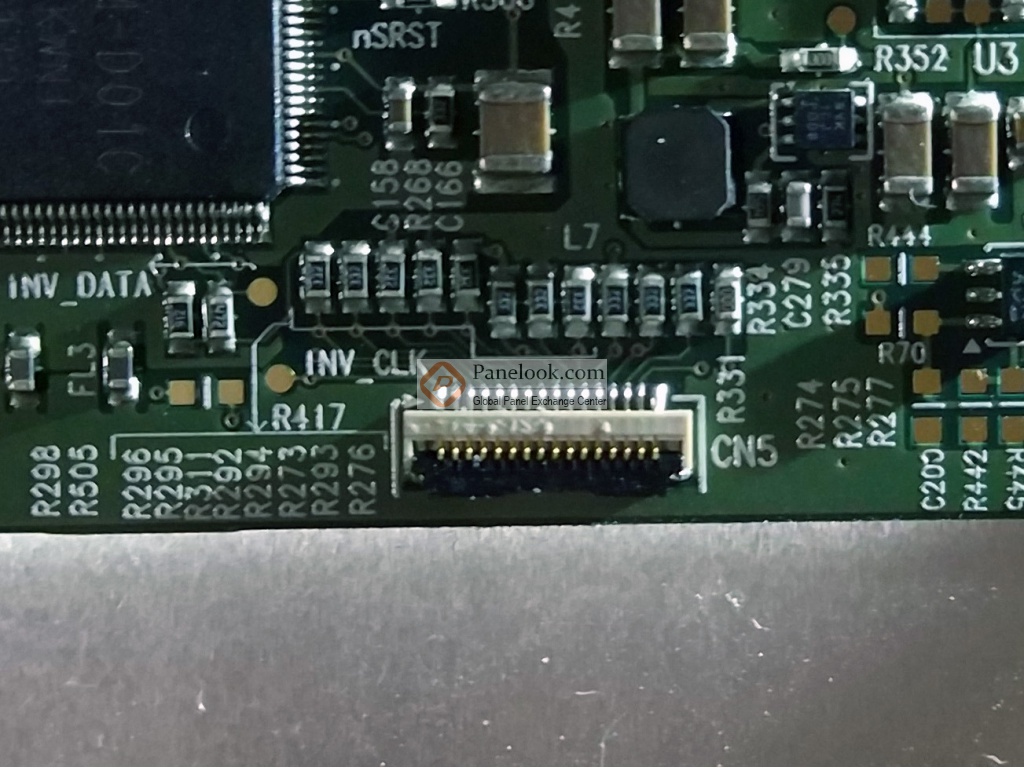

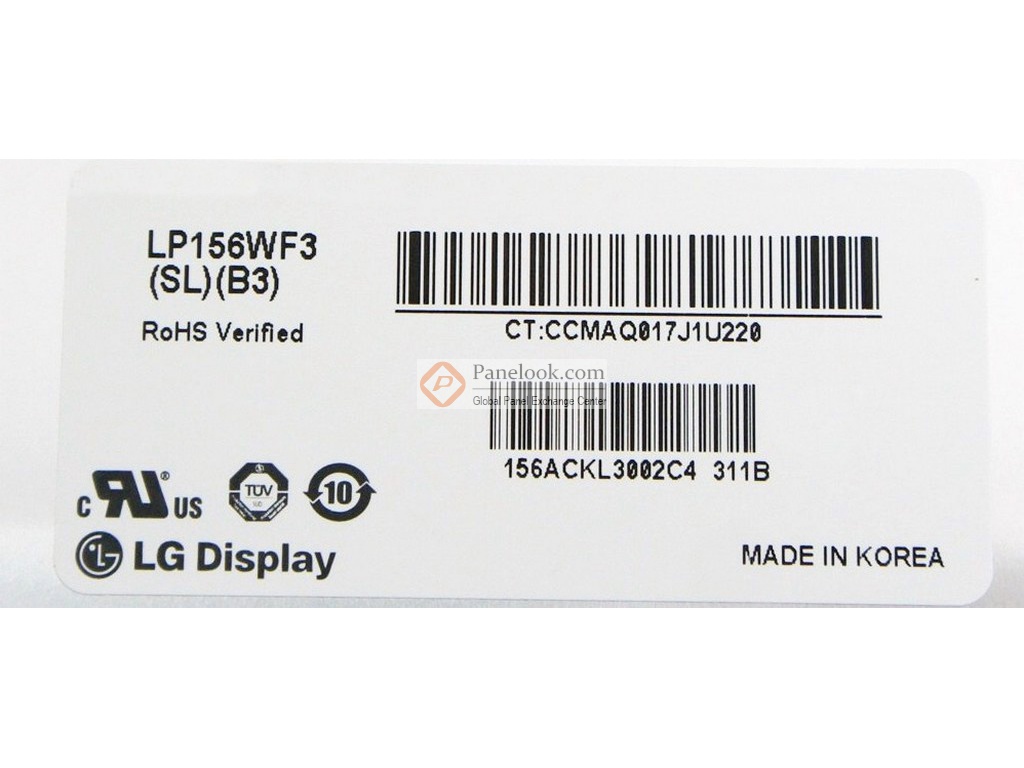

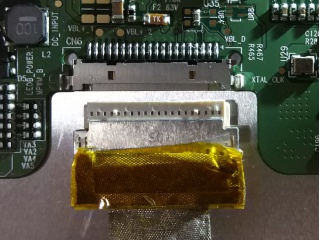

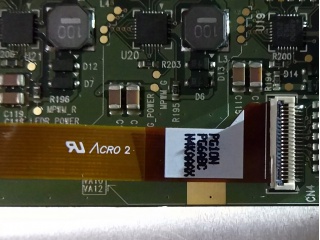

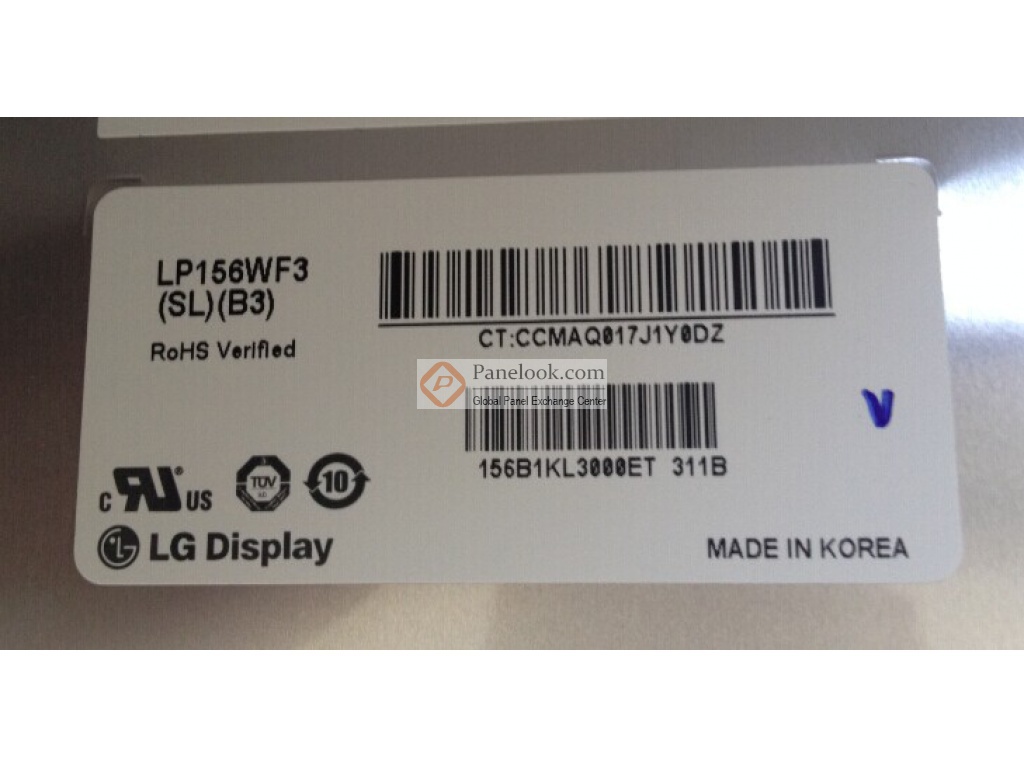

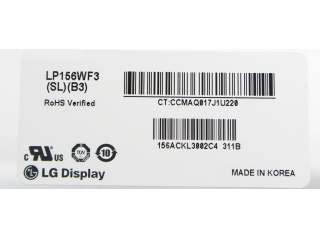

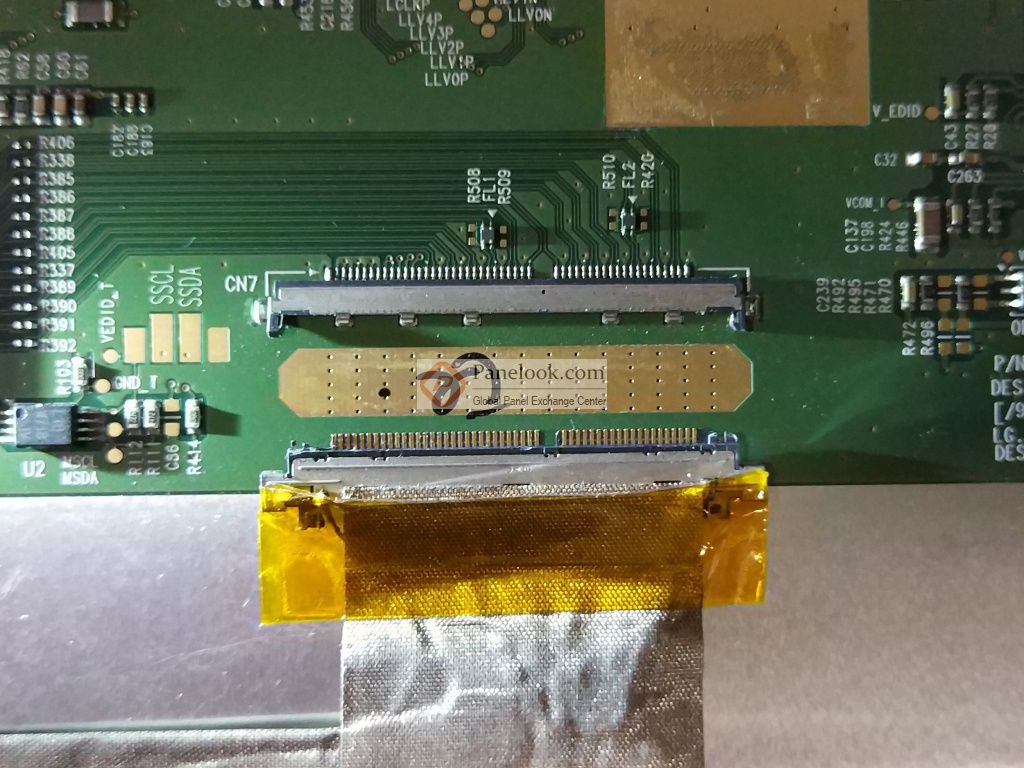

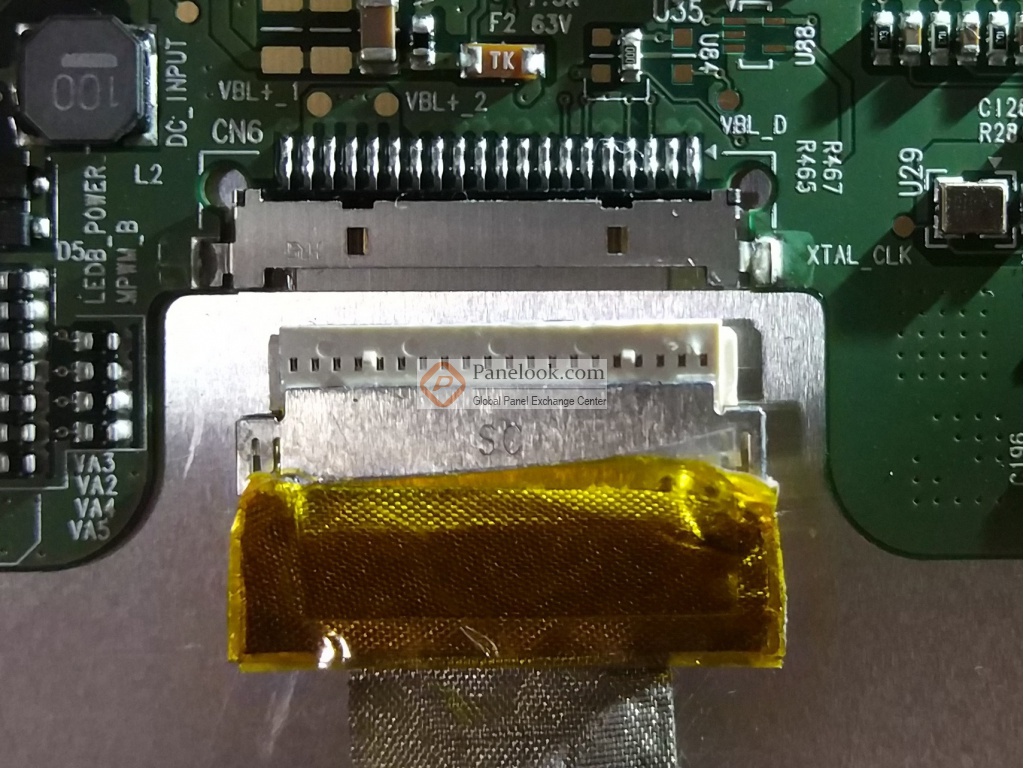

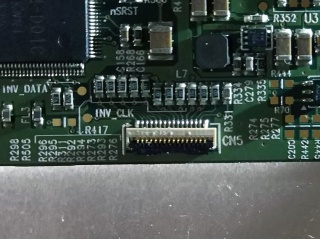

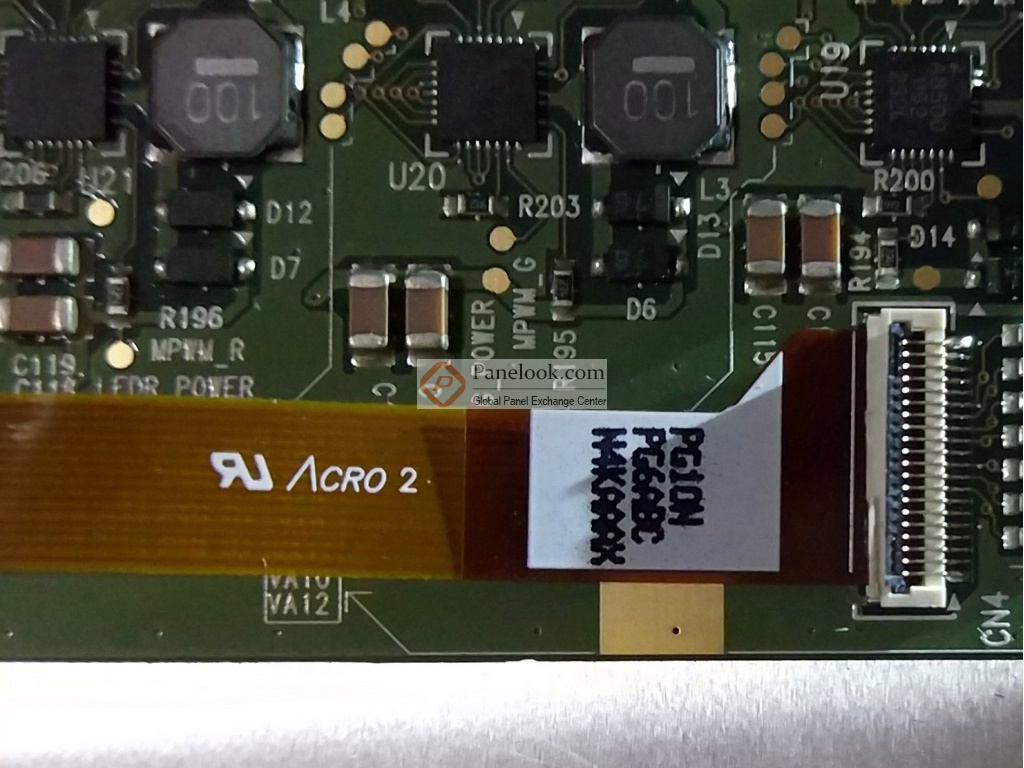

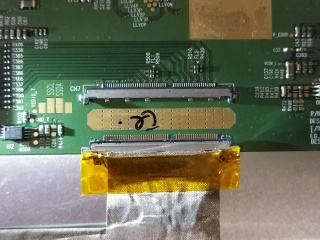

LG Display液晶模组LP156WF3-SLB3图片
LG Display液晶模组LP156WF3-SLB3综述
LP156WF3-SLB3 (别名: LP156WF3 (SL)(B3)) (产品代码: LGD0220)是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有RGB LED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: DCI-P3，Adobe RGB，sRGB，RGB LED背光，含LED驱动器，端子正装，10位灰阶，表面雾面， for HP 8560w。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2011年8月17日发布的版本号为Ver1.0的产品规格书，LP156WF3-SLB3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为359.3(宽)×212.1(高)×7.2(厚) mm，可视尺寸为348.35(宽)×197.25(高) mm，表面处理为雾面，Hard coating (3H)，产品净重650g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了RGB LED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WF3-SLB3采用了LVDS (2 ch, 10-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156WF3-SLB3的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
