像素排列 RGB垂直条状
解析度3840(RGB)×2160, UHD, 16:9
- 面板重量290g (Max.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度400 cd/m² (Typ.)
- 对比度 1600:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间30 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式IPS，常黑显示，透射式
- 支持颜色16.7M, 72% NTSC
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型WLED, 12K小时, 含LED驱动
- 刷新率60Hz (AMD FreeSync)
- 应用产品
- 接口类型
-
40 pins eDP (4 Lanes) , eDP1.4 , HBR2 (5.4G/lane) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
LG Display液晶模组LP156UD3-SPH1 VIP卖家现货
共3个供应商>>
LG Display液晶模组LP156UD3-SPH1 VIP供应商
LP156UD3-SPH1 长期供应 贸易
 深圳市
LG Display液晶模组LP156UD3-SPH1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156UD3-SPH1规格书 |
Ver0.1 |
English |
1.2 M |
29 |
2020-3-23 |
最新 |
|

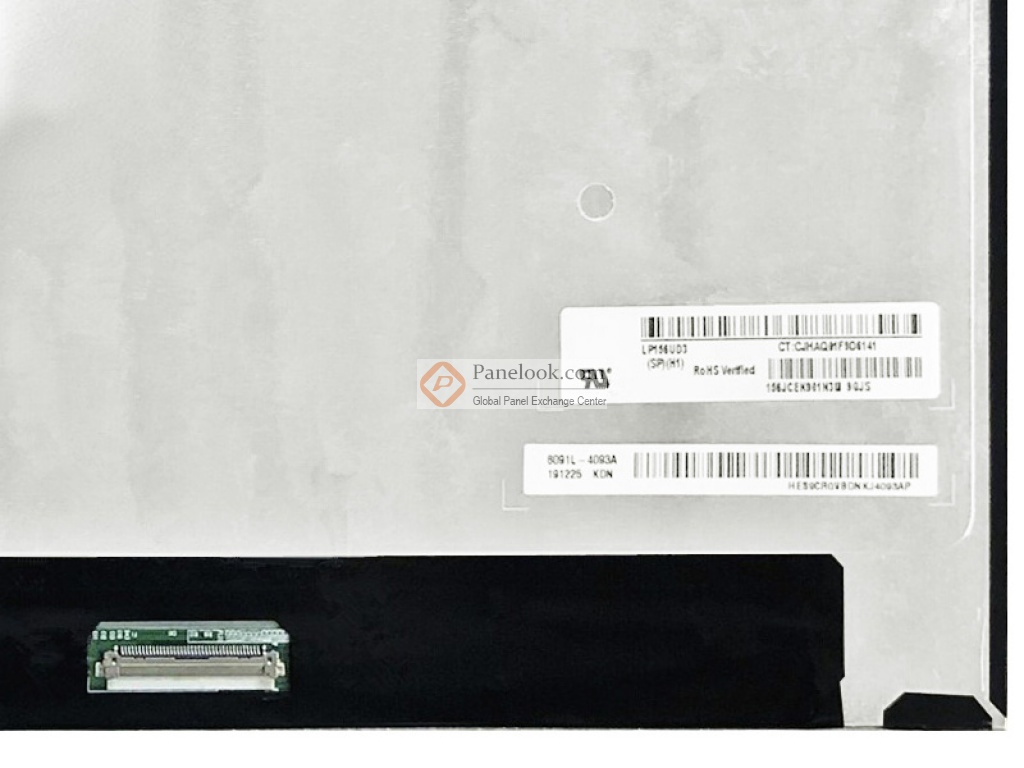

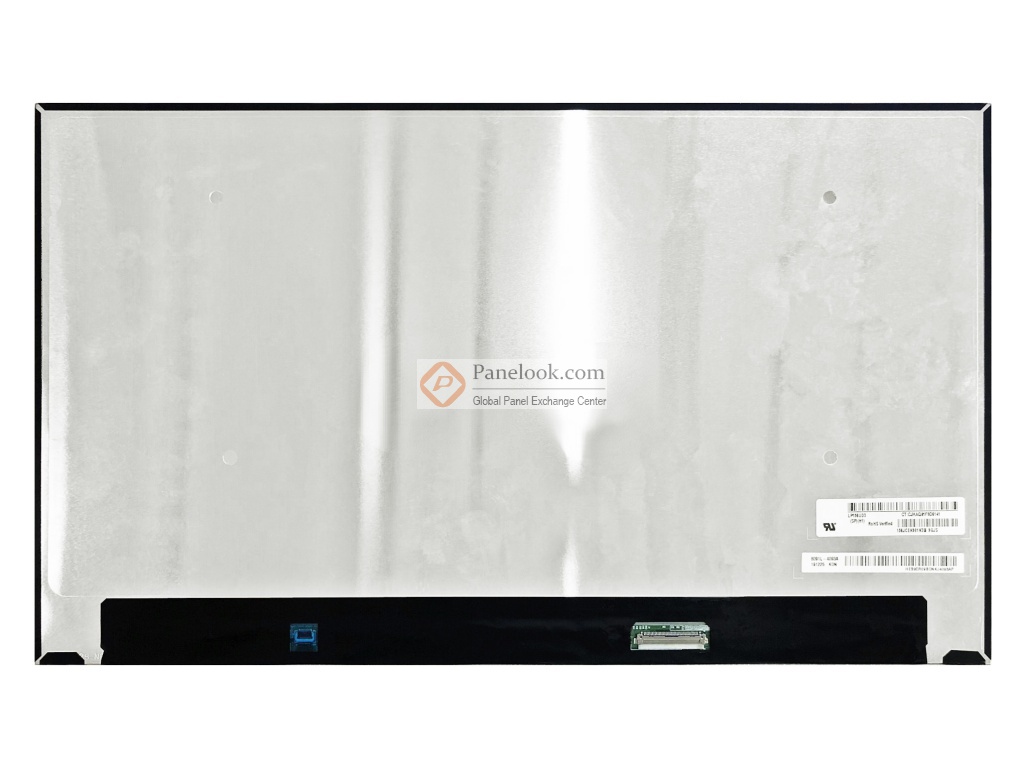

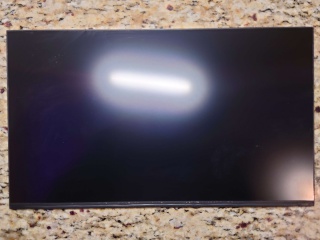

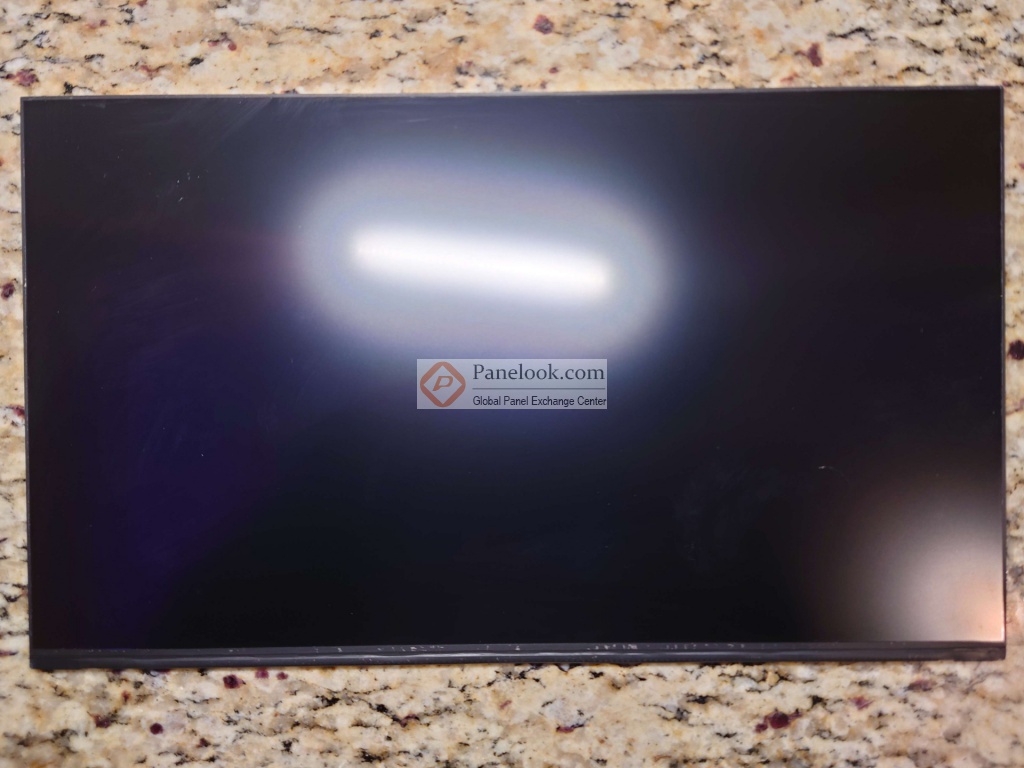

LG Display液晶模组LP156UD3-SPH1图片
LG Display液晶模组LP156UD3-SPH1综述
LP156UD3-SPH1 (别名: LP156UD3 (SP)(H1))是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.4, PSR, MBO, SDRRS, SSC, Free sync。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2021年07月20日对此型号首次建立参数，并于2024年05月24日对参数进行了最后更新。根据LG Display (LG Display)于2020年3月23日发布的版本号为Ver0.1的产品规格书，LP156UD3-SPH1显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为283 PPI。它的显示区域尺寸为344.218(宽)×193.622(高) mm，外观尺寸为349.22(宽)×205.22(高)×4.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重290g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156UD3-SPH1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156UD3-SPH1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
