RGB垂直条状
- 显示区域
- 331.2(H)×207(V) mm
- 外观尺寸
- 344(H)×222(V)×6.5(D) mm
- 面板重量
- 580g (Max.)
- 表面处理
- 雾面，Hard coating (2H)，抗反射处理
- 面板亮度
- 175 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (TM)
- 可视角度
- 65/65/50/50 (Min.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- -
- 反应时间
- 16 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 1 pcs CCFL, 12K小时, 无驱动
- 信号接口
- LVDS (2 ch, 6-bit) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG飞利浦液晶模组LP154WU1-TLB1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP154WU1-TLB1规格书 |
Ver1.1 |
English |
913.8 K |
29 |
2007-6-15 |
最新 |
|
LG飞利浦液晶模组LP154WU1-TLB1综述

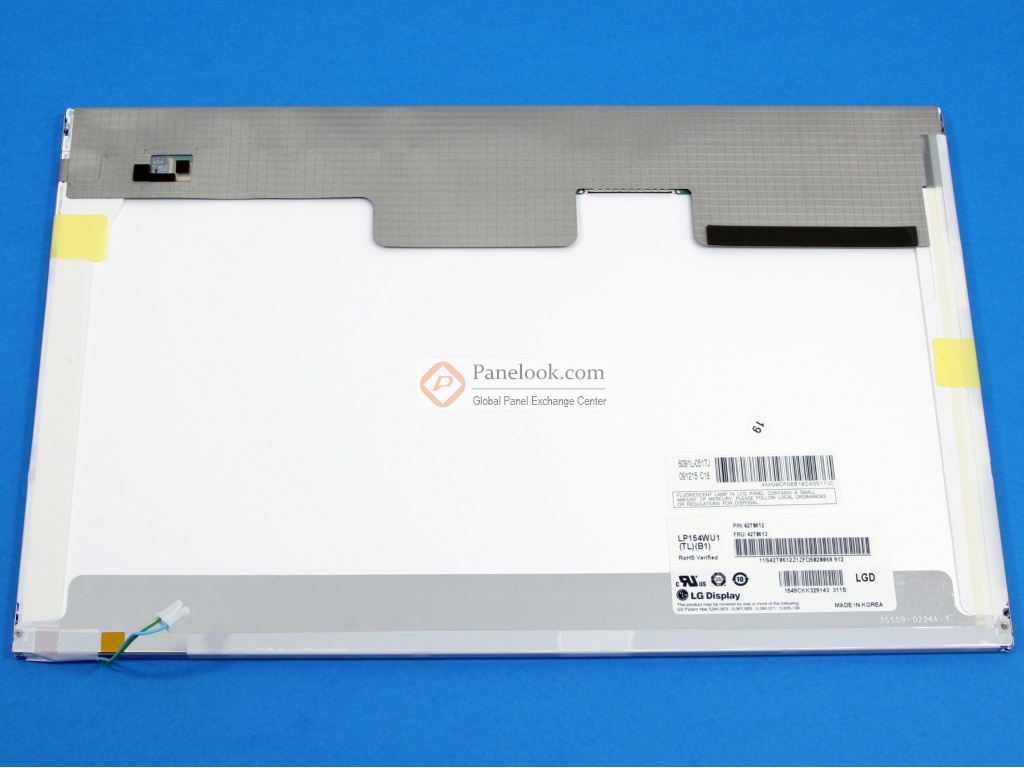

LP154WU1-TLB1 (别名: LP154WU1 (TL)(B1)) (产品代码: LEN4055)是LG Philips LCD株式会社 (LG飞利浦，LG.Philips LCD) 推出的一款采用a-Si TFT-LCD技术的15.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据LG飞利浦 (LG.Philips LCD)于发布的版本号为Ver1.1的产品规格书，LP154WU1-TLB1显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为331.2×207 (宽×高) mm，可视尺寸为335.0×210.7 (宽×高) mm，外观尺寸为344×222 (宽×高)×6.5(厚) mm，表面处理为雾面，Hard coating (2H)，抗反射处理，产品净重580g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为12K小时，不含背光驱动。LP154WU1-TLB1采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP154WU1-TLB1液晶模组，屏库®建议您向LG飞利浦 (LG.Philips LCD)或其代理商了解关于LP154WU1-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q1量产，当前生产状态为已停产。目前LP154WU1-TLB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2020年07月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它表面雾面等特征，此型号推荐使用于笔记本。
|
