像素布局
RGB垂直条状
显示区域 309.31(H)×173.99(V) mm外观尺寸 320.4(H)×205.1(V)×3.2(D) mm
面板亮度 250 cd/m² (Typ.)对比度 700:1 (Typ.) (TM)
可视角度 80/80/80/80 (Min.)(CR≥10)  工作模式 IPS，常黑显示，透射式
视角方向 全视角反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 262K, 48% NTSC触摸屏 In-Cell Touch, USB
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP140WF5-SPK1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP140WF5-SPK1规格书 |
Ver1.0 |
English |
2.2 M |
46 |
2016-9-7 |
最新 |
|

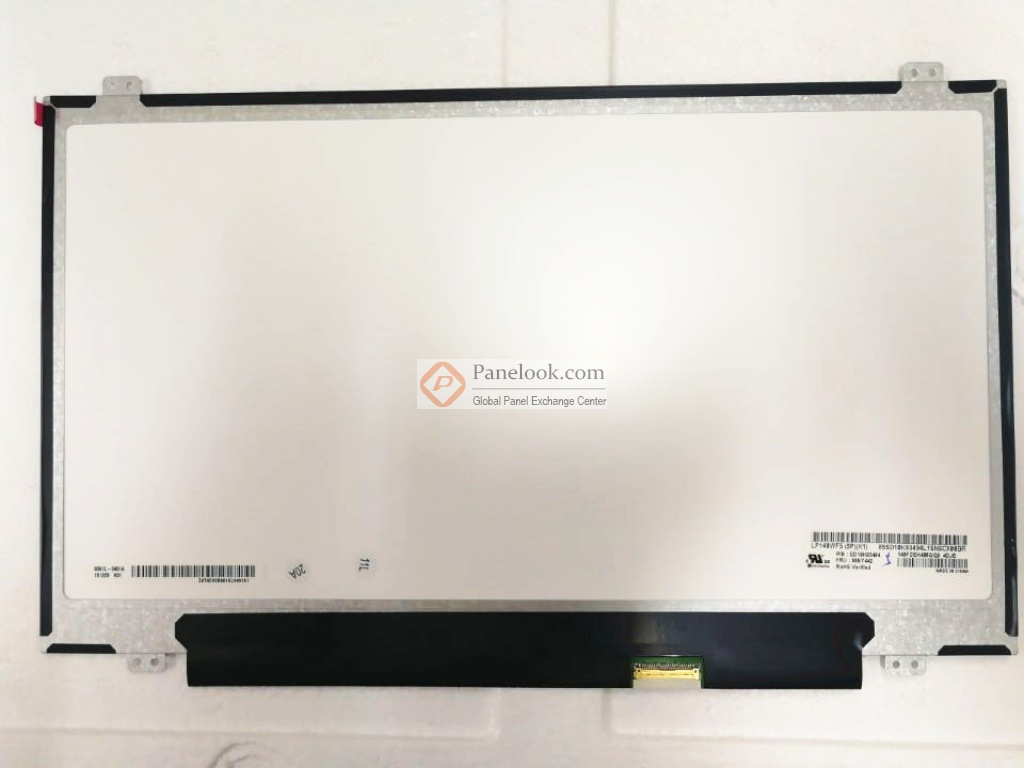

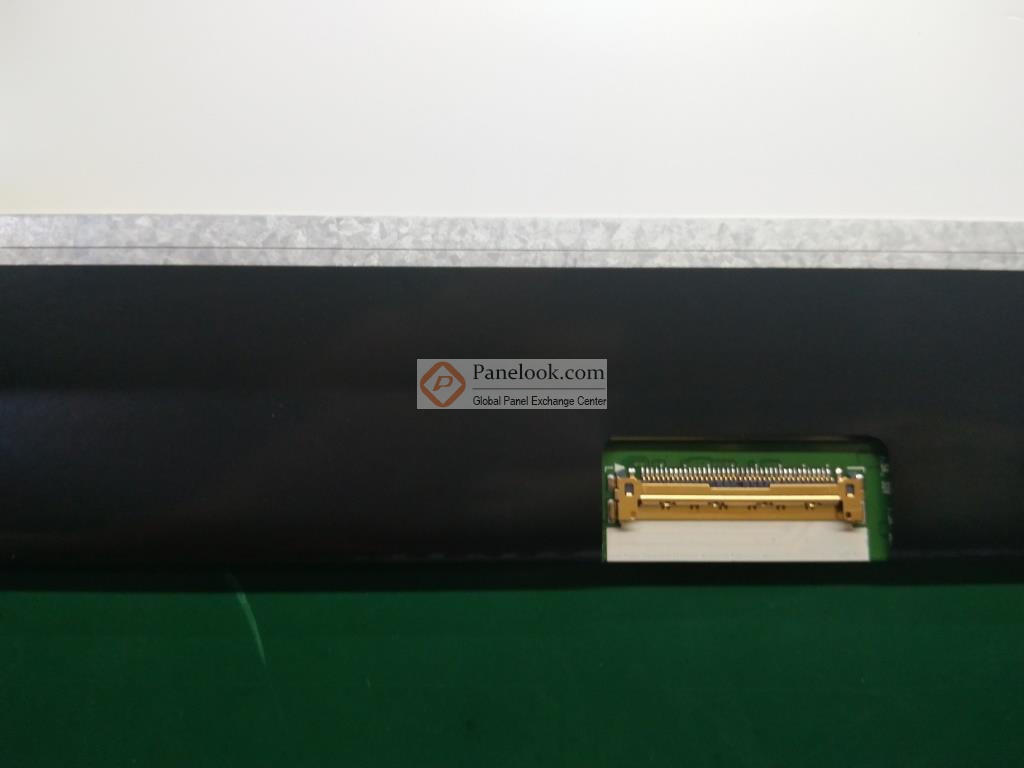

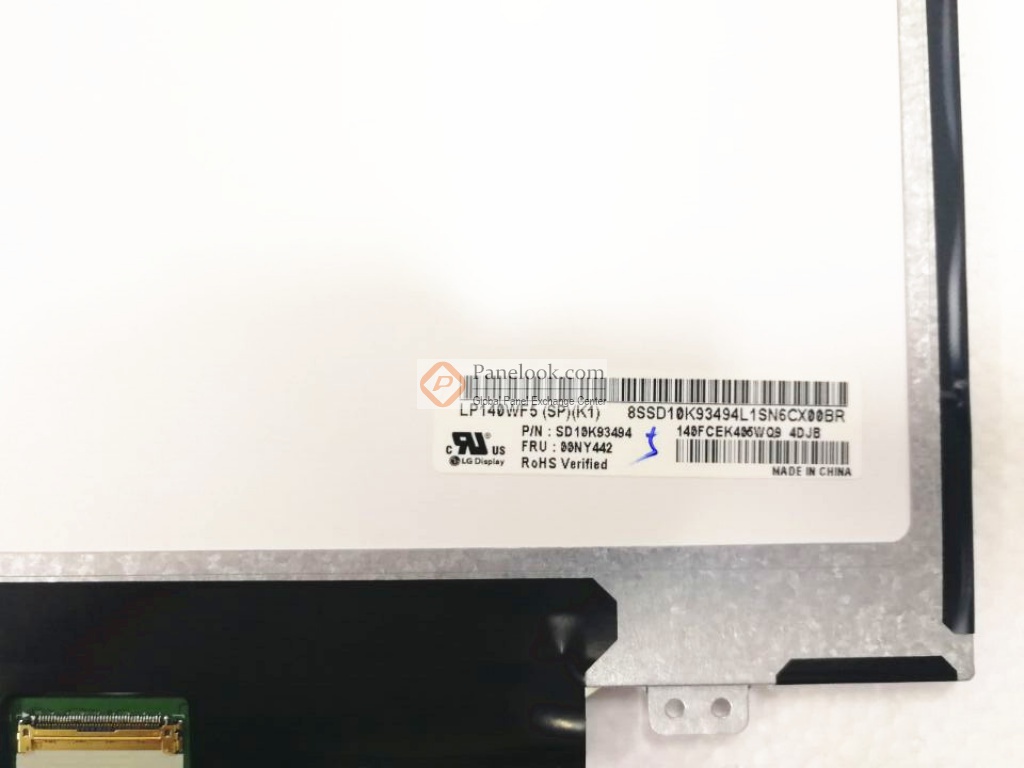

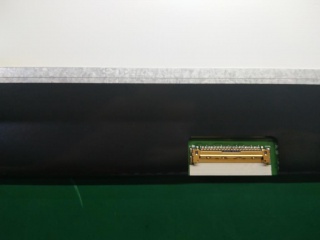

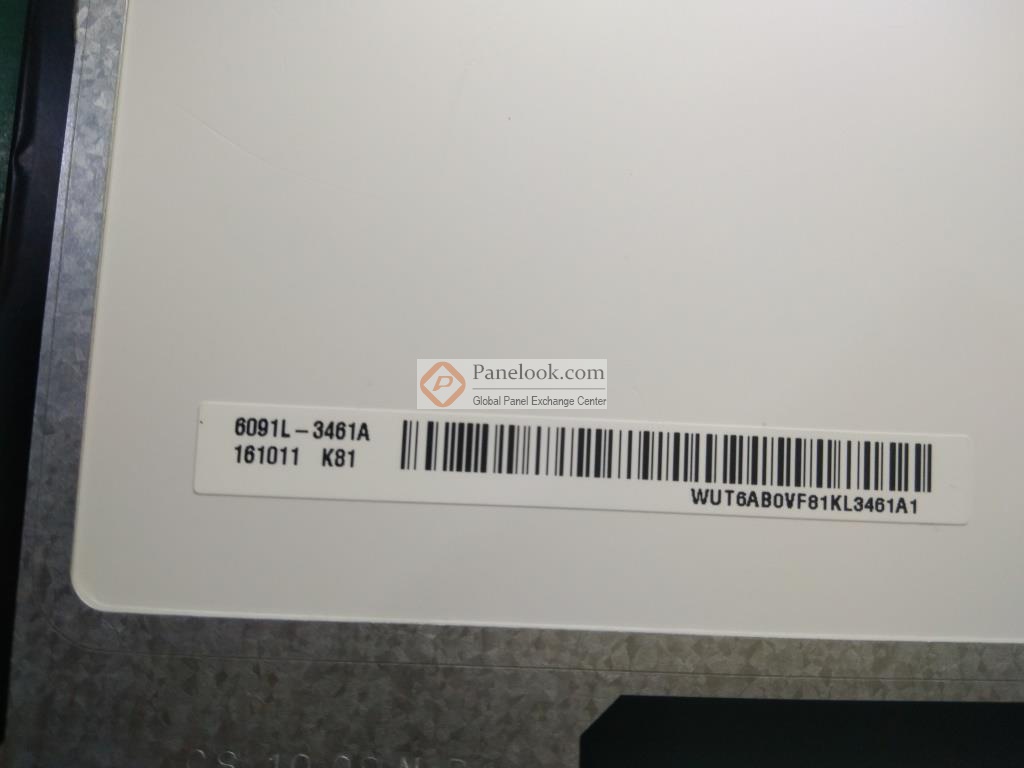

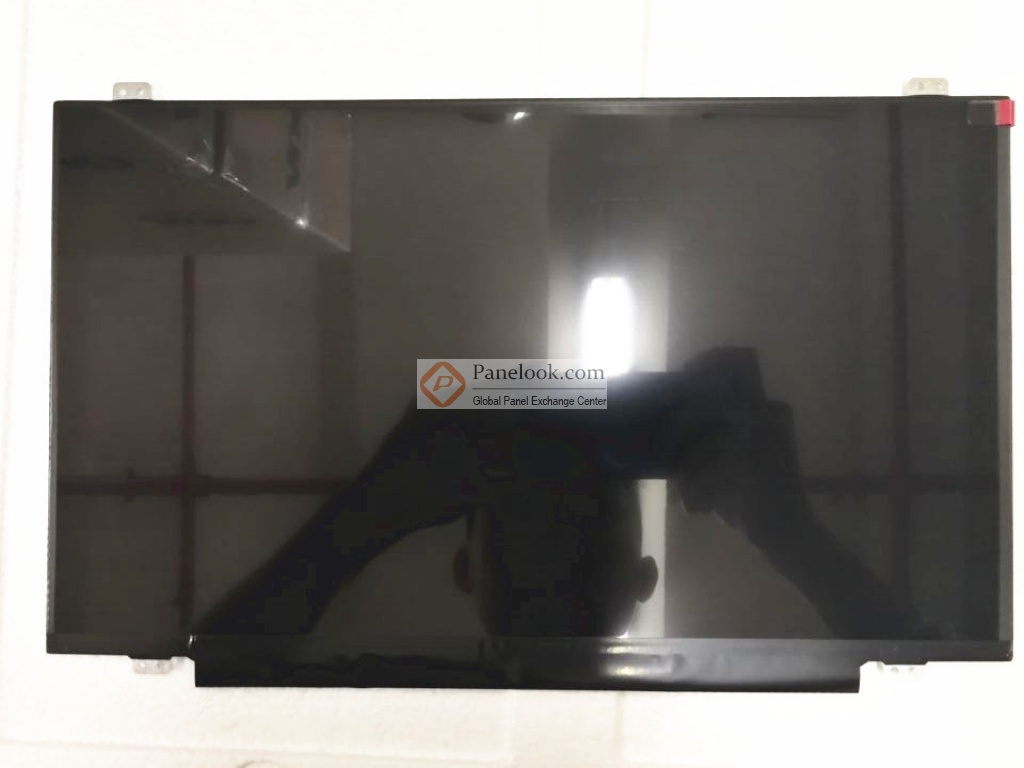

LG Display液晶模组LP140WF5-SPK1图片
LG Display液晶模组LP140WF5-SPK1综述
LP140WF5-SPK1 (别名: LP140WF5 (SP)(K1)) (产品代码: LGD0551)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，In-Cell Touch。根据LG Display (LG Display)于2016年9月7日发布的版本号为Ver1.0的产品规格书，LP140WF5-SPK1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.31×173.99 (宽×高) mm，可视尺寸为312.4×177.05 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3.2(厚) mm，表面处理为雾面，产品净重270g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP140WF5-SPK1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP140WF5-SPK1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP140WF5-SPK1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2016年Q4量产，当前生产状态为已停产。目前LP140WF5-SPK1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2018年04月25日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
