像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量350g (Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度200 cd/m² (Typ.)
- 对比度 300:1 (Min.) (透射)
- 推荐视向6 o'clock
- 响应时间16 (Typ.)(Tr+Td) ms
- 可视角度40/40/10/30 (Min.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型WLED, 12K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP133WH1-TLA2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP133WH1-TLA2规格书 |
Ver0.0 |
English |
1.4 M |
32 |
2009-4-29 |
最新 |
|
LG Display液晶模组LP133WH1-TLA2验货标准(IIS)

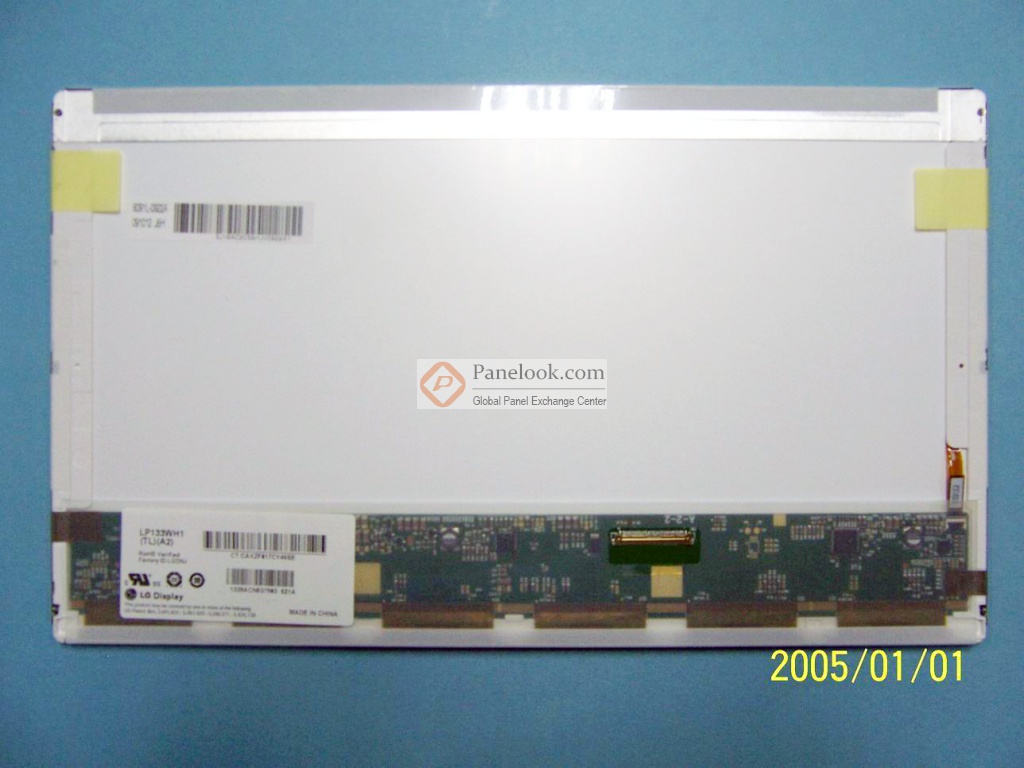

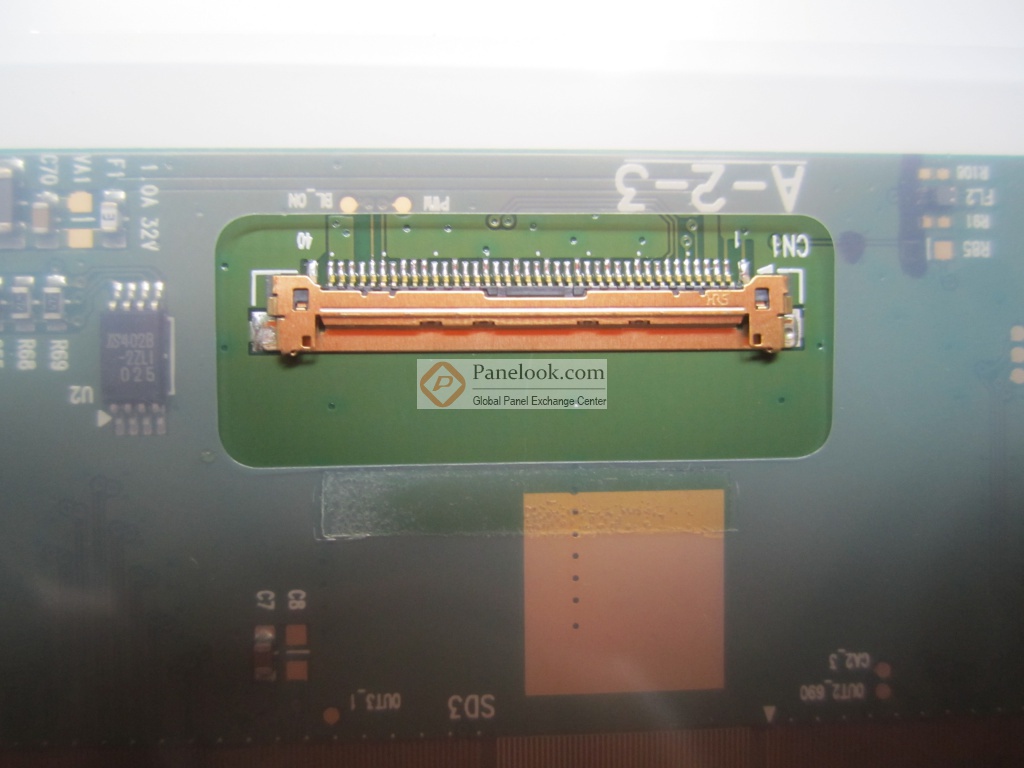

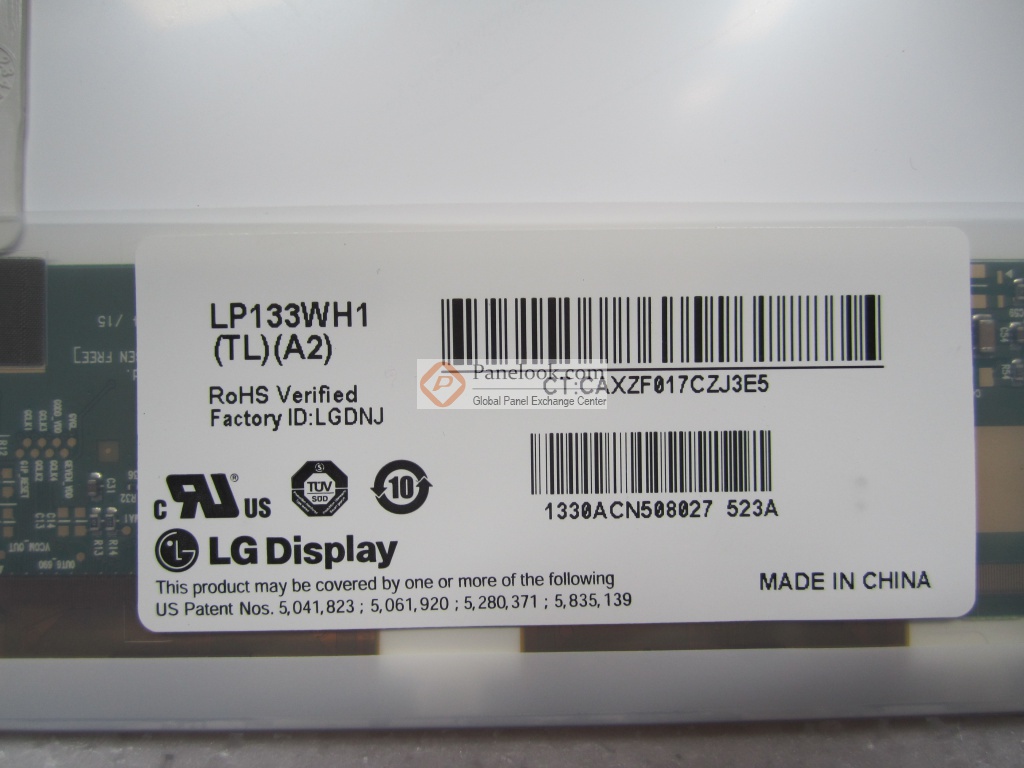

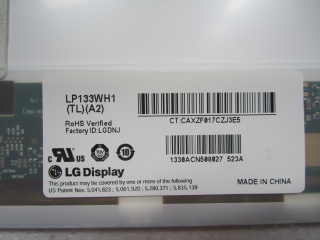

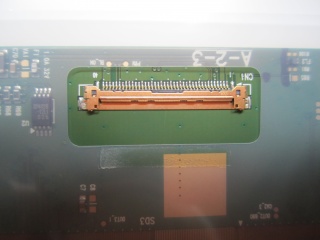

LG Display液晶模组LP133WH1-TLA2图片
LG Display液晶模组LP133WH1-TLA2综述
LG Display (LG Display) 推出的LP133WH1-TLA2 (别名: LP133WH1 (TL)(A2)) (产品代码: LGD022C)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前LP133WH1-TLA2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年05月27日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据LG Display (LG Display)于2009年4月29日发布的版本号为Ver0.0的产品规格书，LP133WH1-TLA2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，可视尺寸为299.5×168.4 (宽×高) mm，外观尺寸为307.6(宽)×183.1(高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重350g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP133WH1-TLA2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP133WH1-TLA2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP133WH1-TLA2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
