三星液晶模组LMS700KF06概况-全球液晶屏交易中心-屏库

人气指数：25266 2025-08-14 02:55

三星液晶模组LMS700KF06主要参数

现货数量
14402片
长期卖家
3个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2007,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

三星 (Samsung)

7.0英寸

800×480(RGB), WVGA, 15:9

152.4(H)×91.44(V) mm

105g (Typ.)

350 cd/m² (Typ.)

65/65/50/60 (Typ.)(CR≥10)

6 o'clock

16.7M, 50% NTSC

60Hz

1.9W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LMS700KF06
a-Si TFT-LCD, 液晶模组
RGB水平条状
163.2(H)×104(V)×3.6(D) mm
-
400:1 (Typ.) (透射)
TN，常白显示，透射带微反射
25 (Typ.)(Tr+Td) ms

无触摸
8S3P WLED, 无驱动

信号接口
驱屏电压
工作环境

Parallel RGB (1 ch, 8-bit) , 40 pins , FPC

3.3V (Typ.)

工作温度: -20 ~ 60 °C, 存储温度: -40 ~ 85 °C

共6条现货>>

三星液晶模组LMS700KF06 VIP卖家现货

TSS Service Center Co., Limited

第14年

百万源电子有限公司

第10年

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

东莞银显光电有限公司

第5年

新屏原厂原包, 通用A级, 约95%无亮点

1419片, 5片起售, 中国大陆仓

即刻交货

详情

嘉亨（深圳）光电科技有限公司

第10年

共3个供应商>>

三星液晶模组LMS700KF06 VIP供应商

深圳扬思成光电有限公司

第12年

LMS700KF06 长期供应贸易

深圳市

伊贝斯诚(香港)有限公司

第9年

LMS700KF06 长期供应零售

深圳市

深圳市创达方科技有限公司

第2年

LMS700KF06 长期供应贸易

深圳市

三星液晶模组LMS700KF06规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LMS700KF06规格书	Rev.000 New	English	1.2 M	29	2008-3-4	最新	付费下载
	LMS700KF06规格书	Rev.000	English	1002.2 K	28	2007-12-6		付费下载

三星液晶模组LMS700KF06验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	7" WVGA	VIP会员可看	VIP会员可看	A+ Grade	Rev.00	NA	IIS下载

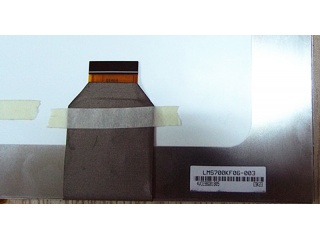

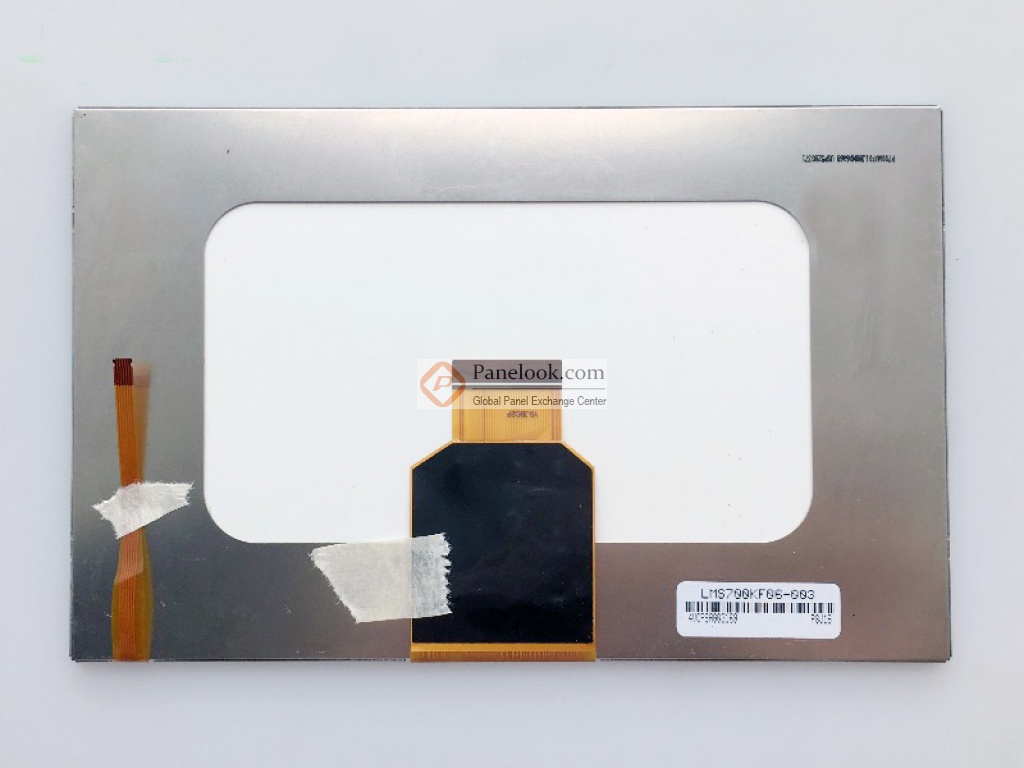

三星液晶模组LMS700KF06图片

三星液晶模组LMS700KF06综述

LMS700KF06是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2008年3月4日发布的版本号为Rev.000的产品规格书，LMS700KF06显示分辨率为800×480(RGB) (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，外观尺寸为163.2×104 (宽×高)×3.6(厚) mm，产品净重105g (Typ.)。背光方面此产品采用了8S3P WLED发光的侧入式光源，不含背光驱动。LMS700KF06采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LMS700KF06液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LMS700KF06的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q4量产，当前生产状态为已停产。目前LMS700KF06在屏库上有6条现货信息、3家供应商信息，交易氛围活跃。屏库于2011年04月07日对此型号首次建立参数，并于2025年08月14日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 85°C。基于它白光LED背光等特征，此型号推荐使用于数码相框，便携式DVD，可视门铃，可视电话。
