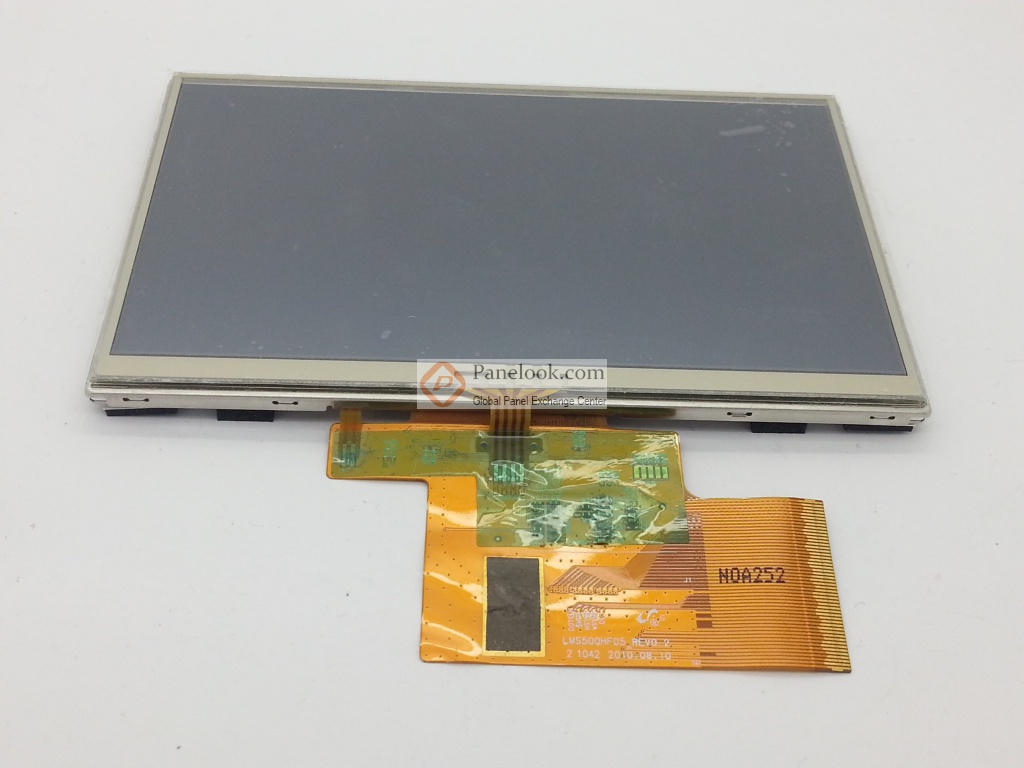

LMS500HF01是
三星视界移动 (Samsung SMD)推出的一款
5.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏(F/G)。此产品工作温度为 -20 ~ 70°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光， 3 in 1 FPC。基于它的特征屏库推荐此型号应用于
便携导航仪，
MP3 PMP等产品。根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2021年11月09日对参数进行了最后更新。根据三星视界移动 (Samsung SMD)于2009年10月8日发布的版本号为Rev.000的产品规格书，LMS500HF01显示分辨率为
