LMS480KF01

白光LED背光  (3 in 1 FPC)
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：13506 2025-08-14 02:47

三星液晶模组LMS480KF01主要参数

  • 三星液晶模组LMS480KF01
  • 三星液晶模组LMS480KF01
  • BOE笔记本液晶屏专供
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2007,Q2
    • 开始量产
      2007,Q3
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    面板品牌 三星 (Samsung) 面板型号 LMS480KF01
    面板尺寸 4.8英寸 面板类型 a-Si TFT-LCD, 液晶模组
    像素数量 800×480(RGB), WVGA, 15:9 像素布局 RGB水平条状
    显示区域 103.8(H)×62.28(V) mm 外观尺寸 111.8(H)×74.28(V)×3.18(D) mm
    面板重量 53.4/58.4g (Typ./Max.) 表面处理 -
    面板亮度 350 cd/m² (Typ.) 对比度 300:1 (Typ.) (TM)
    可视角度 65/65/60/50 (Typ.)(CR≥10) 工作模式 TN，常白显示，透射带微反射
    视角方向 12 o'clock 反应时间 22.5 (Typ.)(Tr+Td) ms
    功率消耗 - 光源类型 7S2P WLED, 无驱动
    显示颜色 16.7M, 47% NTSC 触摸屏 无触摸
    工作频率 60Hz 面板应用
    信号接口 Parallel RGB (1 ch, 8-bit) , 45 pins , FPC
    驱屏电压 3.3V (Typ.)
    工作环境 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C

    三星液晶模组LMS480KF01规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  LMS480KF01规格书 Rev.001 English 1.1 M 29  2009-8-19  最新
    有PDF  LMS480KF01规格书 Rev.000 English 974.4 K 28  2007-8-20

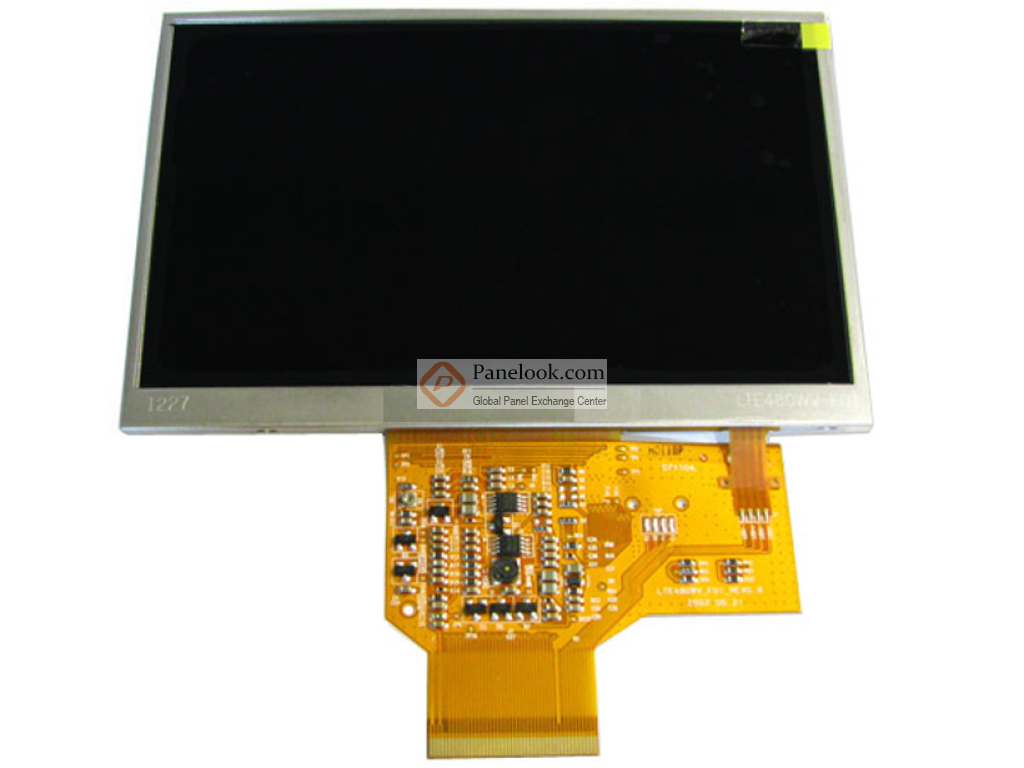

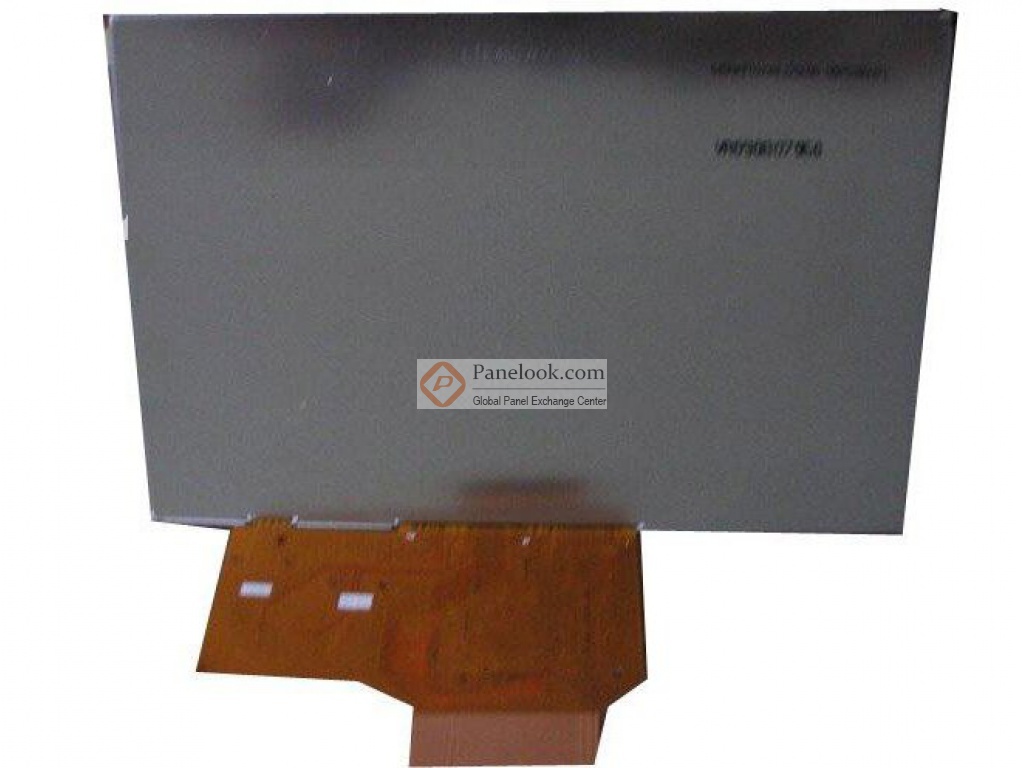

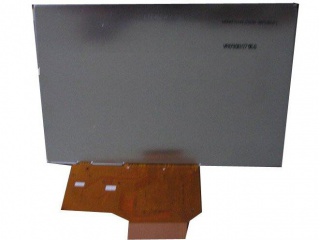

    三星液晶模组LMS480KF01图片

    • LMS480KF01大图
    • LMS480KF01大图

    三星液晶模组LMS480KF01综述

    LMS480KF01是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的4.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2009年8月19日发布的版本号为Rev.001的产品规格书，LMS480KF01显示分辨率为800×480(RGB) (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为103.8×62.28 (宽×高) mm，可视尺寸为106.8×65.28 (宽×高) mm，外观尺寸为111.8×74.28 (宽×高)×3.18(厚) mm，产品净重53.4/58.4g (Typ./Max.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，不含背光驱动。LMS480KF01采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LMS480KF01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LMS480KF01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q3量产，当前生产状态为已停产。目前LMS480KF01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年07月21日对此型号首次建立参数，并于2025年08月14日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光， 3 in 1 FPC等特征，此型号推荐使用于便携导航仪，MID UMPC，MP3 PMP。
    比较全部

    三星 LMS480KF系列型号

    (共2个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 LMS480KF01 三星  4.8" 液晶模组  800×480  350  300:1  WLED  TTL  已停产 LMS480KF01规格书下载 0 0
    添加 LMS480KF02 三星  4.8" 液晶模组  800×480  280  300:1  WLED  TTL  已停产 LMS480KF02规格书下载 0 0
    共3个型号>>

    4.8", 800×480, 8-bit, TTL, 透射带微反射, WLED, 普亮, 液晶模组 热门型号

    (共3个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 LMS480KF01 三星  4.8" 液晶模组  800×480  350  300:1  WLED  TTL  已停产 LMS480KF01规格书下载 0 0
    添加 LMS480KF02 三星  4.8" 液晶模组  800×480  280  300:1  WLED  TTL  已停产 LMS480KF02规格书下载 0 0
    添加 LTE480WV-F01 三星  4.8" 液晶模组  800×480  280  300:1  WLED  TTL  已停产 LTE480WV-F01规格书下载 0 0
