| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 三星 (Samsung) |
| 3.5英寸 |
| 320(RGB)×240, QVGA, 4:3 |
| 70.08(H)×52.56(V) mm |
| 43.0/48.0g (Typ./Max.) |
| 260 cd/m² (Typ.) |
60/60/50/55 (Typ.)(CR≥10)  |
| 6 o'clock |
| 16.7M, 50% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LMS350GF02-001 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 76.9(H)×63.9(V)×4.45(D) mm | |
| - | |
| 300:1 (Typ.) (透射) | |
| TN，常白显示，透射带微反射 |
|
| 250 (Typ.)(Tr+Td) ms | |
| |
|
| 4线电阻触摸屏 | |
| 6S1P WLED, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 8-bit) + SPI , 60 pins , FPC |
| 3.3/3.3V (Typ.)(VCC/VCI) |
| 工作温度: -20 ~ 60 °C, 存储温度: -30 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LMS350GF02-001规格书 | Rev.002 | English | 1.6 M | 32 | 2007-1-8 | 最新 | |
|
|
LMS350GF02-001规格书 | Rev.001 | English | 2.2 M | 41 | 2006-11-22 |

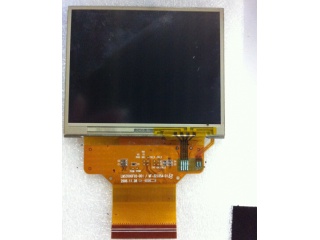

LMS350GF02-001是三星 (Samsung)推出的一款3.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光， DE/SYNC Mode, 3 in 1 FPC。基于它的特征屏库推荐此型号应用于便携导航仪，可视电话，MP3 PMP，数码相机等产品。根据屏库掌握的情报此产品于2006年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月19日对此型号首次建立参数，并于2023年09月28日对参数进行了最后更新。根据三星 (Samsung)于2007年1月8日发布的版本号为Rev.002的产品规格书，LMS350GF02-001显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为70.08(宽)×52.56(高) mm，外观尺寸为76.9(宽)×63.9(高)×4.45(厚) mm，可视尺寸为72.88(宽)×55.36(高) mm，产品净重43.0/48.0g (Typ./Max.)。背光方面此产品采用了6S1P WLED发光的侧入式光源，不含背光驱动。LMS350GF02-001采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VCC/VCI)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LMS350GF02-001的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
