| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 夏普 (Sharp) |
| 9.4英寸 |
| 640(RGB)×480, VGA, 4:3 |
| 192(H)×144(V) mm |
| 470g (Typ.) |
| 60 cd/m² (Typ.) |
30/30/15/25 (Typ.)(CR≥5)  |
| - |
| 伪彩 |
| 75Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LM9V385 | |
| CSTN-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 227(H)×179.2(V)×9.5(D) mm | |
| - | |
| 25:1 (Typ.) (透射) | |
| STN，常黑显示，透射式 |
|
| 350 (Typ.)(Tr+Td) ms | |
| |
|
| 4线电阻触摸屏(F/G) | |
| 1 pcs CCFL, 10K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel Data (1ch, 8-bit) , 31 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 40 °C, 存储温度: -25 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LM9V385规格书 | LC98613 | English | 681.4 K | 29 | 1998-6-24 | 最新 |

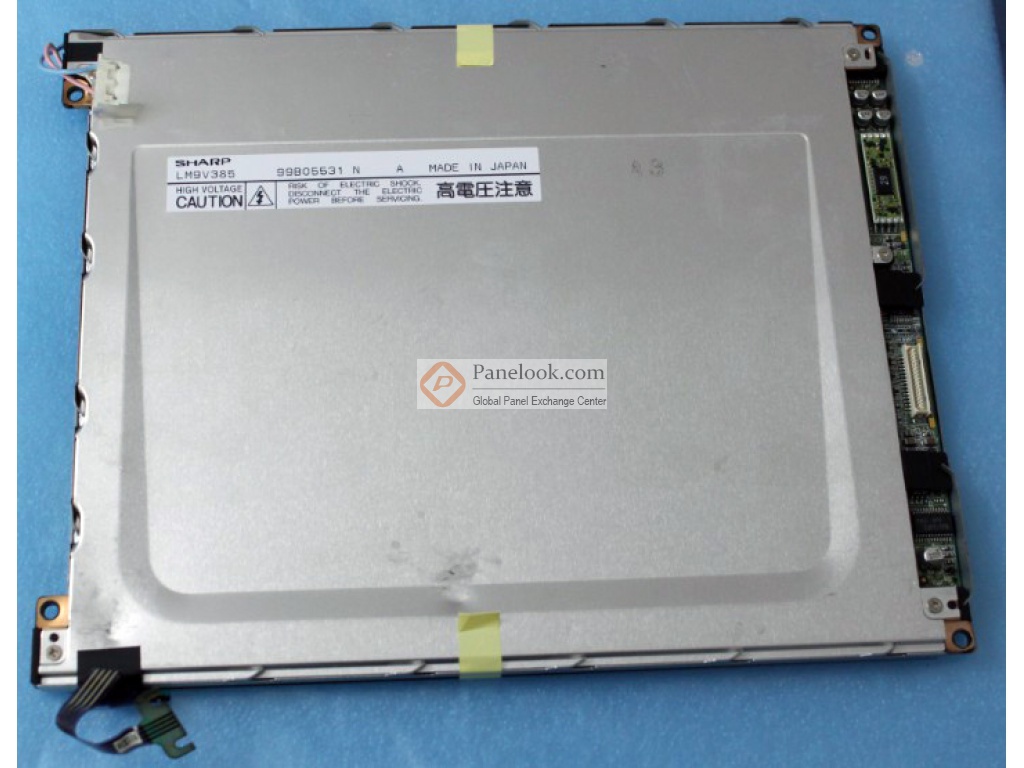

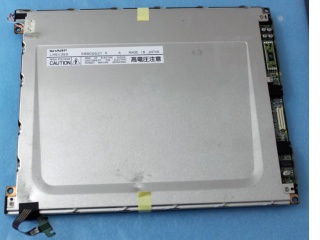

LM9V385是日本夏普株式会社 (夏普，Sharp) 推出的一款采用CSTN-LCD技术的9.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，4线电阻触摸屏(F/G)。根据夏普 (Sharp)于1998年6月24日发布的版本号为LC98613的产品规格书，LM9V385显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为192×144 (宽×高) mm，可视尺寸为198.0×151.0 (宽×高) mm，外观尺寸为227×179.2 (宽×高)×9.5(厚) mm，产品净重470g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LM9V385采用了Parallel Data (1ch, 8-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM9V385液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LM9V385的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于1998年Q3量产，当前生产状态为已停产。目前LM9V385在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月19日对此型号首次建立参数，并于2025年07月14日对参数进行了最后更新。它的工作温度为 0 ~ 40°C，存储温度为 -25 ~ 60°C。基于它带触摸屏等特征，此型号推荐使用于工业。
