RGB垂直条状
- 显示区域
- 596.736(H)×335.664(V) mm
- 外观尺寸
- 630(H)×376.13(V)×21.9(D) mm
- 面板重量
- 4.60Kgs (Typ.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (2H)，抗反射处理
- 面板亮度
- 420 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 6.5/7.5 (Typ.)(Tr/Td) ms
- 显示颜色
- 16.7M, 100% sRGB
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
98.09W (Max.)
- 光源类型
- 6 strings WLED, 39K小时, 无驱动
- 信号接口
-
eDP (4 Lanes) , 50 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM270WQ1-SDB3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM270WQ1-SDB3规格书 |
Ver.0.2 |
English |
1.3 M |
39 |
2011-4-27 |
最新 |
|
LG Display液晶模组LM270WQ1-SDB3验货标准(IIS)

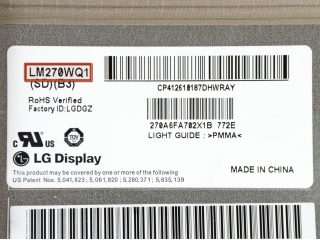

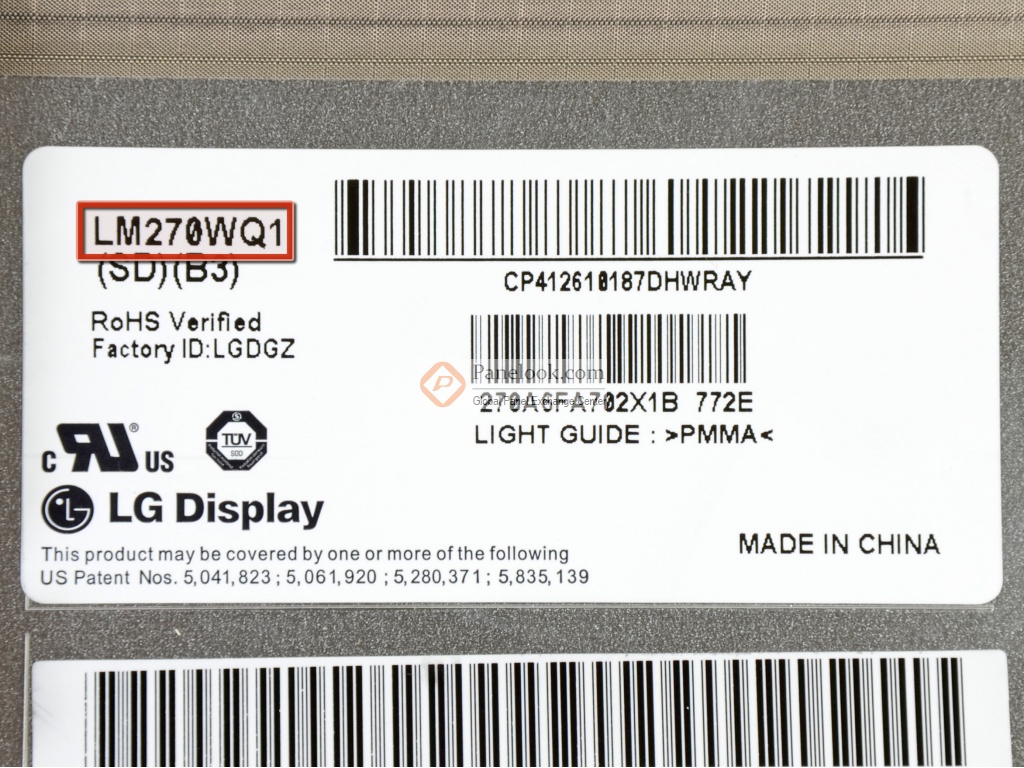

LG Display液晶模组LM270WQ1-SDB3图片
LG Display液晶模组LM270WQ1-SDB3概况
LM270WQ1-SDB3 (别名: LM270WQ1 (SD)(B3))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的27.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2011年4月27日发布的版本号为Ver0.2的产品规格书，LM270WQ1-SDB3显示分辨率为2560(RGB)×1440 (Quad-HD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为596.736×335.664 (宽×高) mm，可视尺寸为601.7×340.7 (宽×高) mm，外观尺寸为630×376.13 (宽×高)×21.9(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，抗反射处理，产品净重4.60Kgs (Typ.)。背光方面此产品采用了6 strings WLED发光的侧入式光源(左边和右边)，光源的使用寿命为39K小时，不含背光驱动。LM270WQ1-SDB3采用了eDP (4 Lanes)信号接口，总共50 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LM270WQ1-SDB3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM270WQ1-SDB3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前LM270WQ1-SDB3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2024年09月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，白光LED背光，端子正装，表面镜面等特征，此型号推荐使用于电脑显示器。
|
