RGB垂直条状
分辨率
1920(RGB)×1080, FHD, 16:9
- 外观尺寸
- 543×317.4×11.7 mm (H×V×D)
- 显示区域
- 527.04×296.46 mm (H×V)
- 屏幕重量
- 2.27/2.39Kgs (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- IPS，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 14 (Typ.)(G to G) ms
- 颜色数量
- 16.7M, 72% NTSC
- 适用于
-
- 消耗功率
- 14.8W (Typ.)
- 背光类型
- 18S3P WLED, 30K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 5.0V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 -20 ~ 50 °C
LG Display液晶模组LM238WF1-SLE3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM238WF1-SLE3规格书 |
Ver1.0 |
English |
1 M |
32 |
2014-3-3 |
最新 |
|
LG Display液晶模组LM238WF1-SLE3验货标准(IIS)

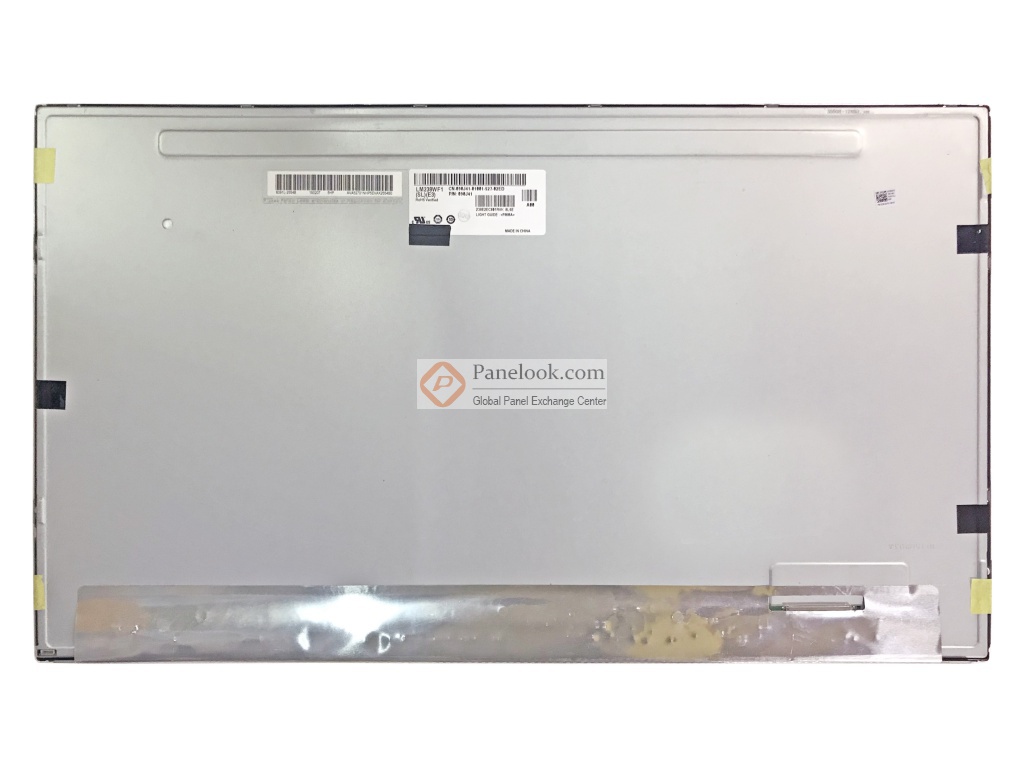

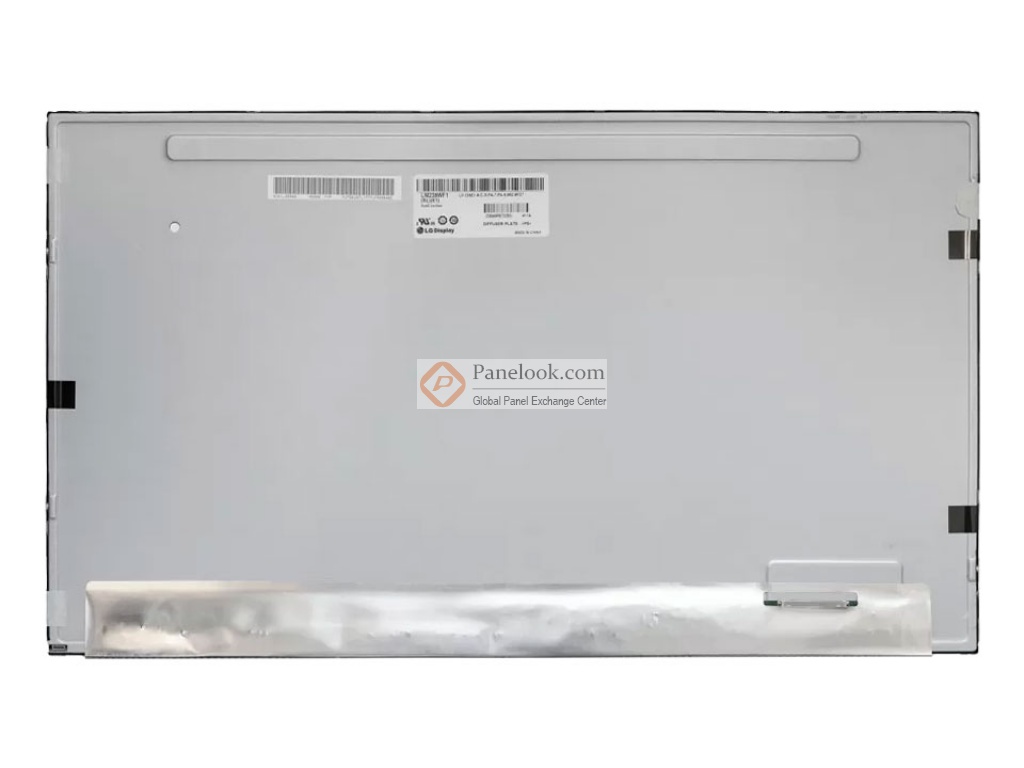

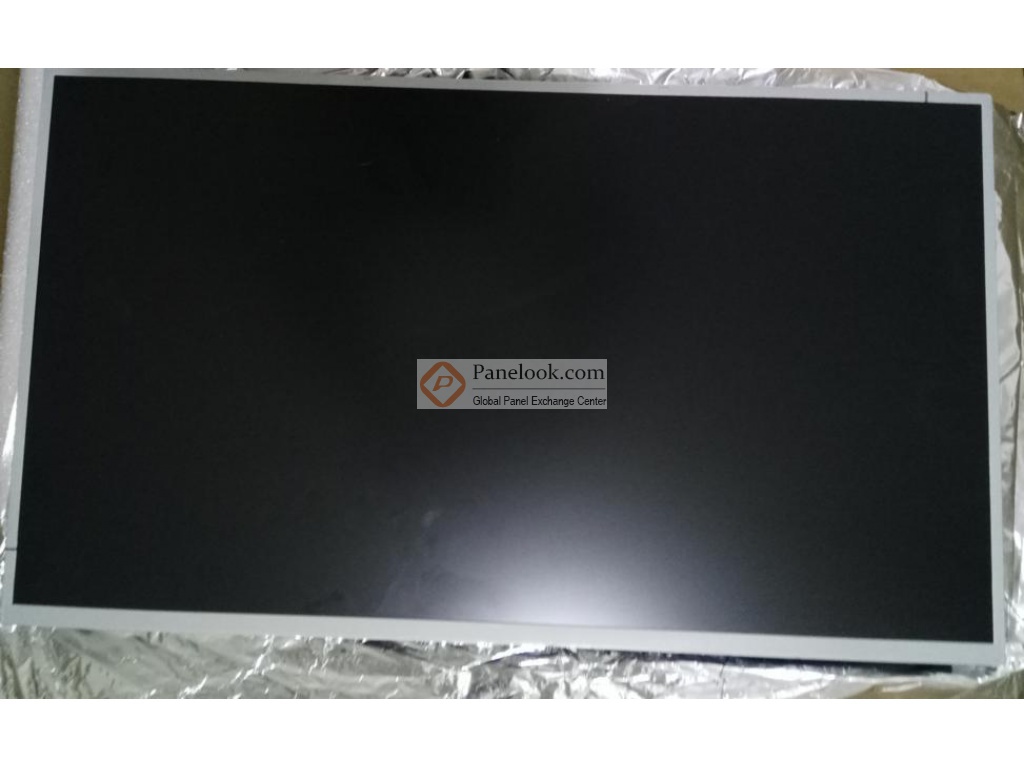

LG Display液晶模组LM238WF1-SLE3图片
LG Display液晶模组LM238WF1-SLE3概况
LM238WF1-SLE3 (别名: LM238WF1 (SL)(E3))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2013年10月28日发布的版本号为Ver1.0的产品规格书，LM238WF1-SLE3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04×296.46 (宽×高) mm，可视尺寸为530.2×299.6 (宽×高) mm，外观尺寸为543×317.4 (宽×高)×11.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重2.27/2.39Kgs (Typ./Max.)。背光方面此产品采用了18S3P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。LM238WF1-SLE3采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM238WF1-SLE3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM238WF1-SLE3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q1量产，于2018年Q3停产，当前生产状态为已停产。目前LM238WF1-SLE3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年01月20日对此型号首次建立参数，并于2024年09月20日对参数进行了最后更新。它的工作温度为 -20 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。基于它白光LED背光，端子倒装，表面雾面等特征，此型号推荐使用于电脑显示器，工业。
|
