| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| LG Display (LG Display) |
| 23.0英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 509.184(H)×286.416(V) mm |
| 2.60/2.73Kgs (Typ./Max.) |
| 400 cd/m² (Typ.) |
85/85/75/85 (Typ.)(CR≥10)  |
| 6 o'clock |
| 16.7M, 72% NTSC |
| 120Hz |
| 30.42W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LM230WF4-TLA1 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 533.2(H)×312(V)×23.5(D) mm | |
| 雾面，Hard coating (3H) | |
| 1000:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 1/4 (Typ.)(Tr/Td), 3 (Typ.)(G to G) ms | |
| |
|
| 无触摸 | |
| 4 pcs CCFL, 50K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (4 ch, 8-bit) , 92 pins , 端子 |
| 12.0V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LM230WF4-TLA1规格书 | Ver1.0 | English | 2.1 M | 34 | 2009-9-14 | ||
|
|
LM230WF4-TLA1规格书 | Ver0.7 | English | 888.7 K | 34 | 2009-5-13 | ||
|
|
LM230WF4-TLA1规格书 | Ver0.6 | English | 1023.6 K | 33 | 2009-4-14 | ||
|
|
LM230WF4-TLA1规格书 | Ver0.2 | English | 973.8 K | 34 | 2009-11-25 | ||
|
|
LM230WF4-TLA1规格书 | Ver1.1 | English | 1.2 M | 34 | 2009-10-21 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
MNT Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0 | 2014-1-14 | IIS下载 |
|
MNT Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.1 | 2013-8-2 | IIS下载 |
|
MNT Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2012-6-6 | IIS下载 |
|
MNT Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2012-3-28 | IIS下载 |
|
LM(Monitor) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0 | 2008-6-11 | IIS下载 |
|
LM(Monitor) Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2008-6-11 | IIS下载 |
|
LM(Monitor) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0 | 2008-6-11 | IIS下载 |
|
LM(Monitor) Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2008-6-11 | IIS下载 |
|
LM(Monitor) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |

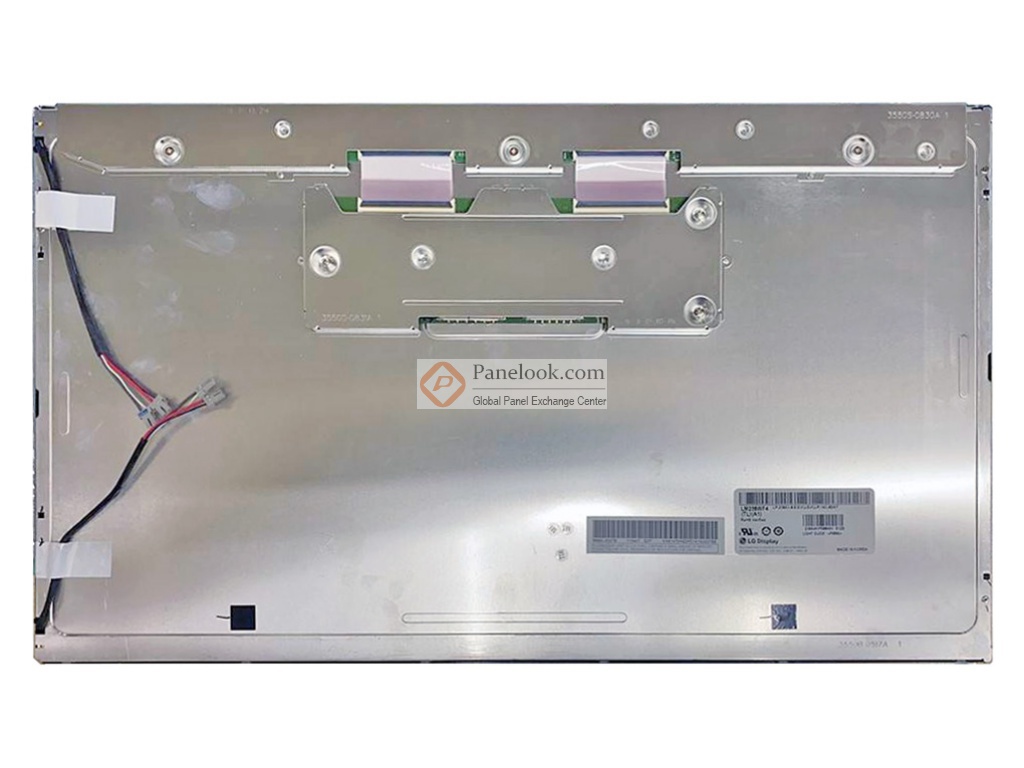

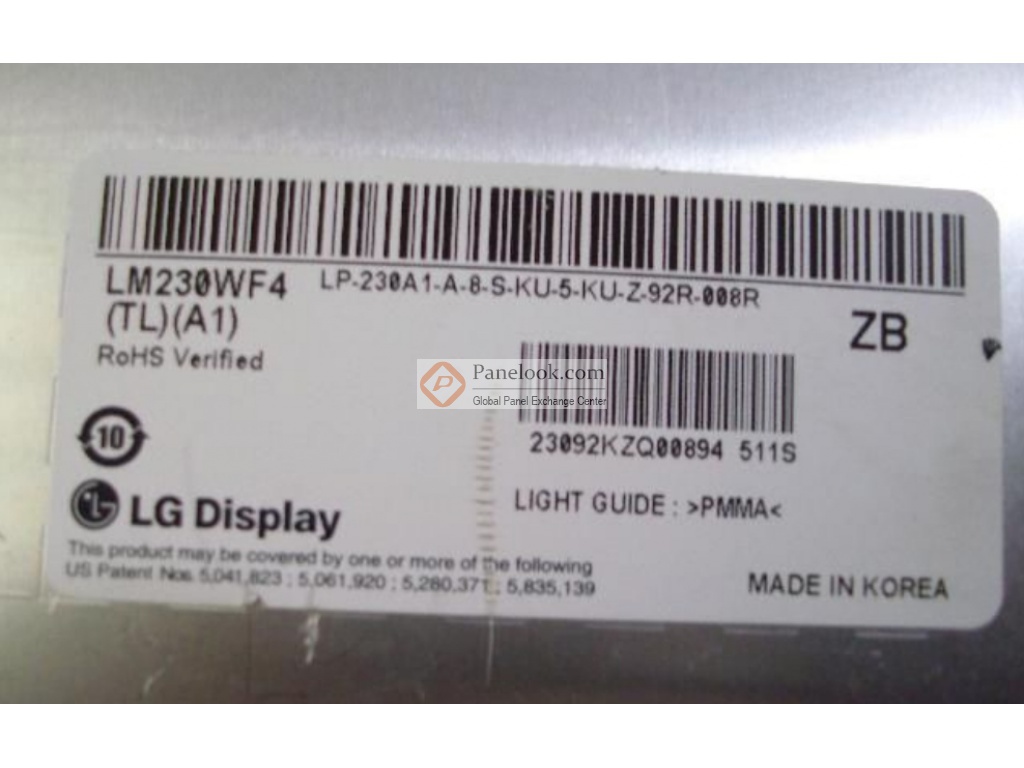

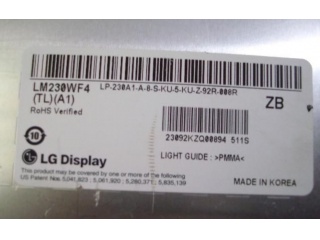

LM230WF4-TLA1 (别名: LM230WF4 (TL)(A1))是LG Display (LG Display)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 120Hz，3D显示，寿命大于5万小时，表面雾面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2009年Q3量产，于2012年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年08月02日对此型号首次建立参数，并于2023年09月21日对参数进行了最后更新。根据LG Display (LG Display)于2009年10月21日发布的版本号为Ver1.1的产品规格书，LM230WF4-TLA1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184(宽)×286.416(高) mm，外观尺寸为533.2(宽)×312(高)×23.5(厚) mm，可视尺寸为513.784(宽)×291.016(高) mm，表面处理为雾面，Hard coating (3H)，产品净重2.60/2.73Kgs (Typ./Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LM230WF4-TLA1采用了LVDS (4 ch, 8-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM230WF4-TLA1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
