LG Display液晶模组LM230WF3-SLE1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2011,Q1
- 开始量产
2011,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
LG Display (LG Display) |
面板型号 |
LM230WF3-SLE1 |
| 面板尺寸 |
23.0英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 像素数量 |
1920(RGB)×1080, FHD, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域
| 509.184(H)×286.416(V) mm |
外观尺寸 |
533.2(H)×312(V)×11(D) mm |
|---|
| 面板重量 |
2.20Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
| 面板亮度 |
250 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (TM)
|
| 可视角度 |
89/89/89/89 (Typ.)(CR≥10)  |
工作模式 |
IPS，常黑显示，透射式
|
| 视角方向 |
全视角 |
反应时间 |
14 (Typ.)(G to G) ms |
| 功率消耗 |
17.4W (Typ.)(60Hz) |
光源类型 |
17S2P WLED, 30K小时, 无驱动 |
| 显示颜色 |
16.7M, 72% NTSC |
触摸屏 |
无触摸 |
| 工作频率 |
75Hz |
面板应用 |
|
| 信号接口 |
LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 驱屏电压 |
5.0V (Typ.) |
| 工作环境 |
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
LG Display液晶模组LM230WF3-SLE1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM230WF3-SLE1规格书 |
Ver0.0 |
English |
2.9 M |
32 |
2011-12-1 |
最新 |
|
LG Display液晶模组LM230WF3-SLE1验货标准(IIS)

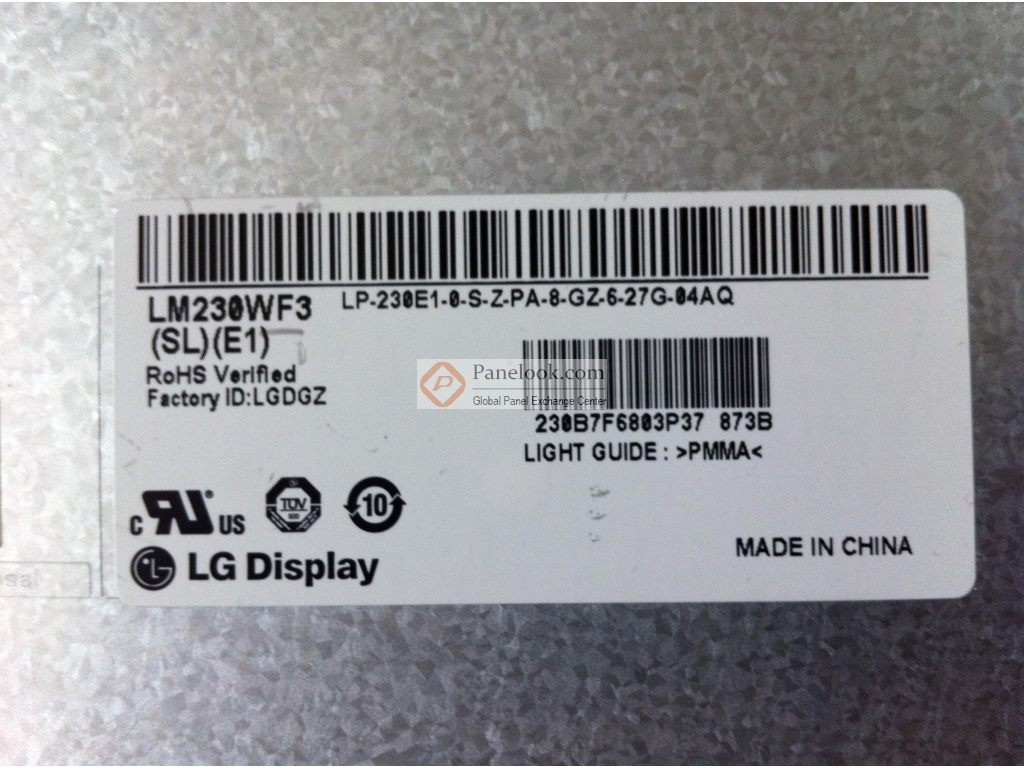

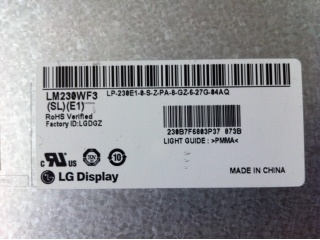

LG Display液晶模组LM230WF3-SLE1图片
LG Display液晶模组LM230WF3-SLE1综述
LG Display (LG Display) 推出的LM230WF3-SLE1 (别名: LM230WF3 (SL)(E1))是一款采用a-Si TFT-LCD技术的23.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子正装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前LM230WF3-SLE1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年06月23日对参数进行了最后更新。根据LG Display (LG Display)于2011年12月1日发布的版本号为Ver0.0的产品规格书，LM230WF3-SLE1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184×286.416 (宽×高) mm，可视尺寸为513.8×291.0 (宽×高) mm，外观尺寸为533.2(宽)×312(高)×11(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重2.20Kgs (Typ.)。背光方面此产品采用了17S2P WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LM230WF3-SLE1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM230WF3-SLE1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM230WF3-SLE1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
