RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 3.00/3.15Kgs (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度
- 300 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 14 (Typ.)(G to G) ms
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 显示模式
- IPS，常黑显示，透射式
- 支持颜色
- 16.7M, 72% NTSC
- 应用产品
-
- 功率消耗
- 31.86W (Typ.)
- 光源类型
- 4 pcs CCFL, 50K小时, 无驱动
- 刷新率
- 75Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 电压供应
- 12.0V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM230WF2-SLA2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM230WF2-SLA2规格书 |
Ver1.0 |
English |
1.1 M |
34 |
2010-3-4 |
最新 |
|
LG Display液晶模组LM230WF2-SLA2验货标准(IIS)

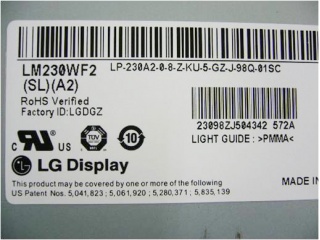

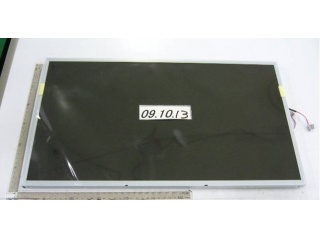

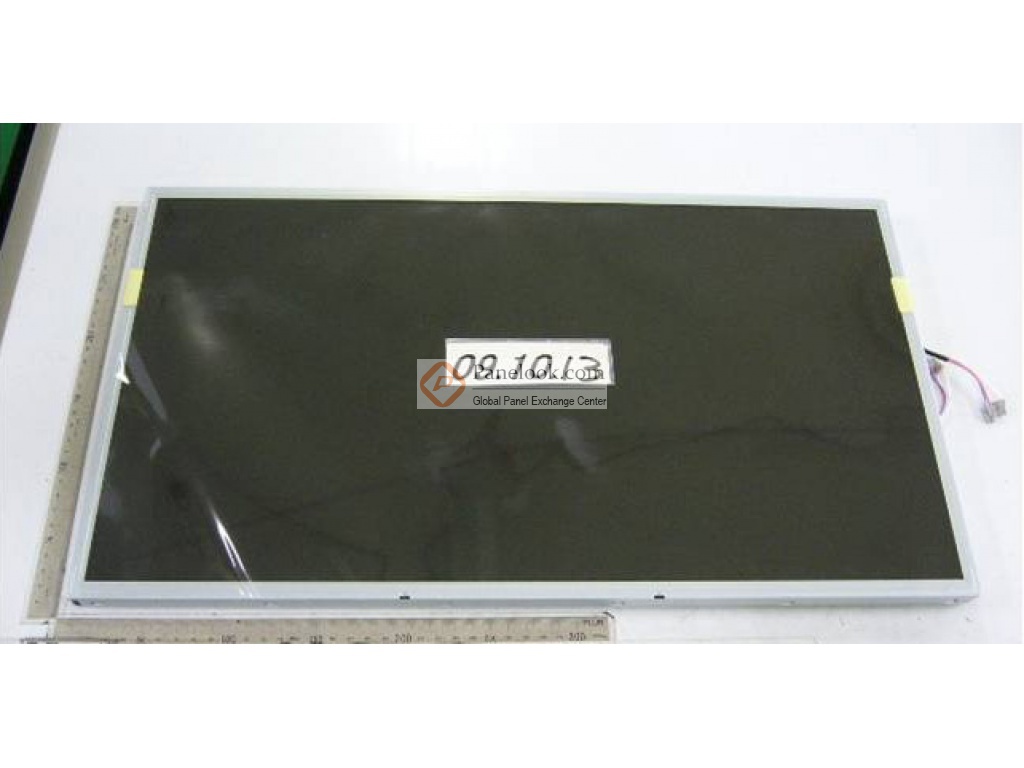

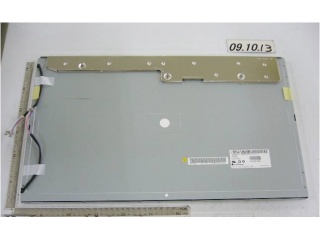

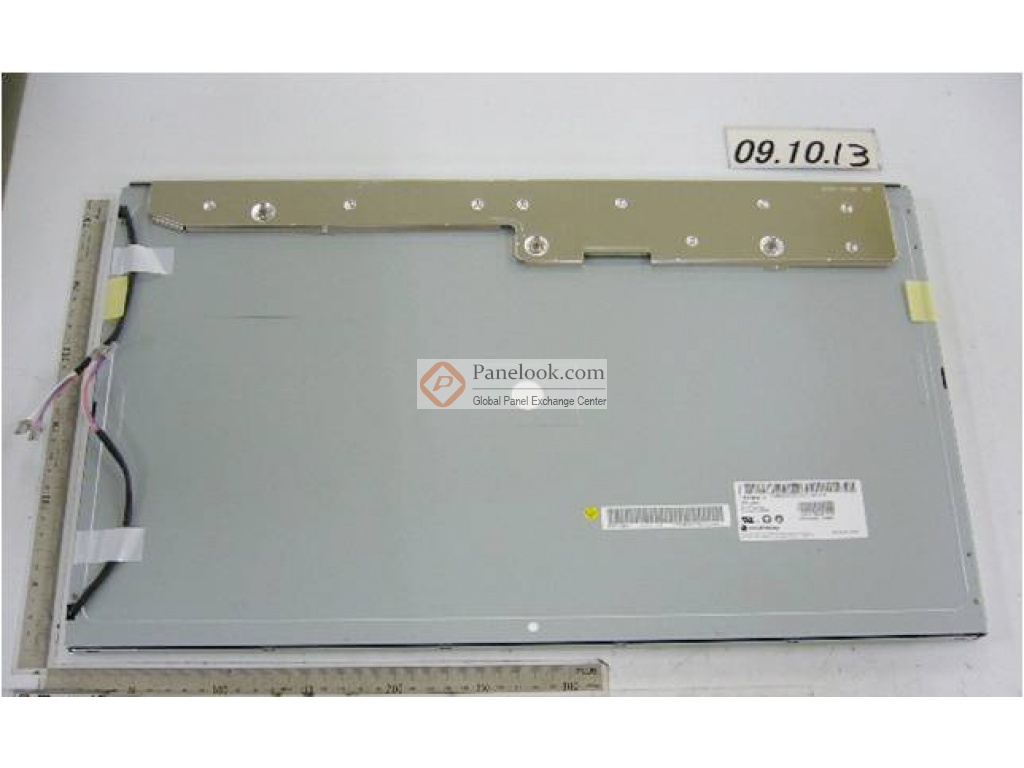

LG Display液晶模组LM230WF2-SLA2图片
LG Display液晶模组LM230WF2-SLA2概况
LM230WF2-SLA2 (别名: LM230WF2 (SL)(A2))是LG Display (LG Display)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，表面镜面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月25日对此型号首次建立参数，并于2025年12月23日对参数进行了最后更新。根据LG Display (LG Display)于2010年3月4日发布的版本号为Ver1.0的产品规格书，LM230WF2-SLA2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184(宽)×286.416(高) mm，外观尺寸为533.2(宽)×312(高)×17.5(厚) mm，可视尺寸为513.8(宽)×291.0(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重3.00/3.15Kgs (Typ./Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LM230WF2-SLA2采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM230WF2-SLA2的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
