像素布局 RGB垂直条状
- 显示区域473.76(H)×296.1(V) mm
- 外观尺寸497.7(H)×320.1(V) mm
- 面板重量2.37/2.49Kgs (Typ./Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度300 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 工作模式IPS，常黑显示，透射式
- 视角方向全视角
- 反应时间6 (Typ.)(G to G) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
63.3W (Typ.)
- 光源类型6 pcs CCFL, 50K小时, 无驱动
- 工作频率75Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM220WE4-SLB2规格书
LG Display液晶模组LM220WE4-SLB2变更通知
LG Display液晶模组LM220WE4-SLB2验货标准(IIS)

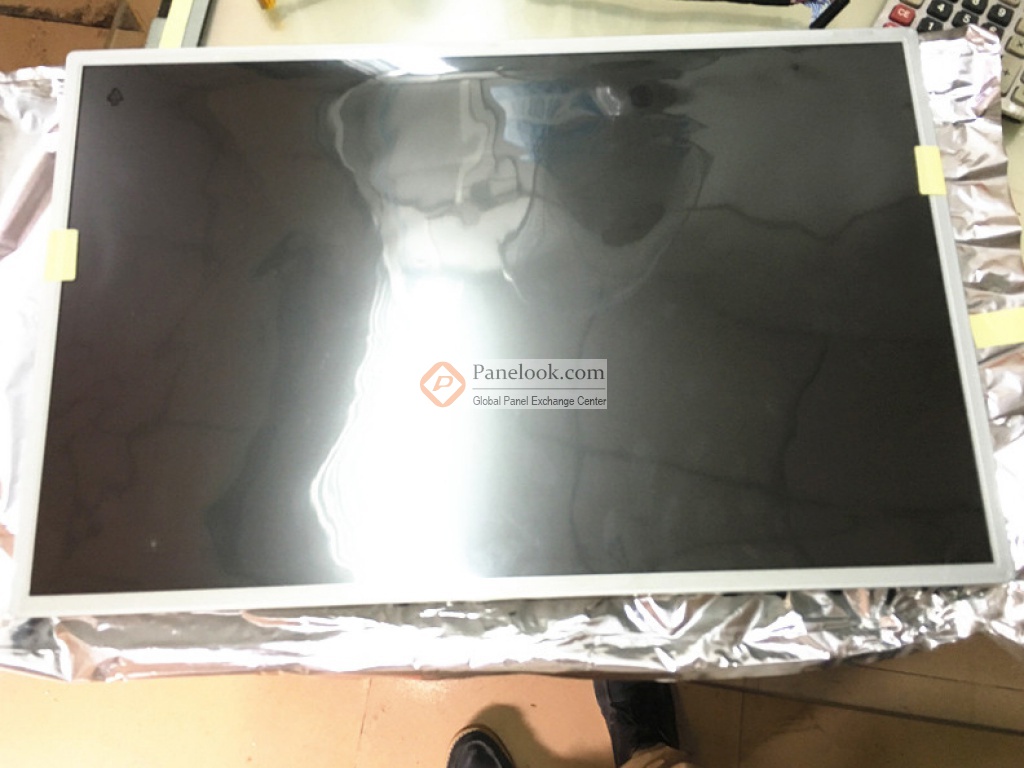

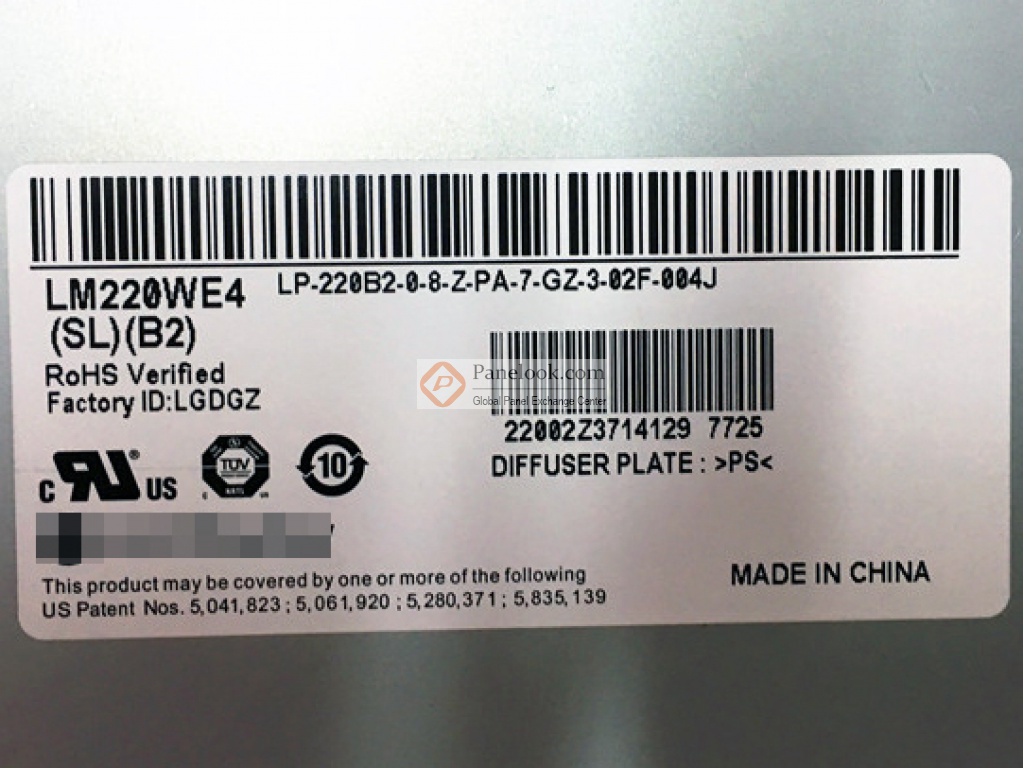

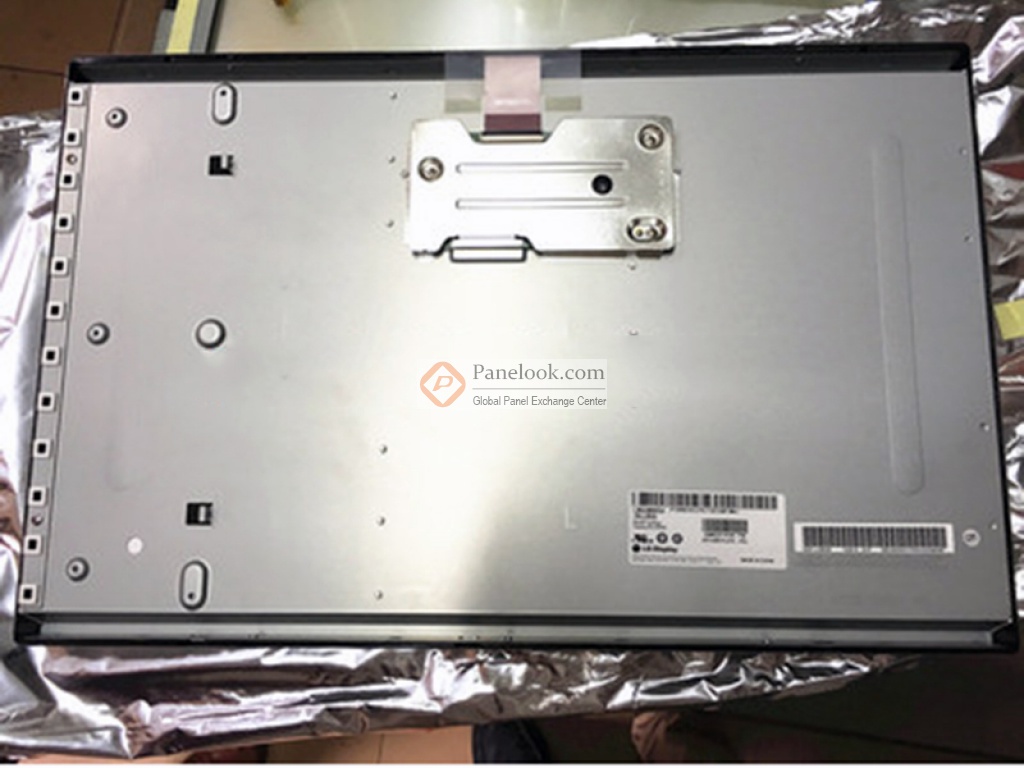

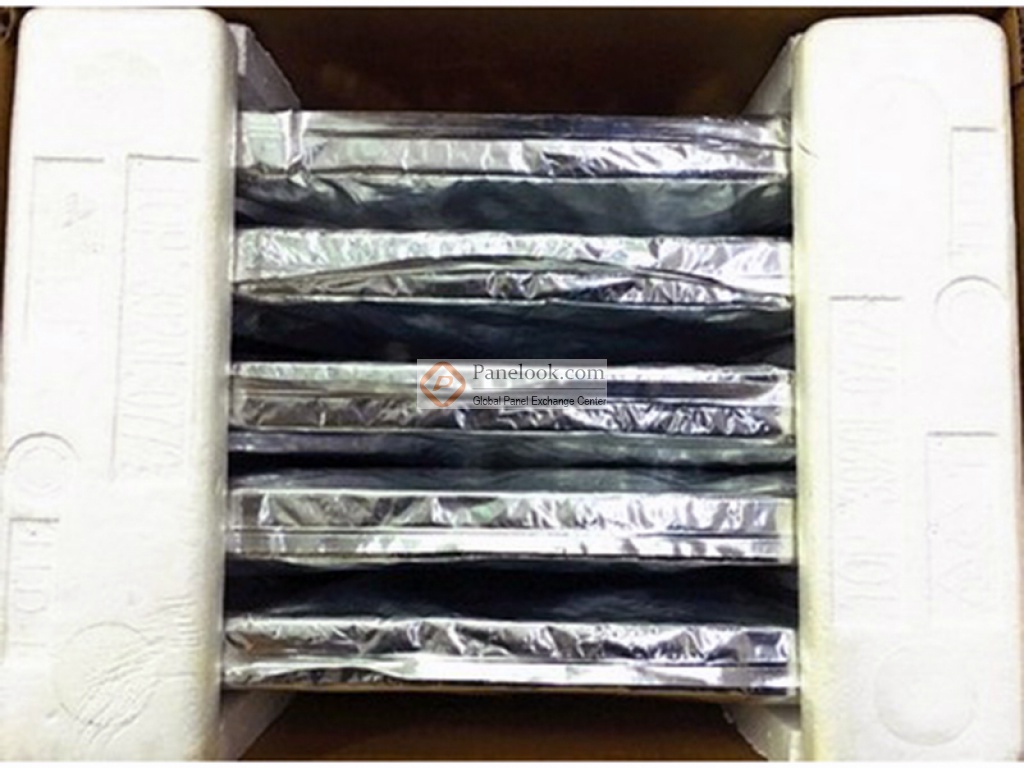

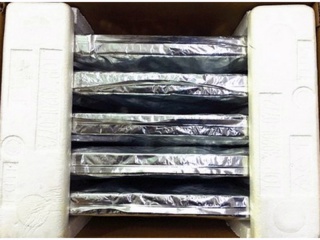

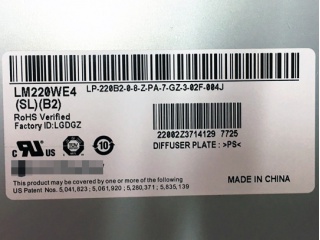

LG Display液晶模组LM220WE4-SLB2图片
LG Display液晶模组LM220WE4-SLB2概况
LM220WE4-SLB2 (别名: LM220WE4 (SL)(B2))是LG Display (LG Display)推出的一款22.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: sRGB，寿命大于5万小时，表面雾面， Last time buy: Sep. 20 2010。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2009年Q2量产，于2010年Q4停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月03日对此型号首次建立参数，并于2025年07月29日对参数进行了最后更新。根据LG Display (LG Display)于2009年7月16日发布的版本号为Ver1.0的产品规格书，LM220WE4-SLB2显示分辨率为1680(RGB)×1050 (WSXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为473.76(宽)×296.1(高) mm，外观尺寸为497.7(宽)×320.1(高) mm，可视尺寸为477.8(宽)×300.1(高) mm，表面处理为雾面，Hard coating (3H)，产品净重2.37/2.49Kgs (Typ./Max.)。背光方面此产品采用了6 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，不含背光驱动。LM220WE4-SLB2采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM220WE4-SLB2的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
