RGB垂直条状
- 显示区域
- 473.76×296.1 mm (H×V)
- 外观尺寸
- 493.7×320.1×17 mm (H×V×D)
- 屏幕重量
- 2.35/2.50Kgs (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (2H)
- 屏幕亮度
- 300 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 85/85/75/85 (Typ.)(CR≥10)
- 响应速度
- 1.3/3.7 (Typ.)(Tr/Td) ms
- 颜色数量
- 16.7M, 72% NTSC
- 适用于
-
- 功率消耗
- 29.4W (Typ.)
- 背光类型
- 4 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 75Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 8-bit) , 端子 , 30 pins
- 供应电压
- 5.0V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
LG Display液晶模组LM220WE1-TLF1规格书
LG Display液晶模组LM220WE1-TLF1验货标准(IIS)

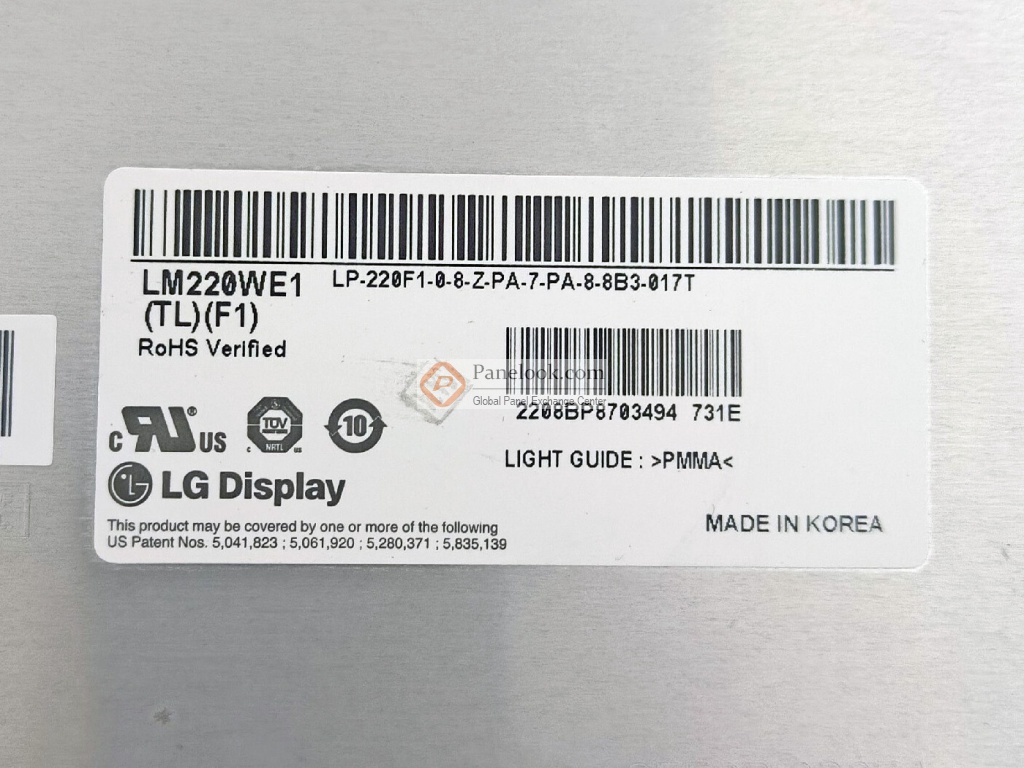

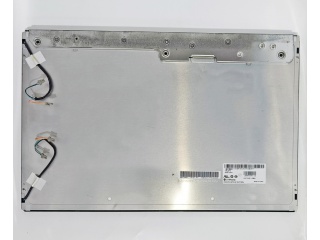

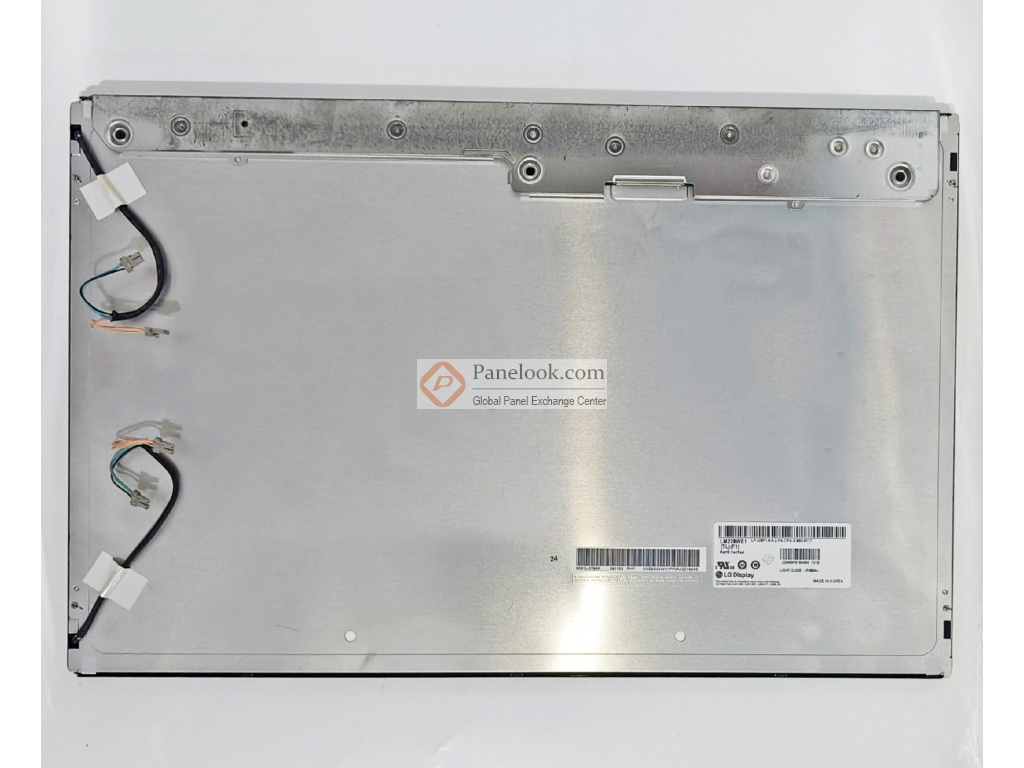

LG Display液晶模组LM220WE1-TLF1图片
LG Display液晶模组LM220WE1-TLF1综述
LM220WE1-TLF1 (别名: LM220WE1 (TL)(F1))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的22.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据LG Display (LG Display)于2008年8月26日发布的版本号为Ver1.0的产品规格书，LM220WE1-TLF1显示分辨率为1680(RGB)×1050 (WSXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为473.76×296.1 (宽×高) mm，可视尺寸为477.7×300.1 (宽×高) mm，外观尺寸为493.7×320.1 (宽×高)×17(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重2.35/2.50Kgs (Typ./Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LM220WE1-TLF1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM220WE1-TLF1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM220WE1-TLF1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q2量产，当前生产状态为已停产。目前LM220WE1-TLF1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月03日对此型号首次建立参数，并于2025年07月29日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。基于它寿命大于5万小时，表面镜面， TCO'03等特征，此型号推荐使用于电脑显示器。
|
