RGB垂直条状
- 显示区域
- 475.2(H)×267.3(V) mm
- 外观尺寸
- 495.6(H)×292.2(V)×10.7(D) mm
- 面板重量
- 1.70/1.79Kgs (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 14 (Typ.)(G to G) ms
- 显示颜色
- 16.7M, 72% NTSC
- 面板应用
-
- 工作频率
- 75Hz
- 触摸屏
- 无触摸
- 功率消耗
-
22.29W (Typ.)(60Hz)
- 光源类型
- 13S4P WLED, 35K小时, 无驱动
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 5.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM215WF3-SLC7规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM215WF3-SLC7规格书 |
Ver0.1 |
English |
875.1 K |
32 |
2010-3-31 |
最新 |
|
LG Display液晶模组LM215WF3-SLC7验货标准(IIS)

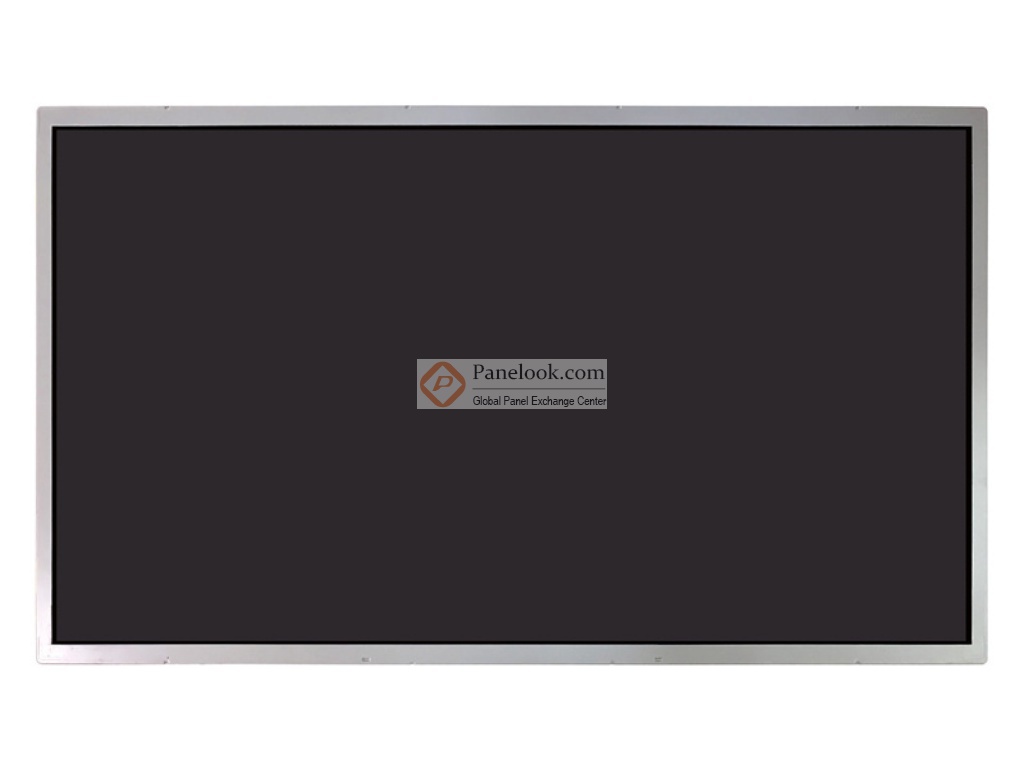

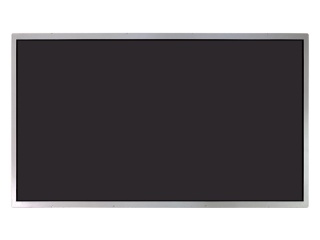

LG Display液晶模组LM215WF3-SLC7图片
LG Display液晶模组LM215WF3-SLC7概况
LG Display (LG Display) 推出的LM215WF3-SLC7 (别名: LM215WF3 (SL)(C7))是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子正装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电脑显示器。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前LM215WF3-SLC7在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年08月19日对此型号首次建立参数，并于2024年09月24日对参数进行了最后更新。根据LG Display (LG Display)于2010年3月31日发布的版本号为Ver0.1的产品规格书，LM215WF3-SLC7显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为475.2×267.3 (宽×高) mm，可视尺寸为478.8×271.3 (宽×高) mm，外观尺寸为495.6(宽)×292.2(高)×10.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.70/1.79Kgs (Typ./Max.)。背光方面此产品采用了13S4P WLED发光的侧入式光源(底部)，光源的使用寿命为35K小时，不含背光驱动。LM215WF3-SLC7采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM215WF3-SLC7液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM215WF3-SLC7的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
