像素布局
RGB垂直条状
显示区域 376.32(H)×301.056(V) mm外观尺寸 396(H)×324(V)×10.4(D) mm
面板重量 1.25/1.35Kgs (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/75/85 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 1.3/3.7 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 68% NTSC触摸屏 无触摸
-
功率消耗
17.19W (Typ.)
光源类型 4 strings WLED, 30K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM190E09-TLB1规格书
LG Display液晶模组LM190E09-TLB1验货标准(IIS)

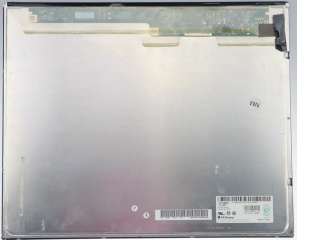

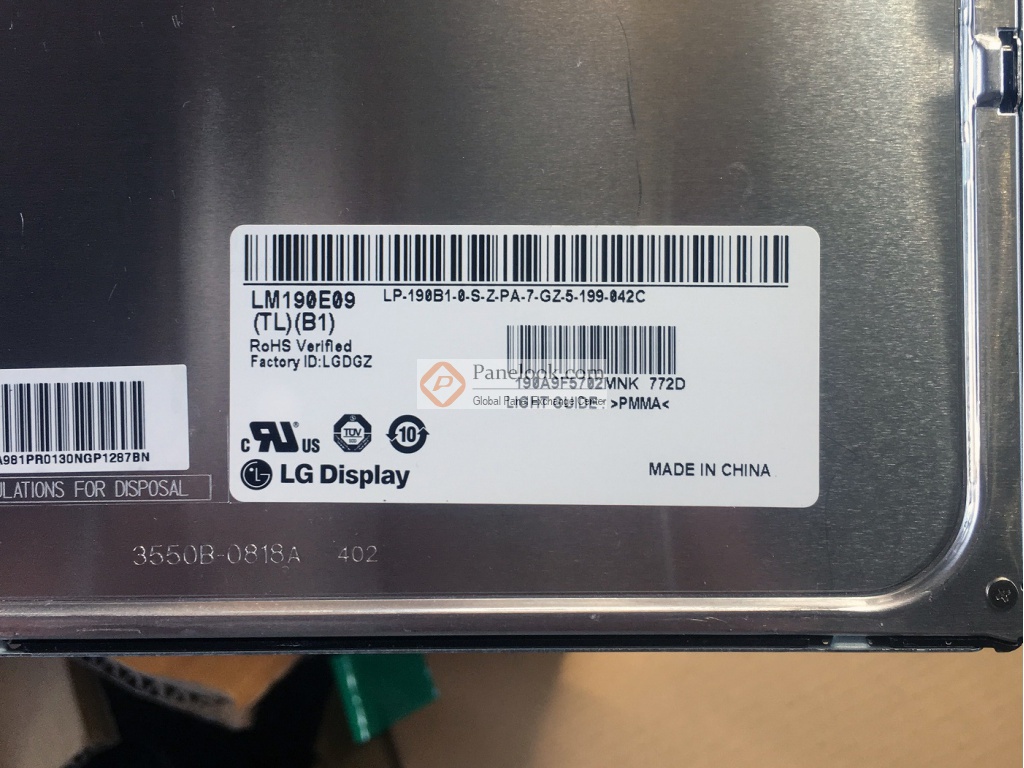

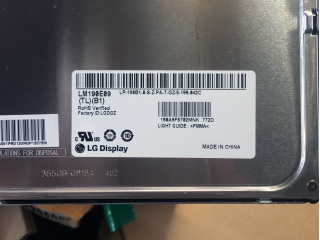

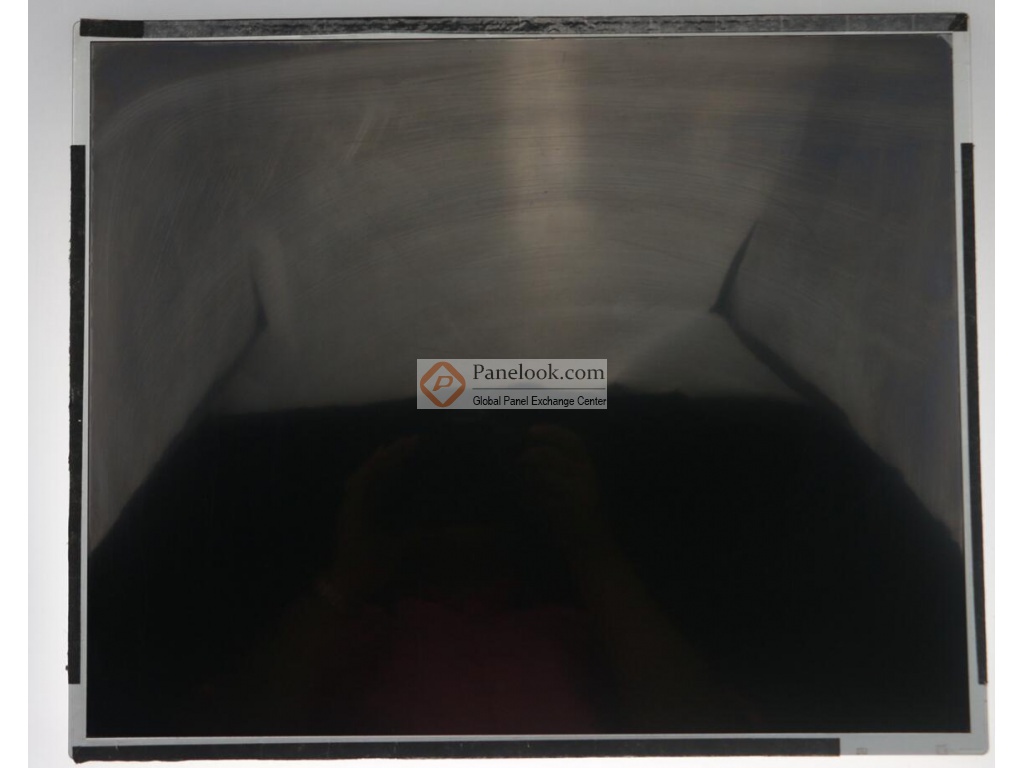

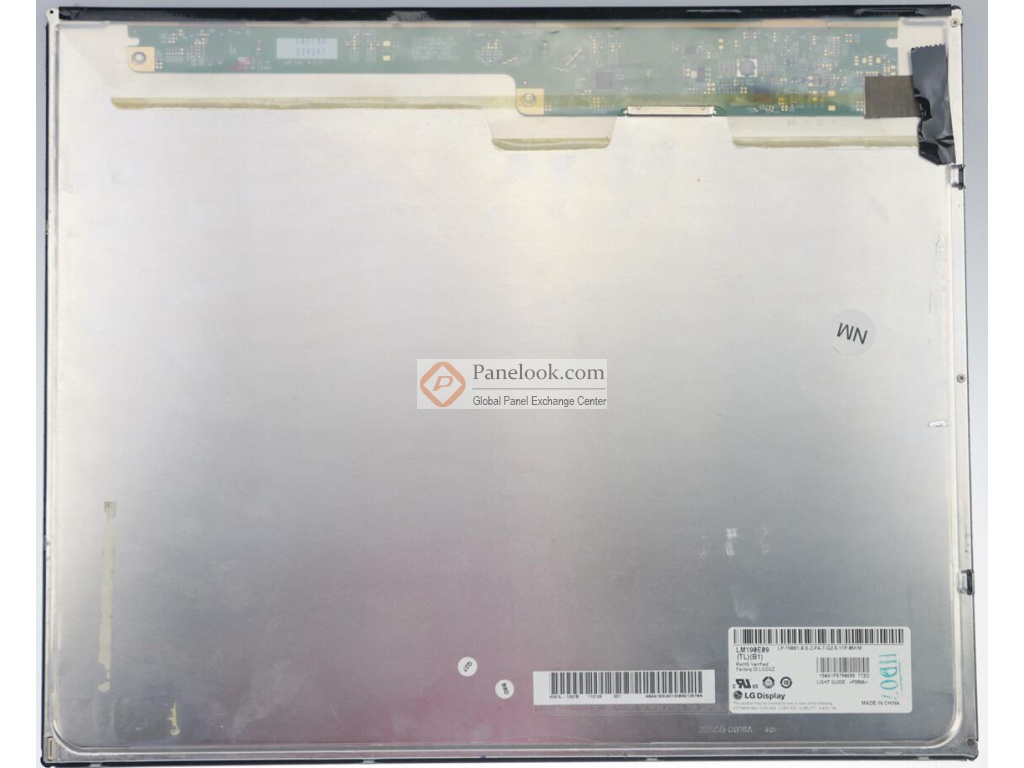

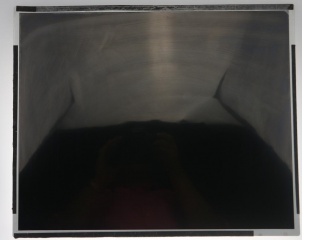

LG Display液晶模组LM190E09-TLB1图片
LG Display液晶模组LM190E09-TLB1综述
LM190E09-TLB1 (别名: LM190E09 (TL)(B1))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的19.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2010年9月29日发布的版本号为Ver1.1的产品规格书，LM190E09-TLB1显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为376.32×301.056 (宽×高) mm，可视尺寸为380.3×305.0 (宽×高) mm，外观尺寸为396×324 (宽×高)×10.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.25/1.35Kgs (Typ./Max.)。背光方面此产品采用了4 strings WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LM190E09-TLB1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM190E09-TLB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM190E09-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q3量产，于2012年Q4停产，当前生产状态为已停产。目前LM190E09-TLB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2024年11月13日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子正装，表面雾面， ZBD model等特征，此型号推荐使用于电脑显示器。
|
