像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量1.37Kgs (Typ.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度280 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间5 (Typ.)(Tr+Td) ms
- 可视角度85/85/80/80 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色16.7M, 72% NTSC
- 触摸技术无触摸
- 功率消耗
13.66W (Typ.)
- 光源类型2 pcs CCFL, 50K小时, 无驱动
- 刷新率75Hz
- 应用产品
- 接口类型
-
30 pins LVDS (1 ch, 8-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LM185WH1-TLFB规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM185WH1-TLFB规格书 |
Ver1.0 |
English |
1 M |
32 |
2010-3-9 |
最新 |
|
LG Display液晶模组LM185WH1-TLFB验货标准(IIS)

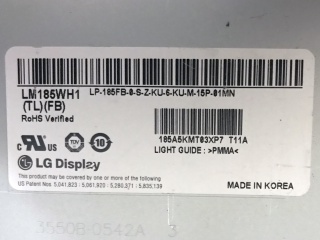

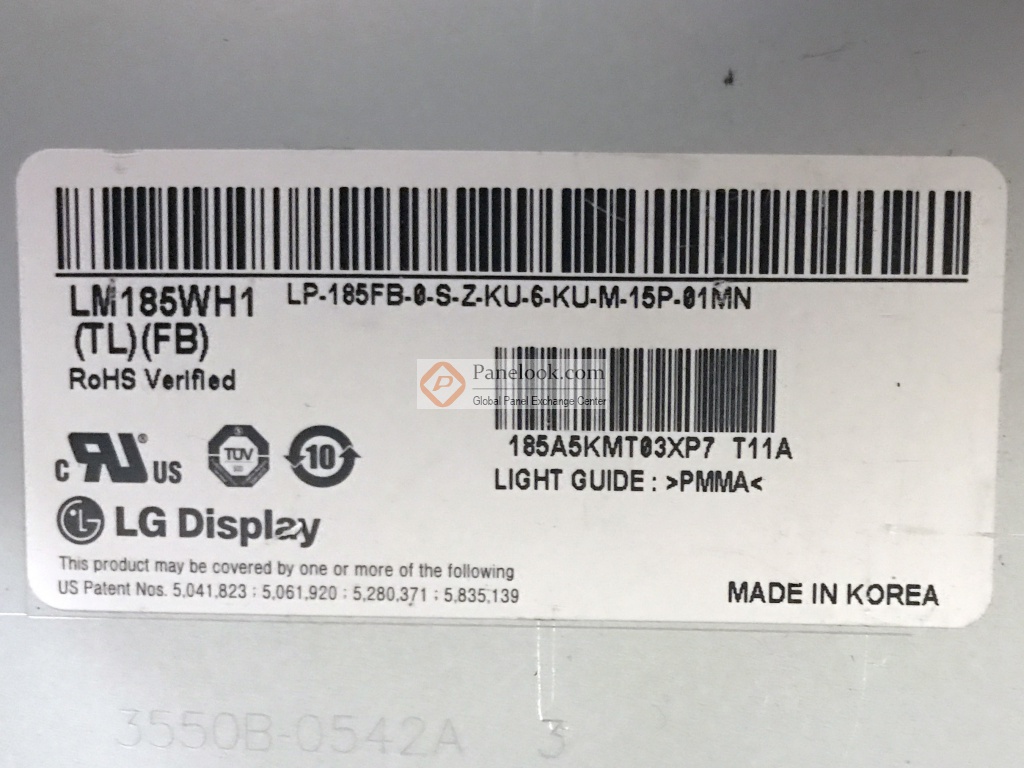

LG Display液晶模组LM185WH1-TLFB图片
LG Display液晶模组LM185WH1-TLFB综述
LG Display (LG Display) 推出的LM185WH1-TLFB (别名: LM185WH1 (TL)(FB))是一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，表面雾面， P6E,GM,C/F LGD,Pol LGC,T-con TLI,S-IC Lusem,GIP,B/L Heesung,Lamp Heesung,B/L sheet Diffuser+Prism+Diffuser。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电脑显示器。当前生产状态为已停产。目前LM185WH1-TLFB在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月10日对此型号首次建立参数，并于2025年07月28日对参数进行了最后更新。根据LG Display (LG Display)于2010年3月9日发布的版本号为Ver1.0的产品规格书，LM185WH1-TLFB显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为409.8×230.4 (宽×高) mm，可视尺寸为413.4×234.0 (宽×高) mm，外观尺寸为430.4(宽)×254.6(高)×13.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.37Kgs (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LM185WH1-TLFB采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用LM185WH1-TLFB液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LM185WH1-TLFB的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
