RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 350.66(H)×216.25(V)×3.2(D) mm
- 面板重量
- 370g (Max.)
- 表面处理
- 雾面
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- FFS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25 (Typ.)(Tr+Td) ms
- 显示颜色
- 16.7M, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
中电熊猫液晶模组LM156LFBL02 VIP卖家现货
中电熊猫液晶模组LM156LFBL02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM156LFBL02规格书 |
Rev.0 |
English |
1.5 M |
24 |
2019-3-27 |
最新 |
|
中电熊猫液晶模组LM156LFBL02验货标准(IIS)
中电熊猫液晶模组LM156LFBL02概况

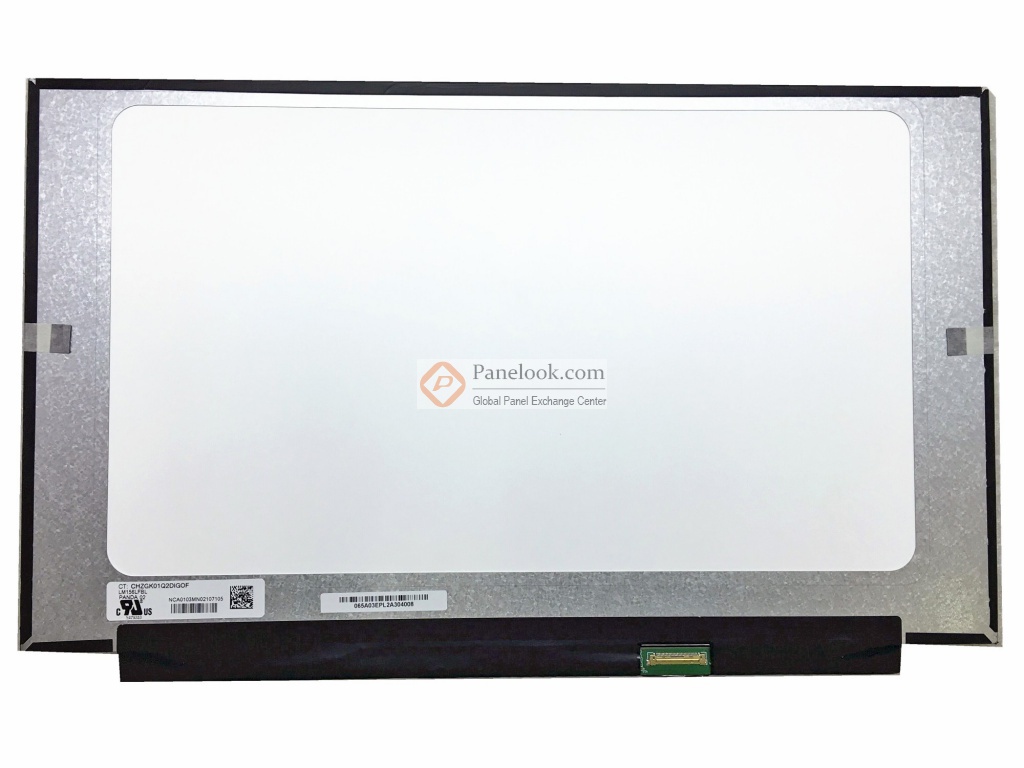

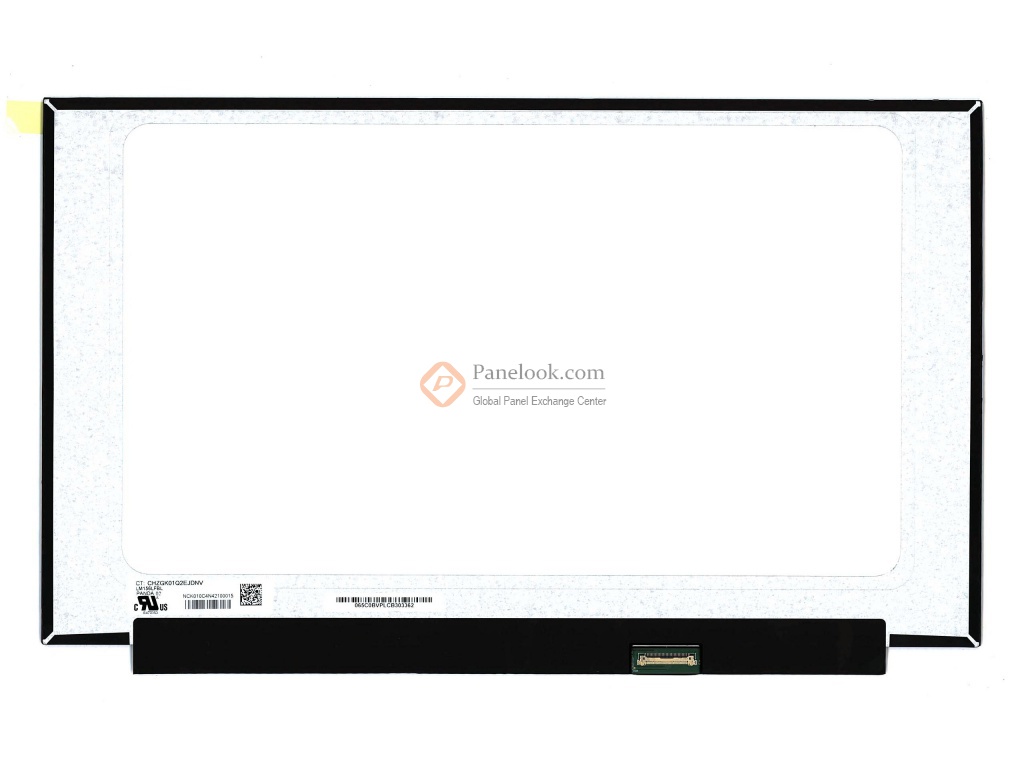

LM156LFBL02 (产品代码: NCP0040)是南京中电熊猫液晶显示科技有限公司 (中电熊猫，PANDA) 推出的一款采用Oxide TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据中电熊猫 (PANDA)于2019年3月27日发布的版本号为Rev.0的产品规格书，LM156LFBL02显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.25 (宽×高)×3.2(厚) mm，表面处理为雾面，产品净重370g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM156LFBL02采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LM156LFBL02液晶模组，屏库®建议您向中电熊猫 (PANDA)或其代理商了解关于LM156LFBL02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q2量产，于2023年Q1停产，当前生产状态为已停产。目前LM156LFBL02在屏库上有3条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年06月24日对此型号首次建立参数，并于2026年01月23日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, SDRRS, SSC等特征，此型号推荐使用于笔记本。
|
