像素布局 RGB垂直条状
- 显示区域1860.48(H)×1046.52(V) mm
- 外观尺寸1904(H)×1096(V)×42.3(D) mm
- 面板重量42.9/44.4Kgs (Typ./Max.)
- 表面处理雾面 (Haze 10%)，Hard coating (3H)
- 面板亮度500 cd/m² (Typ.)
- 对比度 1400:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 工作模式S-IPS，常黑显示，透射式
- 视角方向全视角
- 反应时间12 (Typ.)(G to G) ms
- 显示颜色16.7M/1.06B, 100% sRGB
- 触摸屏无触摸
- 功率消耗
398W (Typ.)
- 光源类型WLED, 50K小时, 含LED驱动
- 工作频率120Hz+120Hz
-
面板应用
- 信号接口
-
V-by-One 16 lane , 97 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LD840EQD-SEM1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LD840EQD-SEM1规格书 |
Ver1.0 |
English |
2.1 M |
42 |
2012-12-14 |
最新 |
|
LG Display液晶模组LD840EQD-SEM1验货标准(IIS)

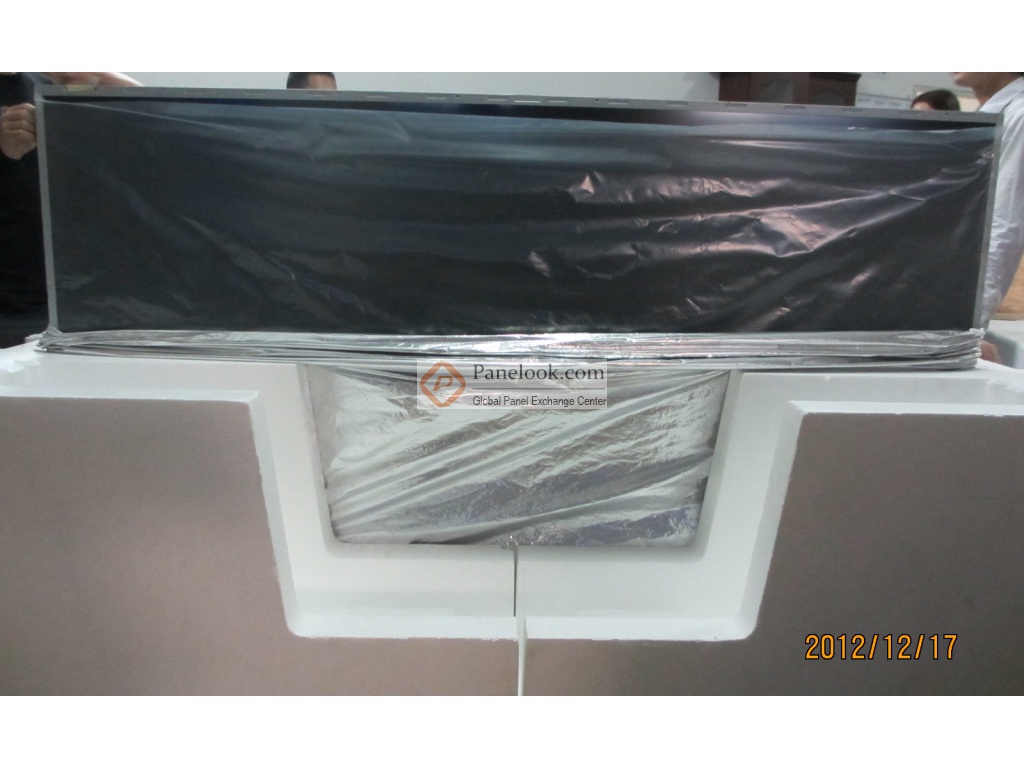

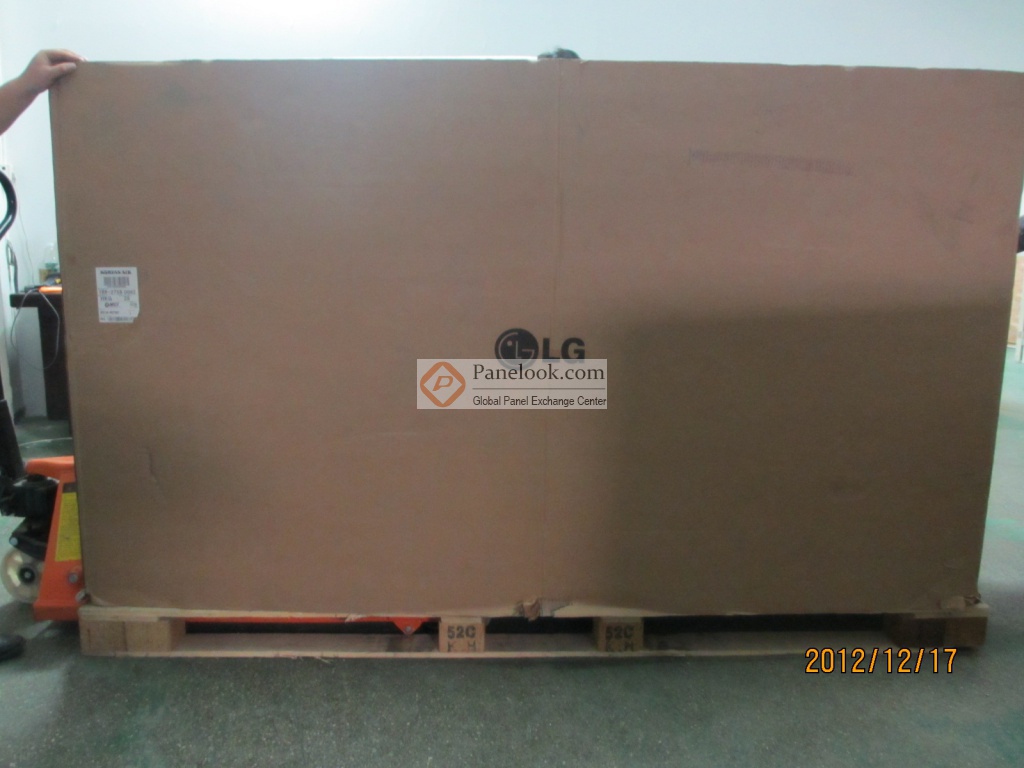

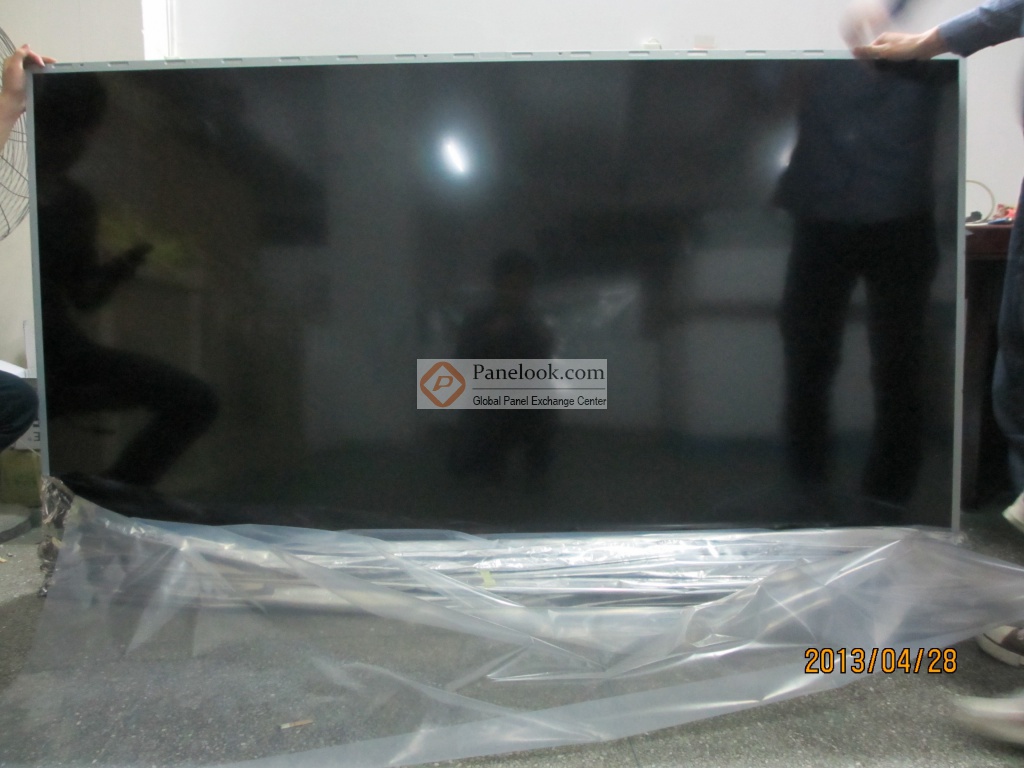

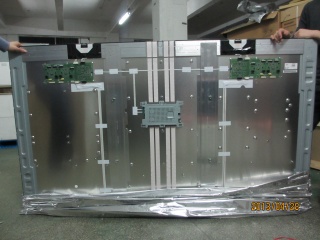

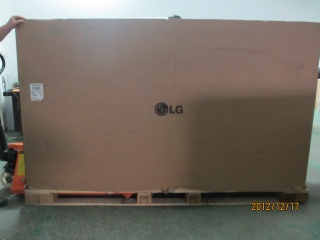

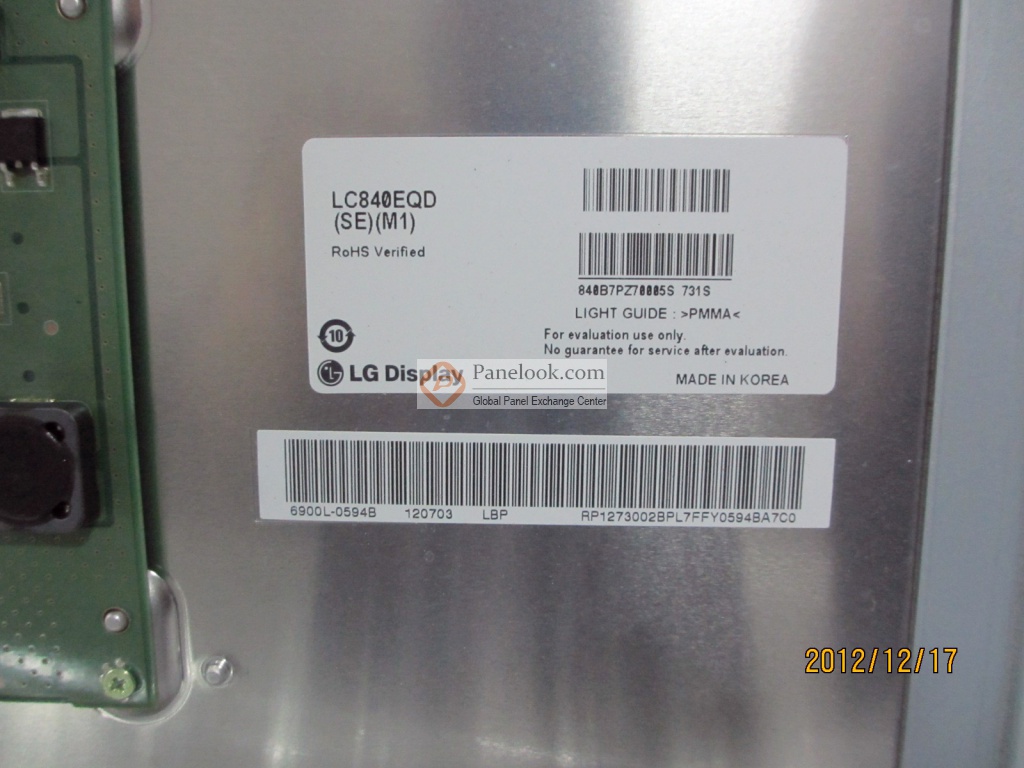

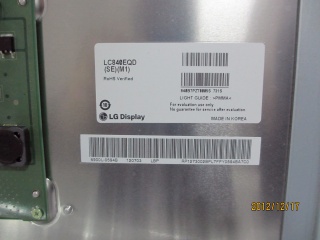

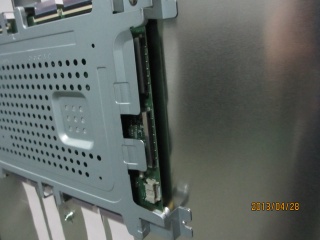

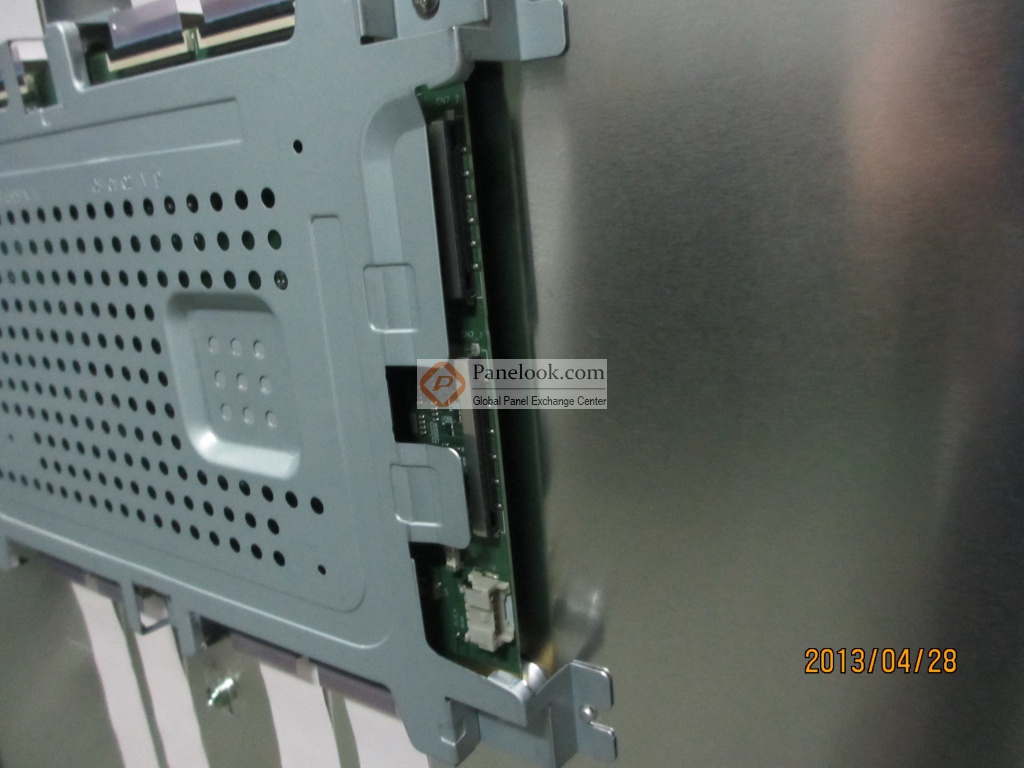

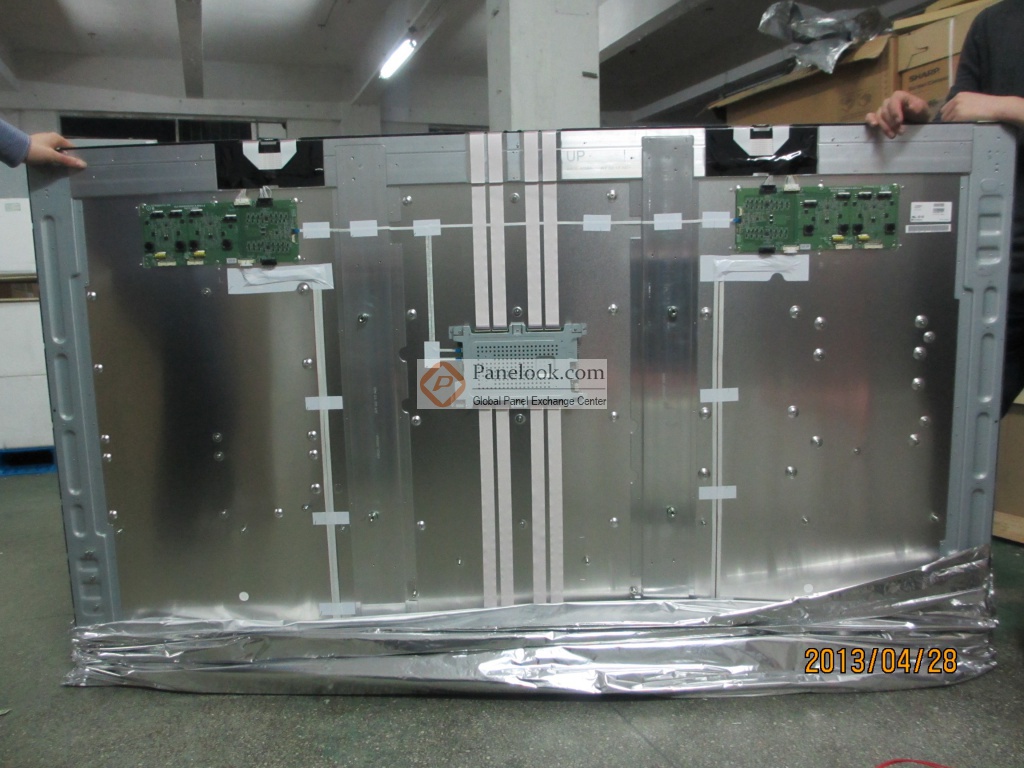

LG Display液晶模组LD840EQD-SEM1图片
LG Display液晶模组LD840EQD-SEM1概况
LD840EQD-SEM1 (别名: LD840EQD (SE)(M1))是LG Display (LG Display)推出的一款84吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，120Hz+120Hz，风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，8/10位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于数字标牌等产品。根据屏库掌握的情报此产品于2012年Q4量产，于2016年Q4停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年12月04日对参数进行了最后更新。根据LG Display (LG Display)于2012年12月14日发布的版本号为Ver1.0的产品规格书，LD840EQD-SEM1显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1860.48(宽)×1046.52(高) mm，外观尺寸为1904(宽)×1096(高)×42.3(厚) mm，可视尺寸为1871.0(宽)×1057.0(高) mm，表面处理为雾面 (Haze 10%)，Hard coating (3H)，产品净重42.9/44.4Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。LD840EQD-SEM1采用了V-by-One 16 lane信号接口，总共97 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz+120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD840EQD-SEM1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
